ISO 8573-1: Norma pro kvalitu stlačeného vzduchu
Definování tříd čistoty vzduchu pro spolehlivý a bezpečný průmyslový stlačený vzduch
Stlačený vzduch je základním zdrojem téměř v každém průmyslovém procesu. Bez řádného monitorování však mohou kontaminující látky, jako jsou částice, olejové páry a vlhkost, ohrozit kvalitu výrobků, poškodit zařízení a způsobit bezpečnostní rizika.
Norma ISO 8573-1 definuje třídy čistoty stlačeného vzduchu a poskytuje základ pro hodnocení a udržování kvality vzduchu podle celosvětových norem.
Zavedením normy ISO 8573-1 zajišťují provozovatelé spolehlivost, účinnost a bezpečnost ve všech aplikacích stlačeného vzduchu.
Přehled stránek
- Co je ISO 8573-1
- Třídy čistoty podle ISO 8573-1
- Proč je norma důležitá
- Hlavní kontaminanty a metody testování
- Řešení měření SUTO iTEC
- Aplikace a průmyslová odvětví
- Od auditů k průběžnému sledování
Co je norma ISO 8573-1
Norma ISO 8573-1 definuje klasifikace čistoty stlačeného vzduchu se zvláštním zaměřením na přítomnost částic, vody a oleje. Tento rámec je nezbytný pro zajištění toho, aby stlačený vzduch používaný v různých aplikacích splňoval požadované normy kvality.
Klíčové vlastnosti normy ISO 8573-1:
- Třídy čistoty: Stlačený vzduch je rozdělen do různých tříd čistoty na základě přípustných limitů znečišťujících látek, což umožňuje standardizované měření v různých vzduchových systémech.
- Přehled kontaminantů: Norma poskytuje podrobný přehled o typech kontaminantů, které se běžně vyskytují v systémech stlačeného vzduchu, a umožňuje tak podnikům identifikovat potenciální problémy s výkonem nebo bezpečností.
- Pružnost měření: Důležité je, že norma ISO 8573-1 specifikuje tyto třídy čistoty nezávisle na tom, kde se měření v systému stlačeného vzduchu provádí, což zajišťuje konzistentní kontrolu kvality bez ohledu na místa použití vzduchu.
- Odkaz na jiné části: Norma odkazuje také na další části normy ISO 8573, které se zaměřují na měření čistoty vzduchu a specifikaci požadavků na čistotu a poskytují komplexní návod na udržování kvality vzduchu.
Tato klasifikace pomáhá provozovatelům určit správnou úroveň kvality vzduchu pro jejich specifické procesy, čímž je zajištěna bezpečnost systému a dodržování předpisů.
Proč je ISO 8573-1 důležitá
Implementace normy ISO 8573-1 pomáhá společnostem:
- Chraňte zařízení před předčasným opotřebením a znečištěním.
- Předejděte vadám výrobků způsobeným nečistotami ve stlačeném vzduchu.
- Zajištění shody s požadavky na kvalitu zákazníka a průmyslu
- Snížení nákladů na údržbu a prevence neplánovaných odstávek
- Vytvoření transparentnosti prostřednictvím dokumentovaného měření a podávání zpráv
Splnění požadavků normy ISO 8573-1 není jen o shodě, ale také o provozní dokonalosti a dlouhodobé spolehlivosti.
Tři hlavní kontaminanty definované normou ISO 8573-1
1. Částice
Částice pocházejí z okolního vzduchu, koroze nebo opotřebení sítě stlačeného vzduchu.
Pokud nejsou odstraněny, mohou zablokovat ventily, poškodit pneumatické nástroje nebo kontaminovat finální výrobky.
Norma ISO 8573-1 definuje rozsahy velikosti částic a maximální koncentrace na metr krychlový pro každou třídu čistoty.
2. Voda
Vlhkost ve stlačeném vzduchu způsobuje korozi, růst bakterií a zamrzání potrubí nebo ventilů.
Norma definuje limity pro obsah vody stanovením teploty rosného bodu.
Nižší rosný bod znamená sušší a bezpečnější stlačený vzduch.
3. Olej
Olej se může ve stlačeném vzduchu vyskytovat jako aerosol, kapalina nebo pára. Pochází především z promazaných kompresorů nebo z okolního znečištění.
Norma ISO 8573-1 definuje celkový přípustný obsah oleje pro zajištění požadované čistoty vzduchu v kritických aplikacích.
ISO 8573-1 Třídy čistoty
Následující tabulka definuje třídy čistoty pro obsah částic, vody a oleje podle normy ISO 8573-1.
Každá třída odpovídá maximální úrovni znečištění pro příslušný parametr.
| Class | Particle Concentration | Pressure Dew Point | Oil Concentration | ||
|---|---|---|---|---|---|
| cn/m3 | ºC (ºF) | mg/m3 | |||
| 0.1 < d ≤ 0.5 µm | 0.5 < d ≤ 1.0 µm | 1.0 < d ≤ 5.0 µm | |||
| 0 | As specified by the equipment user or supplier and more stringent than class 1 | ||||
| 1 | ≤ 20,000 | ≤ 400 | ≤ 10 | ≤ -70 (94.0) | ≤ 0.01 |
| 2 | ≤ 400,000 | ≤ 6,000 | ≤ 100 | ≤ -40 (-40.0) | ≤ 0.1 |
| 3 | undetermined | ≤ 90,000 | ≤ 1,000 | ≤ -20 (-4.0) | ≤ 1 |
| 4 | undetermined | undetermined | ≤ 10,000 | ≤ +3 (+37.4) | ≤ 5 |
| 5 | undetermined | undetermined | ≤ 100,000 | ≤ +7 (+45.6) | > 5 |
| 6 | x | x | x | ≤ +10 (+50.0) | x |
Tato tabulka poskytuje vizuální přehled o tom, jak jsou definovány jednotlivé úrovně čistoty, a pomáhá uživatelům sladit výsledky měření s jejich specifickými procesními požadavky.
Proč je ISO 8573-1 důležitá
Implementace normy ISO 8573-1 pomáhá společnostem:
- Chraňte zařízení před předčasným opotřebením a znečištěním.
- Předejděte vadám výrobků způsobeným nečistotami ve stlačeném vzduchu.
- Zajištění shody s požadavky na kvalitu zákazníka a průmyslu
- Snížení nákladů na údržbu a prevence neplánovaných odstávek
- Vytvoření transparentnosti prostřednictvím dokumentovaného měření a podávání zpráv
Splnění požadavků normy ISO 8573-1 není jen o shodě, ale také o provozní dokonalosti a dlouhodobé spolehlivosti.
Jak se testuje norma ISO 8573-1
Zkoušky podle normy ISO 8573-1 jsou rozděleny do specifických dílčích norem:
- ISO 8573-2: Měření olejového aerosolu
- ISO 8573-3: Měření vlhkosti
- ISO 8573-4: Měření částic
- ISO 8573-5: Měření olejových par
- ISO 8573-6 až 8573-9: Další analytické metody
Tyto normy popisují postupy, přístroje a požadavky na podávání zpráv potřebné pro určení třídy čistoty stlačeného vzduchu.
Tradiční metody testování
Konvenční testování se často provádí prostřednictvím ručním odběrem vzorků a laboratorní analýzy.
Vzorky vzduchu se odebírají na určitých místech a poté se analyzují na přítomnost oleje, vody a částic.
Tato metoda sice poskytuje přesné výsledky pro certifikaci nebo audity, ale představuje kvalitu ovzduší pouze v jednom časovém okamžiku.
Mezi jednotlivými intervaly testování mohou zůstat události kontaminace nebo selhání systému nepovšimnuty.
|
Frekvence měření |
Periodický odběr vzorků |
|
Reakční doba |
Opožděně (po laboratorních výsledcích) |
|
Transparentnost dat |
Omezeno na specifické testy |
|
Přesnost |
Vysoká v laboratorních podmínkách |
|
Případ použití |
Certifikace, audity |
Monitorování v reálném čase
Moderní monitorovací systémy, které nabízí např. SUTO iTEC, měří kvalitu ovzduší nepřetržitě a přímo v síti stlačeného vzduchu..
Senzory rosného bodu, olejových par a částic poskytují okamžité údaje a alarmové signály při překročení limitů čistoty.
Záznam dat v reálném čase a bezdrátové připojení umožňují sledovat výkonnostní trendy, včas odhalit odchylky a udržovat konzistentní shodu s třídami ISO 8573-1.
|
Frekvence měření |
Průběžné měření |
|
Reakční doba |
Okamžitá upozornění |
|
Transparentnost dat |
Kompletní dlouhodobý přehled |
|
Přesnost |
Vysoká v reálných podmínkách |
|
Případ použití |
Průběžná kontrola shody a systému |
Průmyslová odvětví, která mají prospěch z dodržování normy ISO 8573-1
Obaly na potraviny a nápoje
Stlačený vzduch při výrobě potravin často přichází do styku s výrobky a obaly.
Monitorování podle normy ISO 8573-1 zabraňuje kontaminaci, zajišťuje hygienické procesy a podporuje dodržování bezpečnosti potravin.
Farmaceutický a lékařský průmysl
Čistý a suchý vzduch je pro sterilní výrobní prostředí nezbytný.
Shoda s normou ISO 8573-1 pomáhá splnit standardy SVP, zatímco přístroje SUTO iTEC poskytují spolehlivou dokumentaci a validaci.
Automobilový průmysl a zpracování kovů
Kvalita stlačeného vzduchu přímo ovlivňuje lakování, nanášení nátěrů a výkonnost nástrojů.
Průběžné monitorování zlepšuje kvalitu povrchu, spolehlivost procesu a snižuje nároky na údržbu.
Elektronika a polovodiče
I minimální znečištění olejem nebo částicemi může poškodit citlivé komponenty.
Senzory SUTO iTEC zajišťují stabilní kvalitu vzduchu bez částic pro přesnou výrobu bez vad.
Obaly a průmyslová výroba
Čistý vzduch je nezbytný pro automatizační, manipulační a balicí systémy.
Monitorování podle normy ISO 8573-1 minimalizuje poruchy, zvyšuje efektivitu a zajišťuje stálou kvalitu výroby.
Od auditu k průběžnému sledování
Zatímco pravidelné testování poskytuje přehled o výkonnosti systému, průběžné monitorování nabízí průběžnou kontrolu a včasné odhalení problémů.
SUTO iTEC spojuje oba světy: přenosné přístroje pro audit a stacionární řešení pro trvalé dodržování předpisů.
Díky pokročilé správě dat, bezdrátovému připojení a modulární konstrukci mohou uživatelé rozšiřovat své monitorovací systémy podle toho, jak se vyvíjejí jejich požadavky.
Řešení SUTO iTEC pro zajištění shody s ISO 8573-1
Zajištění shody s normou ISO 8573-1 vyžaduje přesné měření všech tří parametrů: částic, obsahu oleje a vlhkosti.
Společnost SUTO iTEC nabízí kompletní portfolio přenosných a stacionárních přístrojů navržených tak, aby pomohly průmyslovým odvětvím dosáhnout a udržet požadovanou třídu čistoty vzduchu prostřednictvím přesných a sledovatelných měření.
Monitorování stlačeného vzduchu „vše v jednom“ – přenosné a stacionární analyzátory čistoty vzduchu S600 a S601
Pro kompletní analýzu kvality ovzduší podle normy ISO 8573-1 nabízí společnost SUTO iTEC přenosná i stacionární řešení.
Na stránkách Přenosný analyzátor kvality stlačeného vzduchu S600 umožňuje rychlé a řízené testování částic, rosného bodu a olejových par na místě v jednom přístroji. Je ideální pro audity, servisní práce a ověřování čistoty stlačeného vzduchu v terénu.
Na stránkách S601 Stacionární analyzátor čistoty stlačeného vzduchu umožňuje nepřetržité sledování stejných parametrů 24 hodin denně, 7 dní v týdnu a kombinuje měření s vysokým rozlišením, záznam dat a alarmové funkce.
Modely S600 a S601 společně poskytují plný rozsah – od mobilního testování až po trvalé zajištění kvality vzduchu ve výrobě a čistých prostorách.
Měření olejových par

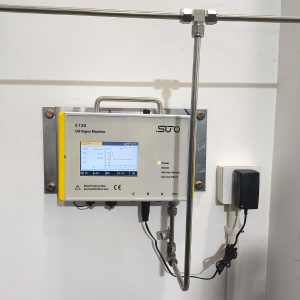

Snímač olejových par S120
Kontaminace olejem představuje velké riziko pro kvalitu výrobků a bezpečnost procesů.
Na stránkách Monitor olejových par SUTO iTEC S120 využívá pokročilou technologii PID k měření koncentrací olejových par od 0,001 do 5 000 mg/m³ v reálném čase.
Je navržen pro nepřetržité nebo přenosné použití, snadno se připojuje k záznamníkům dat SUTO nebo řídicím systémům a zajišťuje spolehlivé monitorování a splnění požadavků na čistotu oleje podle normy ISO 8573-1.
Měření částic
Laserové čítače částic S130 / S132
Pevné částice jsou jednou z nejkritičtějších nečistot ve stlačeném vzduchu.
Na stránkách SUTO iTEC S130 a S132 Laserové čítače částic měří velikosti částic od 0,1 do 5 µm podle normy ISO 8573-4 a umožňují měření v reálném čase a dlouhodobé zaznamenávání dat.
Jsou kompaktní a robustní a lze je snadno integrovat do přenosných i stacionárních monitorovacích zařízení, což zajišťuje dodržování předpisů a včasnou detekci kontaminace.
Měření rosného bodu
Měřiče rosného bodu S220 a S520
Vlhkost ve stlačeném vzduchu může způsobit korozi, růst bakterií nebo selhání systému.
Na stránkách Snímač rosného bodu S220 poskytuje přesné, nepřetržité monitorování rosného bodu a teploty pro řízení procesů a sušáren.
Pro servisní a provozní zkoušky S520 přenosný měřič rosného bodu nabízí rychlé a přesné namátkové kontroly.
Oba přístroje splňují požadavky normy ISO 8573-3 a jsou vybaveny digitálními výstupy, záznamem dat a volitelnou bezdrátovou komunikací pro flexibilní provoz.
Strategie provádění
Audit a základní měření
Začněte komplexním auditem systému pomocí snímače olejových par S120, laserových čítačů částic S130/S132 a přenosného měřiče rosného bodu S520, abyste zjistili aktuální úroveň čistoty vzduchu ve všech kritických bodech sítě stlačeného vzduchu. Nebo použijte univerzální přenosný analyzátor kvality stlačeného vzduchu S600.Definice cílových tříd čistoty
Určete požadované třídy čistoty podle normy ISO 8573-1 pro každou procesní zónu. Tím zajistíte, že požadavky na částice, olejové páry a vlhkost budou v souladu s mezními hodnotami kvality nezbytnými pro bezpečný a efektivní provoz.Instalace kontinuálního monitorování
Zavedení trvalého monitorování pomocí stacionárního analyzátoru kvality stlačeného vzduchu S601 pro ověřování částic, olejových par, rosného bodu, tlaku a teploty v reálném čase. Systém poskytuje nepřetržitý dohled, který zajišťuje shodu za všech provozních podmínek.Záznam a hlášení dat
Integrujte záznamníky dat SUTO iTEC, jako je S331 Display & Data Logger nebo S551 Portable Data Logger, spolu se softwarem SUTO S4M Montioring Software, a automatizujte tak sběr dat, hlášení a dlouhodobou dokumentaci výkonnosti kvality ovzduší.Udržování kalibrace a ověřování
Zajistěte dlouhodobou stabilitu měření pravidelnou kalibrací a servisem senzorů a analyzátorů s využitím akreditovaných kalibračních služeb společnosti SUTO iTEC, aby byla zachována přesnost a shoda po celou dobu životnosti zařízení.
Tento strukturovaný přístup pomáhá udržovat konzistentní kvalitu vzduchu a spolehlivou shodu s normou ISO 8573-1 ve všech výrobních prostředích.
SUTO iTEC – Váš partner pro spolehlivou kvalitu vzduchu
Společnost SUTO iTEC již více než dvě desetiletí vyvíjí inovativní řešení pro měření stlačeného vzduchu a plynů.
Naše přístroje spojují přesnost, spolehlivost a snadné použití v reálných průmyslových podmínkách.
Ať už se jedná o certifikaci, optimalizaci spotřeby energie nebo bezpečnost procesů, společnost SUTO iTEC poskytuje odborné znalosti a technologie, které vám pomohou dosáhnout a udržet shodu s normou ISO 8573-1.
Kontaktujte naše odborníky a prodiskutujte své požadavky na kvalitu ovzduší nebo najděte ideální monitorovací systém pro svou aplikaci.
