S418-V Caudalímetro compacto para aplicaciones de vacío (sensor en línea)
Caudalímetro de vacío compacto para la supervisión precisa de bombas de vacío eléctricas.
Medición eficaz del caudal de vacío en el punto de uso
Sensor de presión integrado
Resultados precisos gracias al rectificador de flujo
Aplicación para smartphone para valores en directo y configuración
Control de procesos sencillo y rentable
Instalación cómoda y gran flexibilidad
Aislado 4... 20 mA e impulsos; Modbus/ RTU; M-Bus
G Rosca interior: DN8, DN15, DN20, DN25 o DN32
Al utilizar la tecnología de flujo másico térmico, el caudalímetro también es resistente a las fluctuaciones de temperatura y presión.

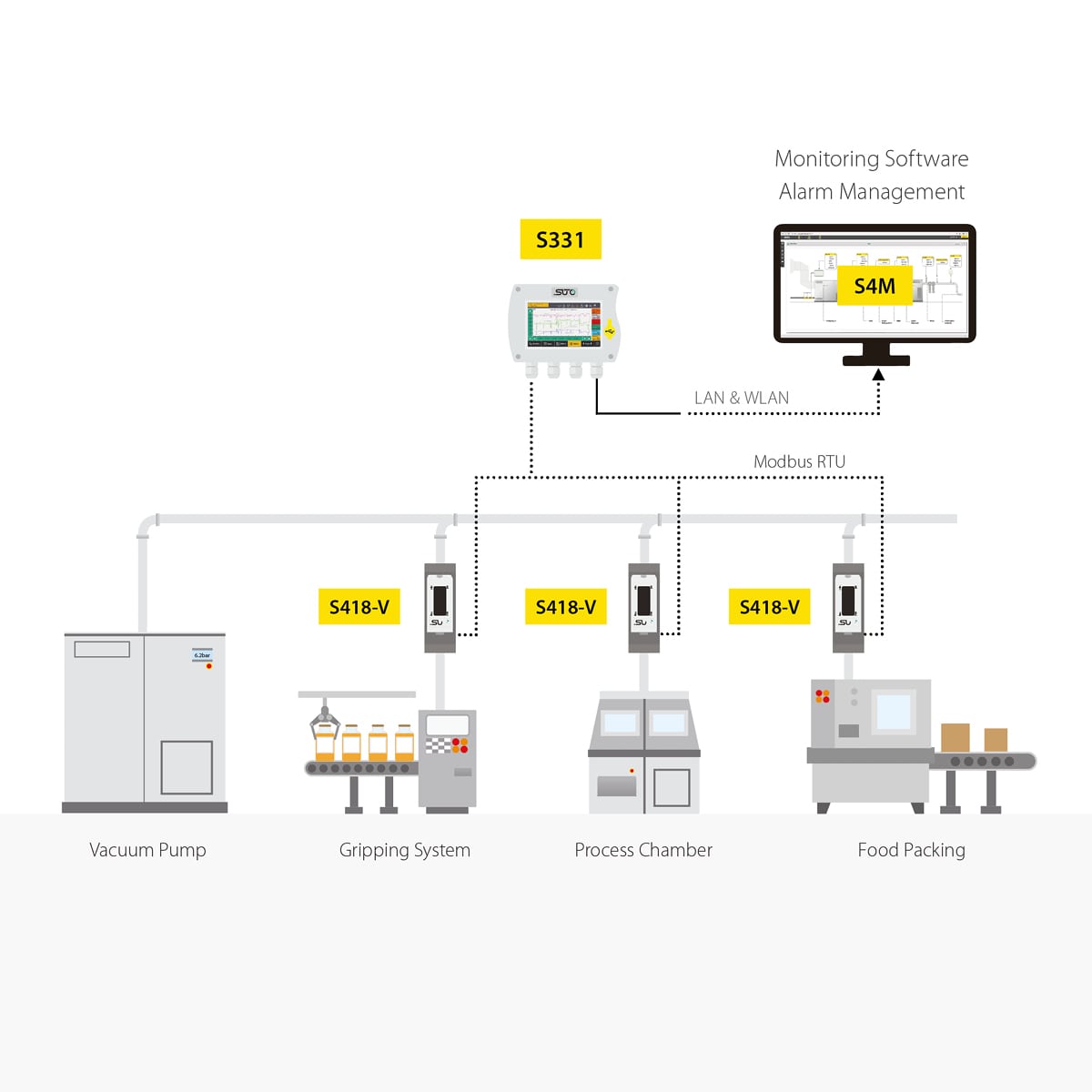

Optimización y fiabilidad del sistema de vacío
Al controlar el caudal, el consumo, la presión y la temperatura en el punto de uso, el caudalímetro ayuda a optimizar la eficacia del sistema de vacío y a descubrir el potencial de optimización.
Equipado con un sensor de presión absoluta, muestra no sólo la presión de vacío, sino también el caudal de vacío real. Estos parámetros son valores cruciales en las aplicaciones de vacío y ayudan al operador a garantizar la fiabilidad del proceso.
Instalación flexible
El S418-V ofrece una gran flexibilidad en el punto de uso y puede instalarse en cualquier lugar. Con la pantalla integrada, el sensor de vacío está disponible para varios tamaños de tubería DN8, DN15, DN20, DN25 y DN32 (rosca G hembra).

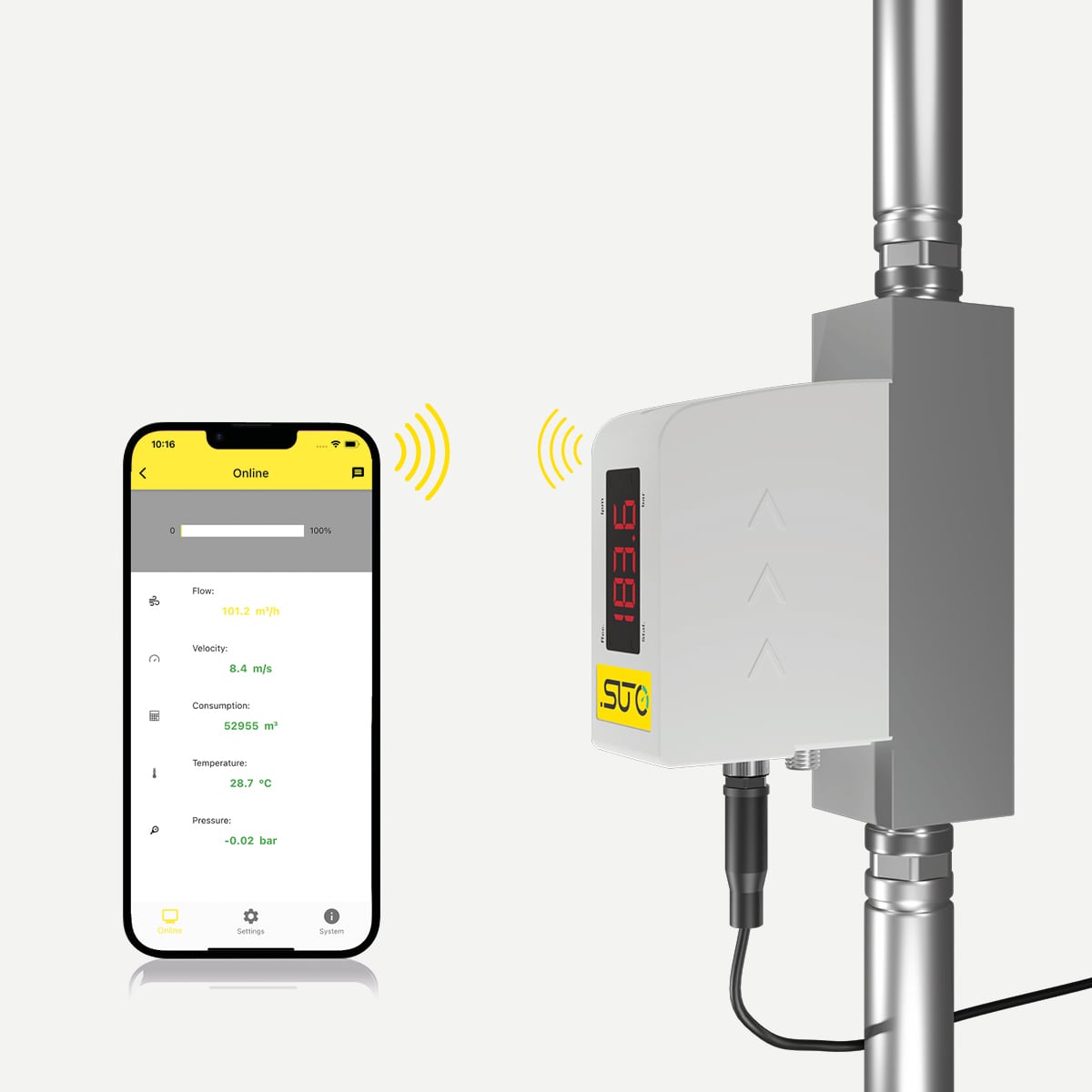

Aplicación de smartphone para configuración y datos en tiempo real
El caudalímetro es fácilmente configurable a través de la app SUTO S4C-FS. Los datos en tiempo real también pueden leerse a través de la aplicación del smartphone. Esto ayuda a obtener una visión rápida de los datos y la situación actuales.
Cuanto más de cerca pueda supervisar su aplicación de vacío, más probabilidades tendrá de descubrir puntos débiles en el flujo del proceso y garantizar así la continuidad y la rentabilidad. Póngase en contacto con nosotros aquí para encontrar la mejor configuración posible para su aplicación.
El S418-V se utiliza para controlar el rendimiento de las bombas de vacío. Equipado con un sensor de presión absoluta, muestra no sólo la presión de vacío, sino también el caudal de vacío actual. Estos parámetros son los valores más críticos en las aplicaciones de vacío y ayudan a los operadores a garantizar la seguridad de sus procesos.
MEASUREMENT | |
| Flow | |
| Accuracy | 1.5 % of reading ± 0.3 % FS |
| Selectable units | m³/h, l/min, cfm, kg/h |
| Measuring range | see table on the previous page |
| Repeatability | 0.5 % of reading |
| Sensor | Thermal mass flow sensor |
| Sampling rate | 10 samples / sec |
| Turndown ratio | 1:100 |
| Response time (t90) | 0.5 sec |
| Consumption | |
| Selectable units | m³, ft³, l, kg |
| Pressure | |
| Accuracy | 0.5 % FS |
| Selectable units | bar, psi |
| Measuring range | 0.01 ... 1.6 bar(a) |
| Sensor | Piezo resistive sensor |
| Reference conditions | |
| Selectable conditions | 20 °C 1000 mbar (ISO1217) |
SIGNAL INTERFACE & SUPPLY | |
| Analog output | |
| Signal | 4 ... 20 mA (4-wire), isolated |
| Scaling | 0 ... max flow, freely adjustable |
| Load | max. 250 Ohm |
| Update rate | 3/sec |
| Pulse output | |
| Signal | Switch output, normally open, max. 30 VDC, 200 mA |
| Scaling | 1 pulse per consumption unit |
| Fieldbus | |
| Protocol | Modbus/RTU |
| Supply | |
| Voltage supply | 15 ... 30 VDC |
| Current consumption | 120 mA @ 24 VDC |
| Data interface | |
| Connection | USB micro |
GENERAL DATA | |
| Configuration | |
| Wireless | S4C-FS App for mobile phones |
| PC Software | S4A PC software for data analyzes |
| Display | |
| Integrated | 4 digit LED |
| Data Logger | |
| Storage | 8 Mio. values |
| Material | |
| Process connection | Aluminum alloy |
| Housing | PC + ABS |
| Sensor | Ceramic, glass coated |
| Metal parts | Aluminum alloy |
| Miscellaneous | |
| Electrical connection | 2 x M8 (4 pole) |
| Protection class | IP54 |
| Approvals | CE, RoHS, FCC |
| Process connection | G-thread |
| Weight | 0.45 ... 1.1 kg (depends on model) |
| Operating conditions | |
| Medium | Air, N2, O2, CO2 and other gases |
| Medium quality | ISO 8573: 4.4.3 or better |
| Medium temperature | 0 ... 50 °C |
| Medium humidity | < 90 % rH, no condensation |
| Operating pressure | Max. 10 bar(g) |
| Ambient temperature | 0 ... 50 °C |
| Ambient humidity | < 95 % rH |
| Storage temperature | -30 ... 70 °C |
| Transport temperature | -30 ... 70 °C |
| Pipe sizes | DN8, DN15, DN20, DN25 |
MEASURING RANGE | |||||
| Process connection | DN8 | DN15 | DN20 | DN25 | Absolute Pressure (mbar) |
| Vacuum flow in l/min | 56 | 222 | 444 | 778 | 900 |
| 63 | 250 | 500 | 875 | 800 | |
| 71 | 286 | 571 | 1000 | 700 | |
| 83 | 333 | 667 | 1167 | 600 | |
| 100 | 400 | 800 | 1400 | 500 | |
| 125 | 500 | 1000 | 1750 | 400 | |
| 167 | 557 | 1333 | 2333 | 300 | |
| 250 | 1000 | 2000 | 3500 | 200 | |
| 500 | 2000 | 4000 | 7000 | 100 | |
| Stated measuring ranges for S418-V under following conditions: Standard flow in air in l/min Reference pressure: 1000 mbar Reference Temperature: +20 °C |
|||||
VACUUM SCALES | ||||
| bar(a) | inch Hg(g) | kPa(g) | bar(g) | mbar(a) |
| 1.00 | 0.00 | 0 | 0.00 | 1000 |
| 0.90 | -2.95 | -10 | -0.10 | 900 |
| 0.80 | -5.91 | -20 | -0.20 | 800 |
| 0.70 | -8.86 | -30 | -0.30 | 700 |
| 0.60 | -11.81 | -40 | -0.40 | 600 |
| 0.50 | -14.77 | -50 | -0.50 | 500 |
| 0.40 | -17.72 | -60 | -0.60 | 400 |
| 0.30 | -20.67 | -70 | -0.70 | 300 |
| 0.20 | -23.63 | -80 | -0.80 | 200 |
| 0.10 | -26.58 | -90 | -0.90 | 100 |
| 0.01 | -29.24 | -99 | -0.99 | 10 |
