냉동 및 흡착식 드라이어용 S305 노점 모니터
-60... +20 °C Td / -20... +50 °C Td
이슬점 모니터링을 위한 플러그 앤 플레이 솔루션
2°C Td 정확도의 정밀 측정
빠른 응답 시간으로 시간 효율적인 측정
내부 릴레이 또는 알람 장치를 통한 알람 표시
이슬점 측정 -60 ... 모델에 따라 +50 °C Td
6mm 퀵 커플링을 통한 간단한 프로세스 연결
4 ... PLC 또는 SCADA 시스템으로 20mA 신호 출력
작동 압력 0.3 ... 1.5 MPa
SUTO S305 노점 모니터는 알람 옵션이 포함된 간단하고 비용 효율적인 노점 모니터링 솔루션을 제공합니다. 이 올인원 솔루션은 흡착식 건조기 및 냉동식 건조기의 노점 측정 장치 및 노점 표시기 역할을 합니다.
너무 늦기 전에 알람 표시
냉동식 드라이어는 압축 공기 준비에 가장 자주 사용되는 드라이어 중 하나입니다. 필요한 건조가 이루어지지 않으면 습한 공기의 영향으로 배관의 녹, 기계 고장 및 제품 품질에 부정적인 영향을 미칠 수 있습니다.

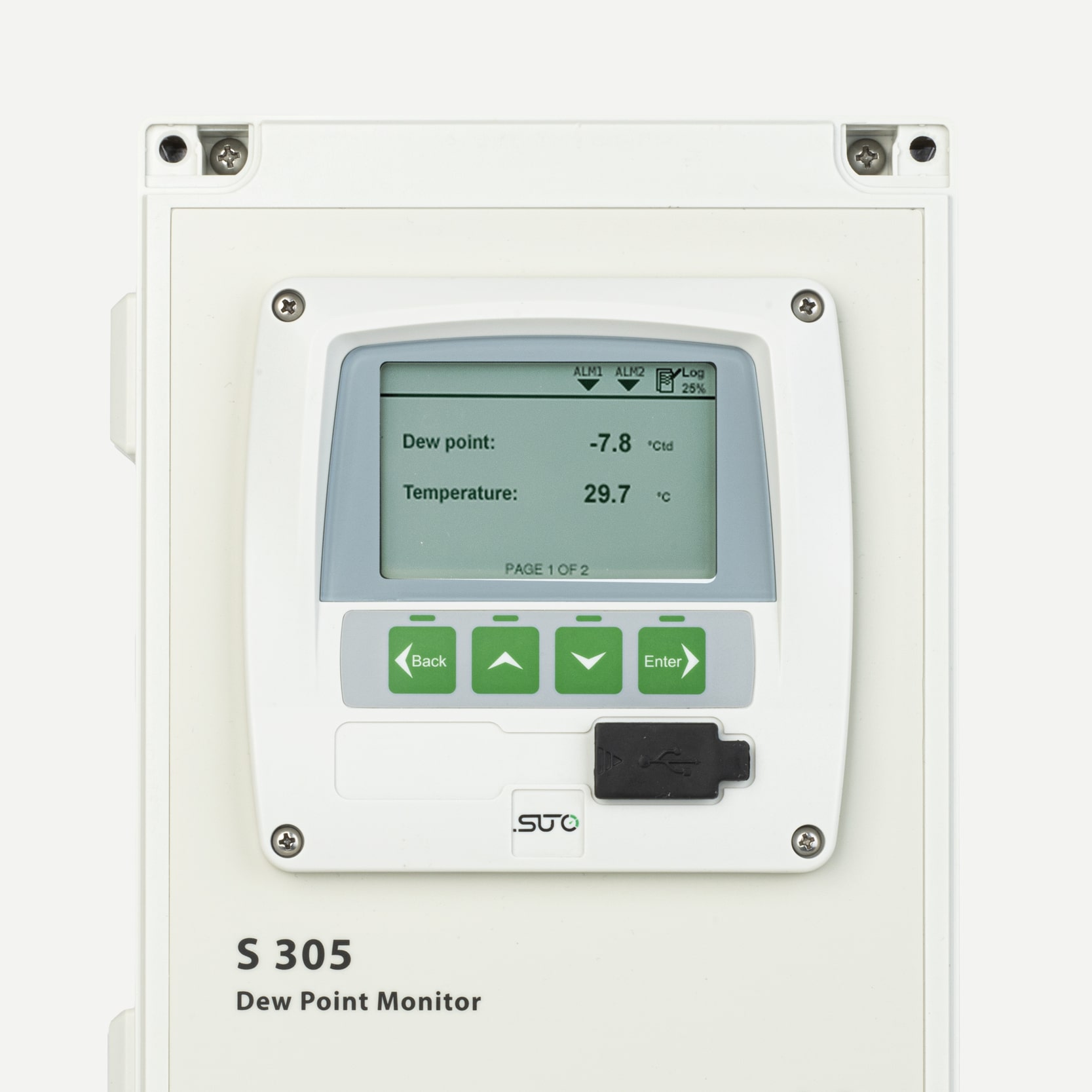

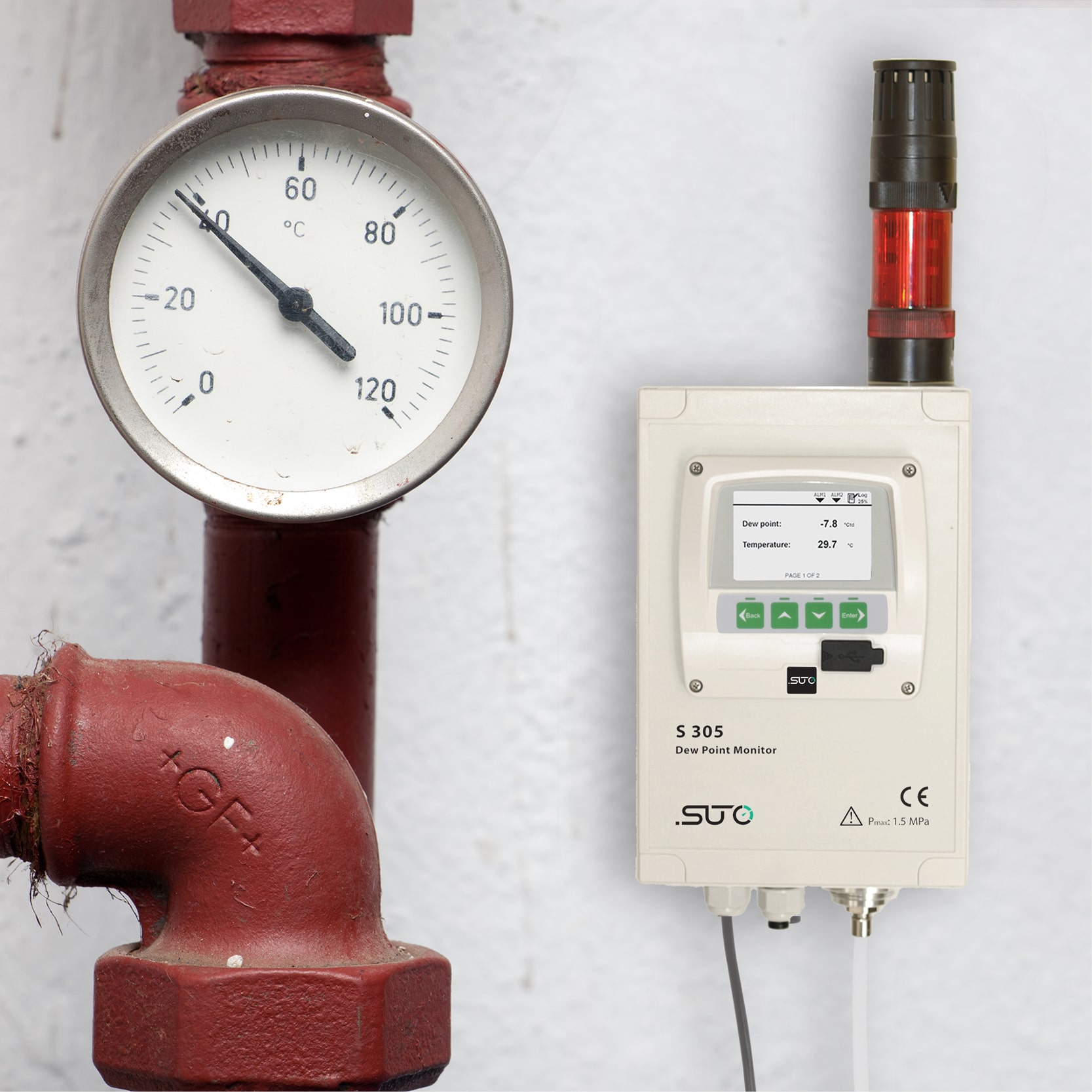

S305 이슬점 모니터에는 알람이 트리거되면 점멸하는 빨간색 백라이트와 이슬점이 사전 정의된 범위 내에 있지 않을 경우 경고등과 사이렌에 연결할 수 있는 두 개의 알람 릴레이가 있습니다. 두 가지 알람 레벨(사전 알람 및 기본 알람)을 프로그래밍할 수 있습니다.
두 가지 측정 범위 모델
S305는 두 가지 측정 범위로 주문하여 필요에 따라 완벽하게 맞춤화할 수 있습니다:
- 옵션 1: -60… +20 °C Td
- 옵션 2: -20 … +50 °C Td
다양한 연결 옵션

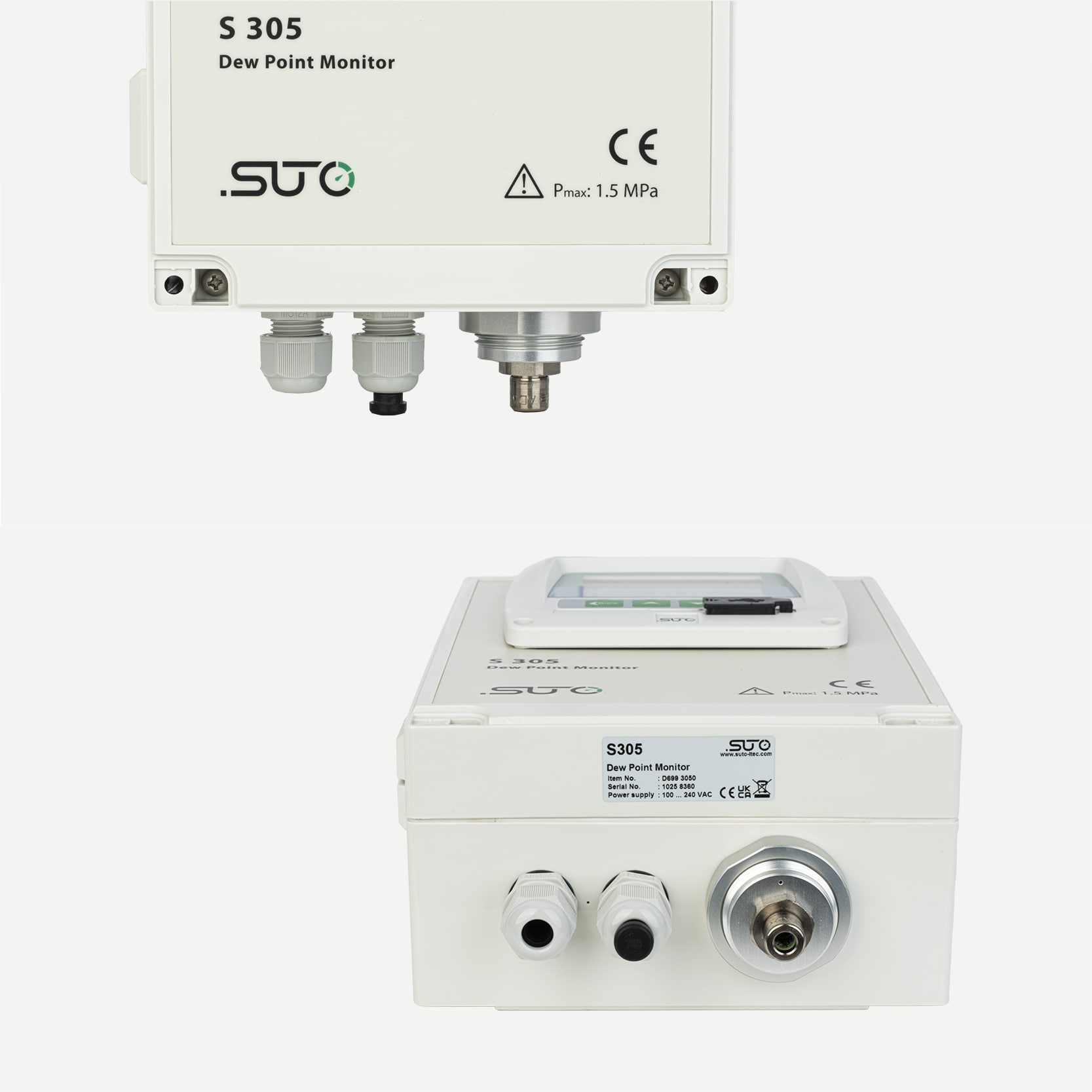

압축 공기 네트워크에 대한 연결은 6mm 퀵 커넥터와 해당 연결 호스를 통해 이루어집니다. 4 … 20mA 출력을 사용하여 이슬점 모니터를 PLC 또는 SCADA 시스템에 연결할 수 있습니다.
간편한 설치와 견고한 디자인
전체 측정 유닛은 견고한 하우징에 디스플레이와 통합되어 있습니다. IP65 하우징은 열악한 산업 환경에서도 견고한 보호 기능을 제공합니다. 이슬점 모니터는 즉시 작동할 수 있으며 별도의 설정이 필요하지 않습니다. S305에 전원을 공급하고 압축 공기 라인에 연결하기만 하면 측정값을 안정적으로 기록하고 시스템을 모니터링할 수 있습니다.
SUTO 교환 서비스
교체 교정 서비스는 가동 중단 시간을 없애고 사용자에게 이슬점 측정 기록을 원활하게 제공합니다. 교체 보정 서비스에 대한 자세한 내용은 여기에서 확인하세요.
추가 문의 및 조언이 필요하시면 여기로 문의해 주세요.
- 냉동식 드라이어 및 흡수식 냉동식 드라이어 모니터링
- 간단한 개조
- 공정 습도 모니터링 및 알람 발생 시 알림 제공
- 이슬점 온도 한 눈에 확인
MESSUNG | |
| Taupunkt | |
| Genauigkeit | ±2 °C Td |
| Auswählbare Einheiten | °C, °F |
| Messbereich (modellabhängig) | -60 ... +20 °C Td -20 ... +50 °C Td |
| Sensor | Polymer |
| Ansprechzeit t90 (@ 4l/min) | -60 °C Td -> -20 °C Td = 20 sec 0 °C Td -> -40 °C Td = 120 sec |
| Temperatur | |
| Genauigkeit | 0.3 °C |
| Messbereich | -30 ... +70 °C |
| Sensor | NTC |
| Referenzbedingungen | |
| Auswählbare Einheiten | Druck Taupunkt |
Signalisierung/Schnittstelle und Versorgung | |
| Analoger Ausgang | |
| Signal | 4 ... 20 mA 3-Leiter |
| Skalierung | -60 ... +20 °C Td or -20 ... +50 °C Td |
| Belastung | 250R |
| Aktualisierungsrate | 3/Sek. |
| Stromversorgung | |
| Spannungsversorgung (modellabhängig) | 100 ... 240 VAC ; 50/60 Hz 24 VDC |
| Stromverbrauch (modellabhängig) | 40 mA @ 220 VAC 120 mA bei 24 VDC |
ALLGEMEINE SPEZIFIKATION | |
| Konfiguration | |
| PC Software | S4C-Display Software |
| Andere | Das Gerät wird vorkonfiguriert geliefert Plug & Play |
| Display | |
| Integriert | LCD-Display, zeigt Werte und Alarme an |
| Material | |
| Prozessanschluss | Rostfreier Stahl 1.4301 (SUS 304) |
| Gehäuse | ABS, Aluminiumlegierung |
| Sensor | Polymer |
| Metallteile | Sinter Filter (Rostfreier Stahl) |
| Sonstiges | |
| Elektrischer Anschluss | Schraubklemmen |
| Schutzart | IP65 |
| Zulassungen | CE |
| Prozessanschluss | 6 mm Schnellverbinder |
| Gewicht | 520 g |
| Betriebsparameter | |
| Medium | Nicht-korrosive Gase |
| Qualität des Mediums | ISO 8573-1: 4.6.3 oder besser |
| Temperatur des Mediums | -30 ... +70 °C |
| Feuchtigkeit des Mediums | ≤ 20 °C Td or ≤ 50 °C Td (modellabhängig) |
| Betriebsdruck | 0.3 ... 1.5 MPa |
| Umgebungstemperatur | -10 ... +40 °C |
| Umgebungsfeuchtigkeit | 0 ... 100 % rH |
| Lagertemperatur | 0 ... +40 °C |
| Transporttemperatur | -30 ... +70 °C |
| Angegebene Genauigkeit unter folgenden Bedingungen: |
|
| Umgebungstemperatur 23 °C ±3 °C Prozess-Temperatur 23 °C ±3 °C Umgebungsfeuchtigkeit < 95 %, kein Kondenswasser Luftstrom > 2 l/min an der Sensorspitze |
|
