S220
S220 Sensor de ponto de orvalho para ar comprimido (-100… +20 °C Td)
S220 Sensor de ponto de orvalho para ar comprimido (-100… +20 °C Td)
Medições do ponto de orvalho em aplicações de alta tecnologia
Baixos custos de manutenção devido a medições estáveis
Sensor duplo de polímero + QCM para maior precisão
Sensor de pressão para unidades de humidade dependentes da pressão
Instalação flexível graças ao design compacto
Opção de visualização de leituras no local ou de todos os valores
4 ... 20 mA 2-Draht / 3-Draht e Modbus/RTU
Pressão de funcionamento de 0 ... 1,6 MPa (Opcional 35,0 MPa)
O sensor de ponto de orvalho SUTO S220 proporciona uma monitorização fiável e estável a longo prazo do ponto de orvalho para ar comprimido e gases em aplicações industriais. O sensor tem uma gama de -100 … +20 °C Td. Isto torna-o a escolha ideal para medições do ponto de orvalho em indústrias de alta tecnologia e em condições especiais, onde é necessária a conformidade com as normas ISO 8573-1 de qualidade do ar comprimido.
Monitorização do ponto de orvalho de última geração
A nova geração de sensores de ponto de orvalho SUTO foi redesenhada desde o início, oferecendo aos utilizadores de ar comprimido uma solução plug & play para monitorizar a qualidade e pureza do ar comprimido. Com o sensor de pressão integrado, o S220 mede o ponto de orvalho, a temperatura e a pressão num único instrumento.
Minimização dos intervalos de calibração
Graças às medições fiáveis e estáveis a longo prazo, o sensor de ponto de orvalho S220 reduz o custo de manutenção ao mínimo através do aumento dos intervalos de calibração.
Sensor triplo único
O nosso sensor QCM é o resultado de anos de investigação e desenvolvimento de alta tecnologia. O sensor foi especialmente concebido para aplicações de baixo ponto de orvalho onde outros tipos de sensores falham. A combinação do QCM com o conhecido sensor Polymer faz do S220 o primeiro modelo do mundo a medir com precisão em toda a gama, desde -100 °C Td até +20 °C Td, alternando automaticamente entre os dois elementos sensores, conforme necessário.
Ao instalar um sensor de pressão opcional adicional na unidade de medição, a SUTO está a combinar 4 elementos sensores (Polímero, QCM, Pt100, pressão) num único sensor de ponto de orvalho.
Várias ligações de saída
O sensor de ponto de orvalho S220 está disponível com sinais de saída analógicos de 2 ou 3 fios de 4… 20 mA. Também está disponível com uma interface digital Modbus/RTU.
Ao oferecer diferentes sinais de saída, os utilizadores podem beneficiar de uma grande flexibilidade e de uma integração perfeita no seu processo. Podem ser facilmente ligados aos visores SUTO e aos registadores de dados S330/331 e S551, para um registo de dados estacionário ou portátil ideal, bem como a dispositivos de terceiros.
Ecrã opcional para valores no local

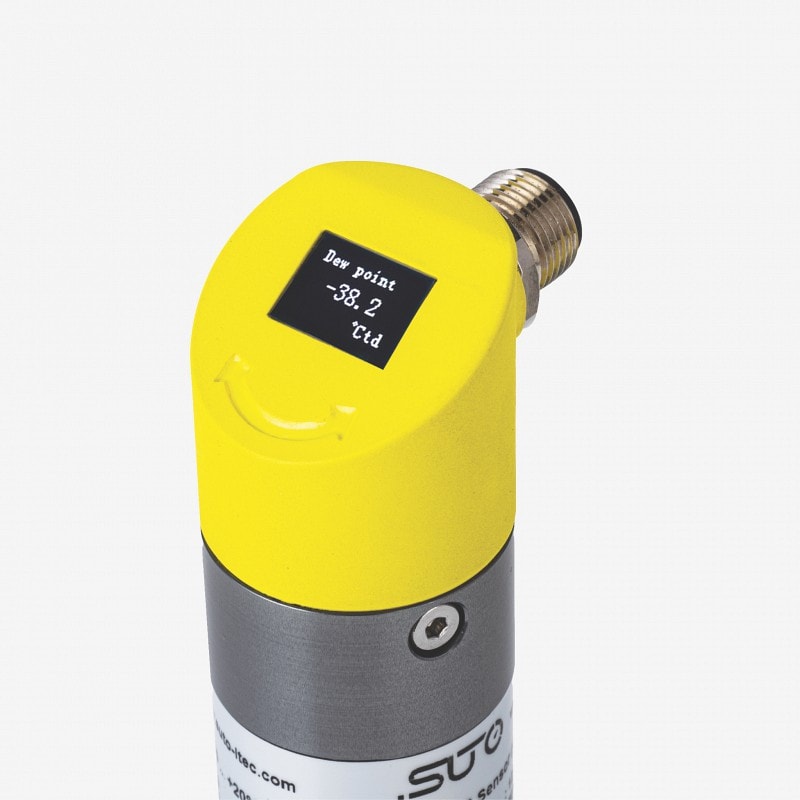

O visor OLED opcional montado diretamente no sensor fornece valores em tempo real no local. O ecrã pode ser facilmente rodado em 340° para se adaptar a qualquer aplicação. A tampa do ecrã é fabricada em policarbonato robusto com reforço em ABS para resistir a ambientes agressivos.
Materiais robustos para medições estáveis a longo prazo

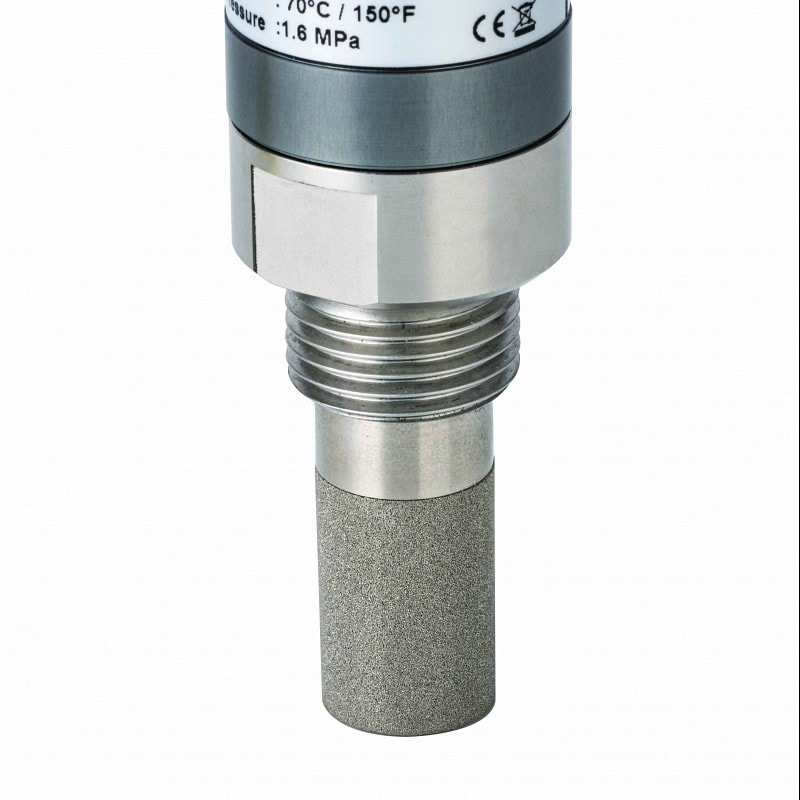

O corpo principal é feito de liga de alumínio de alta qualidade com um acabamento suave. O material de ligação do processo é aço inoxidável 1.4301 (SUS 304), feito para durar para sempre. Tampa superior fabricada em alumínio com a mesma qualidade que o corpo principal.
Comparação de séries de sensores de ponto de orvalho
| Modelo | S211 | S215 | S220 |
|---|---|---|---|
| Ponto de orvalho | -60 … +20 °C Td | -20 … +50 °C Td | -100 … +20 °C Td |
| Temperatura | -30 … +70 °C | -30 … +70 °C | -30 … +70 °C |
| Pressão | 0 … 1,6 MPa | 0 … 1,6 MPa | 0 … 1,6 MPa |
| Aplicação | Nos secadores por dessecação | Secadores de frigorífico | Em aplicações de alta tecnologia |
Serviço de Intercâmbio SUTO
O serviço de calibração de troca elimina o tempo de inatividade e permite que os utilizadores tenham um registo contínuo das suas medições do ponto de orvalho.
O utilizador recebe antecipadamente um instrumento calibrado com um certificado de calibração e as mesmas definições do instrumento. O instrumento no local é então trocado pelo instrumento calibrado e devolvido ao fornecedor. Para obter mais informações sobre o nosso serviço de intercâmbio, clique aqui.
Contacte-nos aqui para consultas ou pedidos especiais, tais como gamas de ponto de orvalho personalizadas ou diferentes tipos de gás.
Sensor de gama completa para aplicações de alta tecnologia em que é necessária uma elevada precisão em toda a gama de -100… 20 °C Td
MEASUREMENT | |
| Dew Point | |
| Accuracy | ± 1 °C Td (0 ... 20 °C Td) ± 2 °C Td (-60 ... 0 °C Td) |
| Selectable units | °C, °F, bar(g), MPa(g), psi(g), % rH, g/m³, mg/m³, g/m³ atm., mg/m³ |
| Measuring range | -60 ... +20 °C Td |
| Repeatability | 0.25 % from measured value |
| Sensor | Polymer |
| Response time (t90) | 0 °C Td ➞ -60 °C Td ≤ 280 sec -60 °C Td ➞ 0 °C Td ≤ 65 sec @ 4 l/min |
| Pressure | |
| Accuracy | 0.5 % FS |
| Measuring range | 0 ... 1.6 MPa |
| Sensor | Piezo resistive type |
| Temperature | |
| Accuracy | +/- 0.3 °C |
| Measuring range | -30 ... +70 °C |
| Sensor | Pt100 |
| Reference conditions | |
| Selectable conditions | 20 °C 1000 mbar (ISO1217), 0 °C 1013 mbar (DIN1343) Freely adjustable |
SIGNAL INTERFACE & SUPPLY | |
| Analog output | |
| Signal | 4 ... 20 mA 2-wire or 4 ... 20 mA 3-wire |
| Scaling | 4 mA = -60; 20 mA = +20 °C Td; freely adjustable |
| Load | 250R |
| Update rate | 3/sec |
| Fieldbus | |
| Protocol | Modbus/RTU |
| Update rate | 1/sec |
| Supply | |
| Voltage supply | 15 ... 30 VDC |
| Current consumption | 2-wire: 4 ... 20 mA 3-wire: 40 mA @ 24 VDC 3-wire with Display: 50 mA @ 24 VDC |
GENERAL DATA | |
| Configuration | |
| PC Software | S4C-DP Application |
| Display (Optional) | |
| Integrated | 0.66” OLED display, indicates the measured value and unit |
| Material | |
| Process connection | Stainless steel 1.4301 (SUS 304) |
| Housing | Display cover: PC + ABS |
| Sensor | Polymer + Quartz-Crystal |
| Metal parts | Sinter filter (stainless steel) |
| Miscellaneous | |
| Electrical connection | M12, 5-pole |
| Protection class | IP65 |
| Approvals | CE |
| Process connection | G 1/2” (ISO 228/1) |
| Weight | 180 g |
| Operating conditions | |
| Medium | Air, Argon, O₂, N₂, CO₂* |
| Medium quality | ISO 8573-1: 4.6.3 or better |
| Medium temperature | -30 ... +70 °C |
| Medium humidity | ≤ 20 °C Td |
| Operating pressure | 0.1 ... 1.6 MPa |
| Ambient temperature | 0 ... +50 °C |
| Ambient humidity | 0 ... 100 % rH |
| Storage temperature | -20 ... +50 °C |
| Transport temperature | -30 ... +70 °C |
Todas as transferências estão disponíveis em inglês na página de transferências. Clique aqui.
A nossa calculadora de humidade oferece uma solução simples para calcular parâmetros relacionados com a medição em termos de humidade, ponto de orvalho e muito mais. A partir do menu pendente, é fácil selecionar os parâmetros de entrada, pelo que as conversões de humidade podem ser executadas vice-versa, simplesmente de uma unidade para outra.
