S215
S215 Soğutucu kurutucu için çiğlenme noktası sensörü (-20… +50 °C Td)
Soğutucu kurutucularda -20 … aralığında uzun süreli kararlı çiğlenme noktası ölçümleri +50 °C Td.
Soğutucu kurutuculardan sonra çiğlenme noktası izleme
Sabit ölçümler sayesinde düşük bakım maliyetleri
Opsiyonel olarak entegre basınç sensörü
Sensör üzerinde canlı ölçümler için kompakt ekran
Basınçlı hava kalitesinin ek olarak izlenmesi
Kompakt tasarım sayesinde esnek kurulum
4 ... 20 mA 2 telli / 3 telli ve Modbus/RTU
0'dan itibaren çalışma basıncı ... 1,6 MPa (isteğe bağlı olarak 35,0 MPa)
SUTO S215 çiğlenme noktası sensörü, -20 … aralığının tamamında uzun süreli stabilite ve yüksek doğruluk ile endüstriyel uygulamalarda güvenilir çiğlenme noktası izleme sağlar. +50 °C Td. Kompakt tasarımı ile birlikte, soğutma kurutucularında basınçlı hava ve gaz çiğlenme noktası ölçümleri için ideal bir çözümdür.
ISO 8573-1’e göre çiğlenme noktası izleme
Tak ve Çalıştır çiğlenme noktası çözümü, ISO 8573-1 standardına uygun olarak basınçlı hava kalitesini ve saflığını izler. Bu gerekliliklerin yerine getirilmesi, soğutma kurutucularının verimliliğini ve güvenilirliğini sağlamaya yardımcı olur.
Büyük esneklik için çıkış sinyalleri
Çiğlenme noktası sensörü, 2 telli veya 3 telli teknolojide analog 4…20 mA çıkış sinyallerinin yanı sıra dijital Modbus/RTU arayüzü ile de mevcuttur. Farklı çıkış sinyalleri yelpazesi, sensörün herhangi bir prosese sorunsuz bir şekilde entegre edilebileceği anlamına gelir.
S331 ile Modbus sensör ağı
Modbus/RTU veri yolu, birden fazla ünitenin papatya zinciri yoluyla tek bir veri yolu hattına bağlanmasına olanak tanır. Örneğin, bir STUO veri kaydedici S331‘e en fazla 16 ünite. S331 güçlü ancak uygun maliyetli bir veri kaydedici ve ekran çözümüdür.

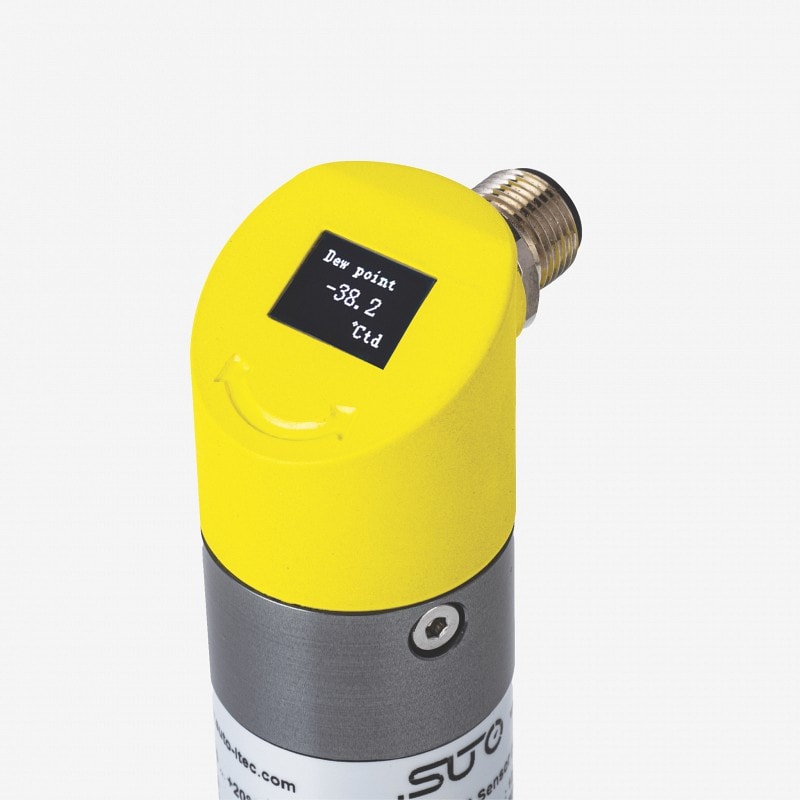

Basınç sensörü ve OLED ekran
S215, basınç ve çiğlenme noktası sensörünü tek bir cihazda birleştiren entegre bir basınç sensörü ile sunulmaktadır. Doğrudan sensör üzerine monte edilen opsiyonel OLED ekran, kullanım noktasında gerçek zamanlı değerler sağlar. Ekran her türlü uygulamaya uyacak şekilde 340° döndürülebilir. (Ekran mevcut değil, 2 telli seçenek ile)
Çiğlenme noktası sensör serilerinin karşılaştırılması
| Model | S211 | S215 | S220 |
|---|---|---|---|
| Çiğlenme noktası | -60 … +20 °C Td | -20 … +50 °C Td | -100 … +20 °C Td |
| Sıcaklık | -30 … +70 °C | -30 … +70 °C | -30 … +70 °C |
| Basınç | 0 … 1,6 MPa | 0 … 1,6 MPa | 0 … 1,6 MPa |
| Uygulama | Adsorpsiyonlu kurutucularda | Soğutmalı kurutucularda | Yüksek teknoloji uygulamalarında |
SUTO değişim hizmeti
Yedek kalibrasyon hizmeti, arıza süresini ortadan kaldırır ve kullanıcıya çiğlenme noktası ölçümlerinin kesintisiz bir kaydını sağlar. Kullanıcı, kalibrasyon sertifikası ve aynı cihaz ayarları ile önceden kalibre edilmiş bir cihaz alır. Sahadaki ünite daha sonra kalibre edilmiş ünite ile değiştirilir ve tedarikçiye iade edilir.
Özelleştirilmiş çiğlenme noktası aralıkları veya diğer gaz türleri veya uygulamaları gibi özel gereksinimler için lütfen bizimle iletişime geçin.
Çiğlenme noktalarının -20 … aralığında olduğu soğutma kurutucu uygulamaları +50 °C Td ölçülmelidir
MESSUNG | |
| Taupunkt | |
| Genauigkeit | ± 1 °C Td (0 ... 50 °C Td) ± 2 °C Td (-20 ... 0 °C Td) |
| Auswählbare Einheiten | °C, °F, bar(g), MPa(g), psi(g), % rH, g/m³, mg/m³, g/m³ atm., mg/m³ |
| Messbereich | -20 ... +50 °C Td |
| Wiederholbarkeit | 0.25 % vom Messwert |
| Sensor | Polymer |
| Ansprechzeit t90 (@ 4l/min) | 0 °C Td ➞ -20 °C Td ≤ 50 sec -20 °C Td ➞ 0 °C Td ≤ 35 sec @ 4 l/min |
| Druck | |
| Genauigkeit | 0.5 % FS |
| Messbereich | 0 ... 1.6 MPa |
| Sensor | Piezo-resistiv |
| Temperatur | |
| Genauigkeit | +/- 0.3 °C |
| Messbereich | -30 ... +70 °C |
| Sensor | Pt100 |
| Referenzbedingungen | |
| Wählbare Bedingungen | 20 °C 1000 mbar (ISO1217), 0 °C 1013 mbar (DIN1343) Frei einstellbar |
SIGNAL / SCHNITTSTELLE & VERSORGUNG | |
| Analogausgang | |
| Signal | 4 ... 20 mA 2-Leiter oder 4 ... 20 mA 3-Leiter |
| Skalierung | 4 mA = -60; 20 mA = +20 °C Td; frei einstellbar |
| Belastung | 250R |
| Aktualisierungsrate | 3 / sec |
| Feldbus | |
| Protokoll | Modbus/RTU |
| Aktualisierungsrate | 1/sec |
| Versorgung | |
| Versorgungsspannung | 15 ... 30 VDC |
| Stromaufnahme | 2-Leiter: 4 ... 20 mA 3-Leiter: 40 mA @ 24 VDC 3-Leiter mit Display: 50 mA @ 24 VDC |
ALLGEMEINE SPEZIFIKATION | |
| Konfiguration | |
| PC Software | S4C-DP Application |
| Display (Optional) | |
| Integriert | 0.66” OLED Display, zeigt den Messwert und die Einheit |
| Material | |
| Prozessanschluss | Edelstahl 1.4301 (SUS 304) |
| Gehäuse | Display Kappe: PC + ABS |
| Sensor | Polymer |
| Metallteile | Sinterfilter (Rostfreier Stahl) |
| Sonstiges | |
| Elektrischer Anschluss | M12, 5-polig |
| Schutzart | IP65 |
| Zulassungen | CE |
| Prozessanschluss | G 1/2” (ISO 228/1) |
| Gewicht | 180 g |
| Betriebsparameter | |
| Medium | Luft, Argon, O₂, N₂, CO₂* |
| Medium Qualität | ISO 8573-1: 4.6.3 oder besser |
| Mediumstemperatur | -30 ... +70 °C |
| Mediumsfeuchtigkeit | ≤ 50 °C Td |
| Betriebsdruck | 0.1 ... 1.6 MPa |
| Umgebungstemperatur | 0 ... +50 °C |
| Umgebungsfeuchte | 0 ... 100 % rH |
| Lagertemperatur | -20 ... +50 °C |
| Transporttemperatur | -30 ... +70 °C |
