S551
S551 Tragbares Display und Datenlogger für Kompressor-Effizienz und Energie-Audits
Mobiler Datenlogger für die Energieanalyse (ISO 50001) und für Druckluft-Audits (ISO 11011) direkt vor Ort.
Flexibler tragbarer Datenlogger für Audits
Hochauflösender 5-Farb-Touchscreen
Verbindung zur S4M-Software für die Datenanalyse
Effizienzmessungen und Audits von Kompressoren
Optionales 4G/LTE-Modem für Fernüberwachung
Integrierte starke Batterie als Reservestrom-Versorgung
Bis zu 20 Sensoreingänge (2 x SDI; 2 x analog; 16 x Modbus)
Tragbares Gerät kann mit einer Hand getragen werden
Der tragbare Datenlogger S551 zur Überwachung der Drucklufteffizienz ist der ideale Datenlogger für Energieanalysen (ISO 50001) und die Luftbilanzierung (ISO 11011) vor Ort.
Daten-Logging vor Ort
Das ultraportable und robuste Design hilft bei der Durchführung von Messaufgaben und Audits vor Ort. Die hochauflösende 5″-Farb-Touchscreen-Oberfläche macht die Bedienung so einfach wie möglich. Um Datenverluste bei Stromausfällen und -unterbrechungen zu vermeiden, sorgt die Backup-Batterie für eine kontinuierliche Datenaufzeichnung am Einsatzort.
Plug & Play-Lösung
Der tragbare Datenlogger S551 ist eine einfach zu bedienende und zeitsparende Lösung. Mit wenigen Einstellungen ist der Datenlogger einsatzbereit und verfügt über eine praktisch unbegrenzte Speichergröße. Es ist keine zeitaufwändige Konfiguration und Programmierung erforderlich. Einfach den Sensor anschließen und die Aufzeichnung starten. Die intelligenten SUTO-Sensoren werden beim Einschalten automatisch erkannt.
Vielfältige Anschlüsse und Sensoreingänge
Alle Sensoren für die gewünschten Messaufgaben (Luftstrom, Luftverbrauch, Stromverbrauch, Druck, Temperatur und viele mehr) können einfach angeschlossen werden. Das S551 bietet bis zu 24 Eingänge über Erweiterungsboxen und Modbus. Sensoren von Drittanbietern können ebenfalls in wenigen Minuten angeschlossen werden.
Optionale 4G/LTE-Fernverbindung
Durch die Integration eines USB-Ports für den Anschluss eines 4G-Dongles außerhalb des S551-Gehäuses kann der tragbare Datenlogger einfach mit der S4A-Software verbunden und aus der Ferne überwacht werden. Dadurch entfällt die Notwendigkeit einer Wi-Fi-Verbindung.
Der USB 4G-Dongle ist optional verfügbar. Er kann zusammen mit dem S551 bestellt werden, aber auch später nachgerüstet werden. Um diese neue Funktion nutzen zu können, ist eine SIM-Karte erforderlich.
Datenfernanalyse
Das S551 ist in der Lage, Messdaten und Statusinformationen über das Internet an einen Remote-Server zu senden. Dies ermöglicht es dem Benutzer, das System aus der Ferne zu überwachen.
Die vollständigen Softwarepakete

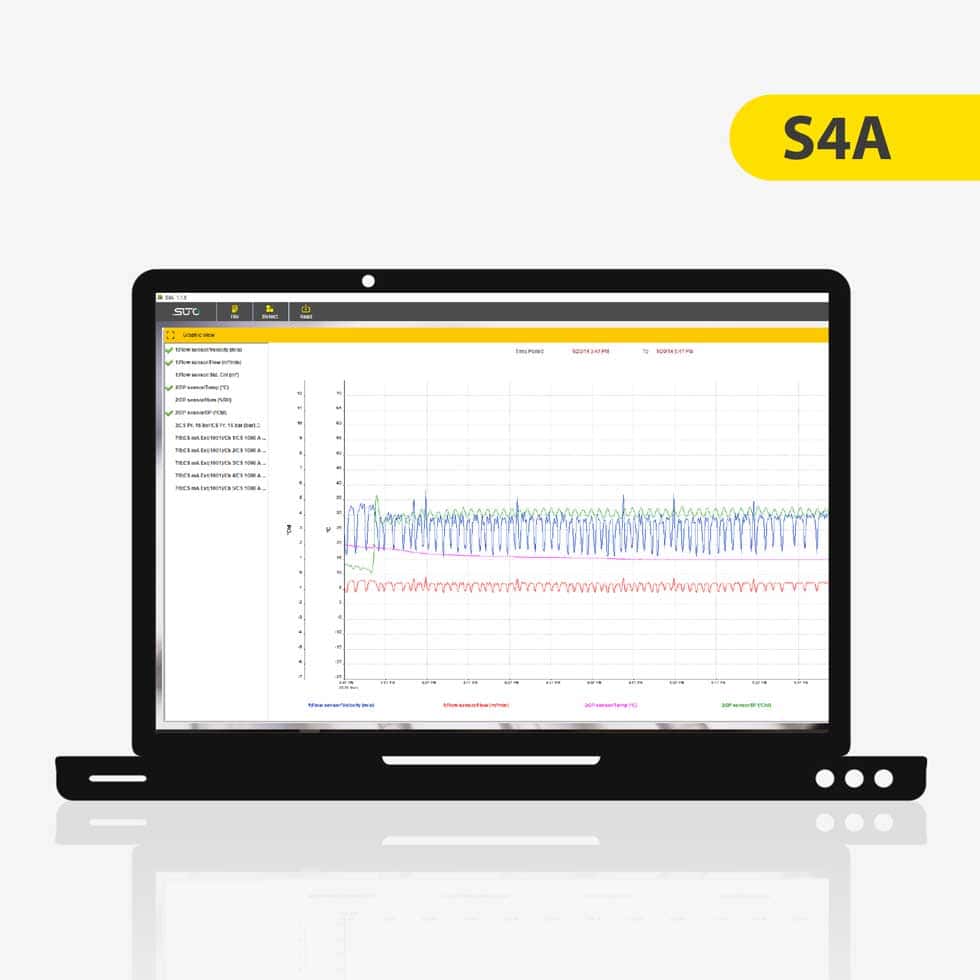

- S4A für Datenexport und einfache Analyse (kostenlos)
- CAA für Druckluftanalysen und Audits (im Lieferumfang von S551 enthalten)
Bitte kontaktieren Sie uns hier für weitere Informationen und Beratung. Wir freuen uns darauf, die bestmögliche Lösung für Ihre Anwendung zu finden.
Der ideale Datenlogger für Energieanalysen (ISO 50001) und Druckluft-Audits (ISO 11011).
S551
Anleitungen
S551
Broschüren
S320/ S325/ S330/ S331/ S551/ S51 – CE & UKCA KONFORMITÄTSERKLÄRUNG
CE / UKCA DOC
S4C Display Einstellungen: V1.5.84
Software
S4A Software V1.4.5
SoftwareS4A Software zum Auslesen und Exportieren von Daten aus SUTO-Datenloggern
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von Vimeo.
Mehr erfahren
SIGNAL / SCHNITTSTELLE & VERSORGUNG | |
| Datenlogger | |
| Speicher | 4 GB, bis zu 100 Millionen Messwerte |
| Abtastrate | >=frei wählbar 1 Sekunde. |
| Digitaler Eingang | |
| Schnittstelle | 2 x SDI Stecker, 2 x Modbus/RTU Stecker |
| Aktualisierungsrate | Wert wird alle 1 Sek. aktualisiert |
| Anzahl der anschließbaren Sensoren | 2 x SDI sensoren 16 x Modbus/RTU sensor |
| Analoger Eingang | |
| Signal | Analog (0 ... 20 mA, 4 ... 20 mA, 0 ... 1 V, 0 ... 10 V), Puls |
| Last | max. 250 Ohm |
| Aktualisierungsrate | Wert wird alle 1 Sek. aktualisiert |
| Feldbus-Ausgang | |
| Protokoll | Modbus/TCP (Ethernet), Modbus/RTU (RS 485) |
| Elektrische Daten | |
| Protokoll | Modbus/RTU, Modbus/TCP |
| Aktualisierungsrate | Wert wird alle 1 Sek. aktualisiert |
| Datenschnittstelle | |
| Verbindung | Modbus/TCP (Ethernet), Modbus/RTU ( RS 485), USB |
| Weitere Ausgänge | |
| Kommunikationsschnittstelle | 4G/LTE (optional) |
| Zweck | Anzeige von Online-Messwerten, Auslesen der Logging-Dateien aus der Ferne über die S4A-Software |
| Stromversorgung | |
| Hauptstromversorgung | 100 ... 240 VAC, 50/60 Hz, 1.4 A |
| Datenschnittstelle | |
| Verbindung | USB micro, LAN (Ethernet) |
| Zweck | Auslesen von Logger-Dateien und Screenshots, Anzeigen Live-Daten |
| Integrierter Webserver | Fernüberwachung (LAN) |
ALLGEMEINE SPEZIFIKATION | |
| Konfiguration | |
| PC Software | S4C-Display (über USB oder LAN) |
| Display | |
| Integrierter Touchscreen | Hochauflösendes 5-Zoll-Grafikdisplay, 800 x 480 Pixel, mit Touch-Interface |
| Material | |
| Gehäuse | PC + ABS |
| Sonstiges | |
| Elektrischer Anschluss | 2 x M12 (5-polig) für SDI; 2 x optional M12 (5-polig) für Analog und Puls; 2 x M12 (5-polig) für Modbus; 1 x RJ45 Ethernet |
| Schutzart | IP65 (nur wenn der Kofferdeckel geschlossen und verriegelt ist) |
| Gewicht | 4 kg |
| Betriebsparameter | |
| Betriebstemperatur | 0 ... +50 °C |
| Feuchtigkeit bei der Lagerung | < 90 % |
| Lagertemperatur | -20 ... 50 °C |
| Transporttemperatur | -20 ... 50 °C |
| Angegebene Genauigkeit unter folgenden Bedingungen: |
|
| Umgebungstemperatur 23 °C ±3 °C Prozesstemperatur 23 °C ±3 °C Umgebungsfeuchte < 95%, keine Kondensation Luftstrom > 2 l/min am Sensorelement |
|
