S461 Misuratore di portata intelligente a ultrasuoni per acqua e altri liquidi
A morsetto
Misura e monitoraggio affidabili e non invasivi del flusso di acqua e altri liquidi.
Misura non invasiva grazie alla tecnologia clamp-on
Come misuratore di energia per il monitoraggio degli scambiatori di calore
Data logger integrato con 8 milioni di campioni
Configurazione facile da usare tramite l'applicazione per smartphone
Installazione flessibile grazie al design compatto
Utilizzo in applicazioni fisse e mobili
4... 20 mA e interruttore/impulso; Modbus/RTU; Modbus/TCP con PoE
Comodo montaggio a morsetto per tubi di dimensioni da DN40 ... DN1200

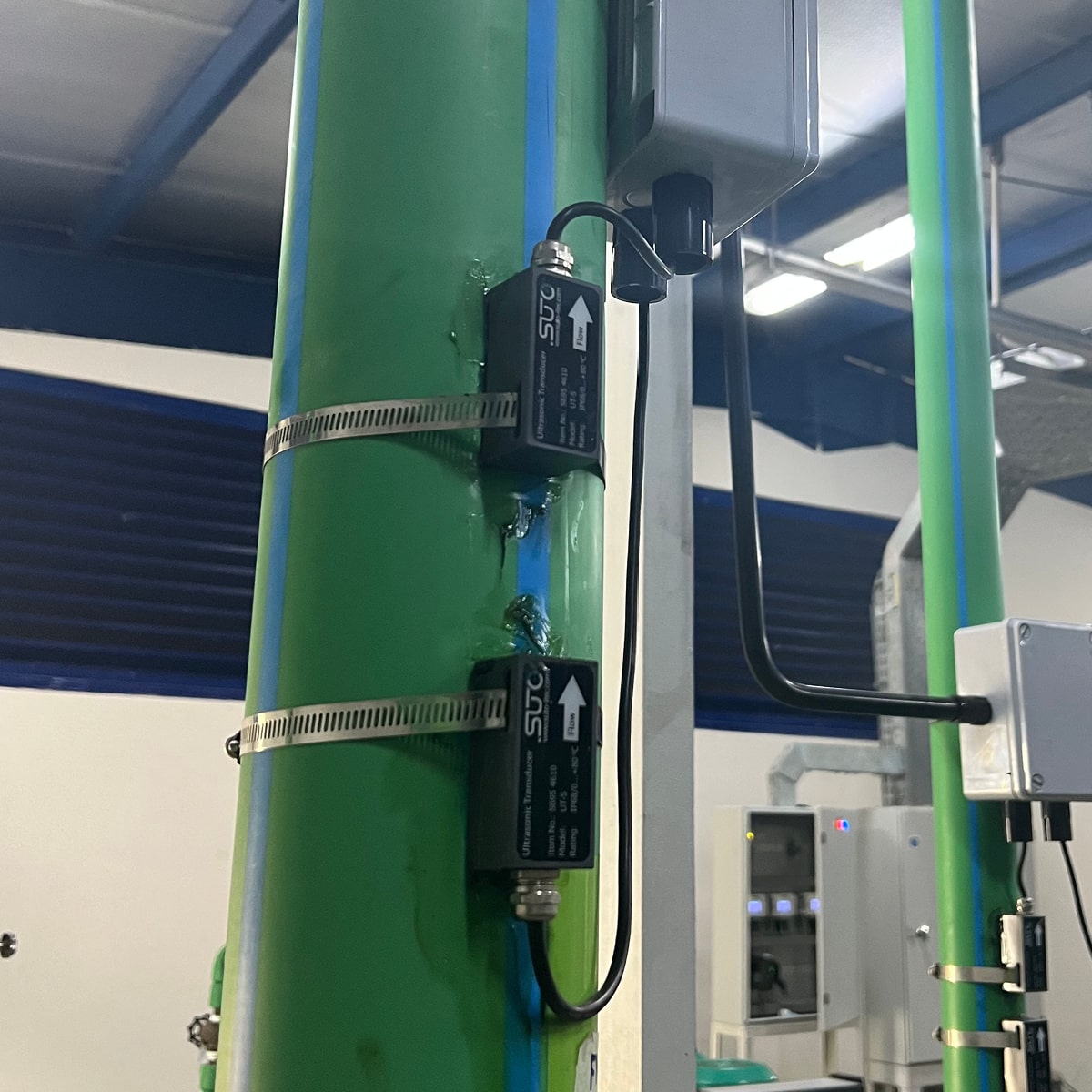

Semplice installazione a morsetto
Il misuratore di portata intelligente viene semplicemente fissato all’esterno del tubo e non entra in contatto con il liquido. Grazie al suo design flessibile, l’unità principale può essere installata sul tubo stesso, a parete o su una guida DIN. Il misuratore di portata supporta tubi di dimensioni da DN40 … DN1200.
Il flusso e il consumo di liquido possono essere misurati in entrambe le direzioni (misura bidirezionale).
Anche in versione mobile
L’S461 è disponibile anche in versione mobile in una valigetta di trasporto. Ciò consente di utilizzare il misuratore di portata in modo flessibile in diversi punti di misurazione.
Configurazione intelligente tramite app
La configurazione e l’impostazione sono state effettuate tramite l’applicazione wireless per smartphone S4C-US, scaricabile gratuitamente dal sito web di SUTO, dal Google Play Store e dall’Apple App Store. L’applicazione consente all’utente di impostare l’unità e leggere i valori in tempo reale, configurare il logger e leggere i dati del logger. È possibile ottenere una panoramica immediata dei consumi giornalieri, settimanali e mensili.
Monitoraggio dell’efficienza degli scambiatori di calore
Aggiungendo due sensori di temperatura a morsetto, l’S461 può essere utilizzato come misuratore di energia. In questo modo è più facile monitorare l’efficienza degli scambiatori di calore e il recupero di energia può essere incluso nel bilancio.Gli scambiatori di calore trasferiscono calore (energia) da un mezzo con una temperatura più elevata (flusso caldo) a un mezzo più freddo (flusso riscaldato). S461 misura la portata e la differenza di temperatura tra il flusso freddo e quello riscaldato. Sulla base di queste misurazioni, viene calcolata l’energia recuperata.
Collegamento ai sistemi di monitoraggio
Il misuratore di portata S461 può essere facilmente collegato a qualsiasi sistema di monitoraggio tramite diverse interfacce di segnale: Modbus/RTU (standard), 4… 20 mA / impulso / relè di allarme (opzionale), Modbus/TCP (opzionale).
Varie applicazioni
Il misuratore di portata a ultrasuoni S461 è utilizzato in diverse applicazioni, quali raffreddamento/riscaldamento/acqua di processo; misurazione di acqua depurata; carburanti, oli, prodotti petroliferi; trattamento delle acque; alimenti/bevande e altro ancora.
Contattateci qui per trovare le configurazioni più adatte alla vostra applicazione.
- Raffreddamento / Riscaldamento / Acqua di processo
- Misura dell’acqua depurata
- Carburante, oli, prodotti petroliferi
- Trattamento delle acque
- Cibo/Bevande
- Audit del sistema HVAC/energetico
- Misura del flusso nell’area sanitaria
- Test del sistema idraulico
- Industria farmaceutica
Stai visualizzando un contenuto segnaposto da Vimeo. Per accedere al contenuto effettivo, clicca sul pulsante sottostante. Si prega di notare che in questo modo si condividono i dati con provider di terze parti.
MESSUNG | |
| Durchfluss | |
| Genauigkeit | 1.5 % o.RDG |
| Auswählbare Einheiten | Metrisch: m/s, m³/h, m³/min, l/min, m³ |
| Imperial: ft/min, cfm, cfs, USG/min, IG/min, bbl/min | |
| Messbereich | 0 ... 12 m/s |
| Wiederholbarkeit | 0.5 % o.RDG |
| Sensor | Ultraschall-Sensor |
| Abtastrate | 5 samples / sec |
| Reaktionszeit (t90) | 0.1 sec |
| Verbrauch | |
| Auswählbare Einheiten | Metrisch: m³, l |
| Imperial: cf, IG, UG, bbl | |
| Temperatur | m³, kg, t |
| Genauigkeit | 0.5 °C |
| Wählbare Einheiten | Metrisch: °C. Imperial: °F |
| Messbereich | -40 ... +130 °C |
| Sensor | Pt1000 |
| Energie-Durchfluss | |
| Wählbare Einheiten | Metrisch: GJ/h, kJ/h, kcal/h |
| Imperial: MBtu/h, Btu/h | |
| Energie | |
| Wählbare Einheiten | Metrisch: GJ, kJ, kcal, kWh, MWh |
| Imperial: Mbtu, Btu |
SIGNAL / SCHNITTSTELLE & VERSORGUNG | |
| Analogausgang | |
| Signal | 4 ... 20 mA (4-Leiter), isoliert |
| Skalierung | 0 ... max Durchfluss, frei einstellbar |
| Bürde | max. 250 Ohm |
| Aktualisierungsrate | 100 ms |
| Impuls (Option) | |
| Signal | Schaltausgang, Schließer, Nennwert: 24 VDC/0,5 A |
| Skalierung | 1 Impuls pro Verbrauchseinheit (wählbar) |
| Ausgangssignal | |
| Protokoll | Modbus/RTU (Standard) Modbus/TCP and PoE (Option) |
| Versorgung | |
| Stromversorgung | 20 ... 28 VDC |
| Derzeitiger Verbrauch | 150 mA @ 24 VDC |
ALLGEMEINE SPEZIFIKATION | |
| Konfiguration | |
| Drahtlos | S4C-US App für Smartphones |
| Display | |
| Größe/Auflösung | Grafisches Farbdisplay 2.4” (640 x 480 pixel), 1 Berührungstaste |
| Datenlogger | |
| Speicherung | 8 Mio. Messwerte |
| Material | |
| Gehäuse | PC + ABS |
| Sensor | UT-S: Industrielle synthetische Kunststoffe UTH-S: Aluminum |
| Sonstiges | |
| Elektrische Verbindung | 2 x M12 D code (4-polig): Wandler 2 x M12 (5-polig): Signale/Versorgung. (8-polig x-kodiert) für TCP 2 x M8 (4-polig): Pt1000 (Energiezähler-Version) |
| Schutzart | Haupteinheit: IP65. Sensoren: IP68 |
| Zulassungen | CE, RoHS, FCC |
| Abmessungen | Haupteinheit: 124 x 102 x 70 mm UT-S sensor: 64 x 30 x 27 mm UTH-S sensor: 68 x 34 x 34 mm |
| Gewicht | 1,2 Kg |
| Betriebsparameter | |
| Messflüssigkeiten | Alle akustisch leitfähigen Flüssigkeiten mit weniger als 10 % Gasanteil |
| Mediumstemperatur | -40 ... +130 °C |
| Umgebungstemperatur | Haupteinheit: 0 ... +50 °C UT-S Sensor: 0 ... +80 °C UTH-S Sensor: -40 ... +130 °C |
| Umgebungsfeuchte | < 99 % rH |
| Lageremperatur | -30 ... 70 °C |
| Transporttemperatur | -30 ... 70 °C |
| Rohrgrößen | DN40 ... DN1200 |
MESSBEREICHE | ||||
| DN | DO | Max. Durchfluss | ||
| mm | mm | l/min | m3/h | cfm |
| 40 | 48 | 905 | 54 | 32 |
| 50 | 60 | 1.414 | 85 | 50 |
| 65 | 76 | 2.389 | 143 | 84 |
| 80 | 88 | 3.619 | 217 | 128 |
| 100 | 114 | 5.655 | 339 | 200 |
| 125 | 139 | 8.835 | 530 | 312 |
| 150 | 165 | 12.723 | 763 | 449 |
| 200 | 219 | 22.618 | 1.357 | 799 |
| 250 | 273 | 35.341 | 2.121 | 1.248 |
| 300 | 323 | 50.891 | 3.054 | 1.797 |
| 500 | 508 | 141.365 | 8.482 | 4.992 |
| 1.000 | 1.016 | 565.458 | 33.929 | 19.970 |
| 1.200 | 1.219 | 814.260 | 48.858 | 28.756 |
| Anmerkungen: DN: Nenn-Innendurchmesser DO: Außendurchmesser (abhängig von Standard und Material) |
||||
