S435

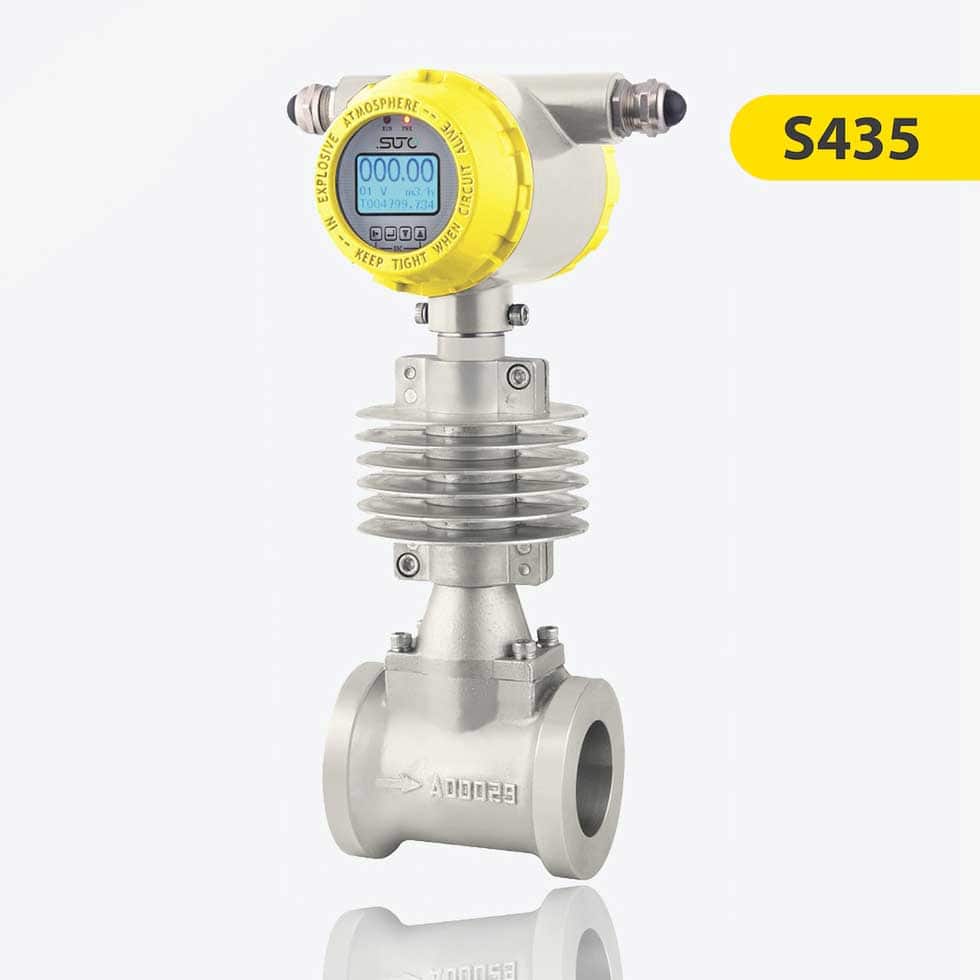

증기 소비량 측정용 S435 와류 유량계(인라인 센서)
자동 밀도 보정을 통해 포화 증기의 질량 유량 및 소비량을 장기간 안정적으로 측정합니다.
증기 모니터링을 위한 비용 효율적인 센서 솔루션
간편한 구성 및 실시간 값을 위한 로컬 디스플레이
밀도 조절 기능이 있는 통합 온도 센서
높은 정확도를 위한 총 유량 측정
간단하고 비용 효율적인 프로세스 모니터링
높은 수준의 보호 기능을 갖춘 견고한 산업용 디자인
신호 출력: 4 ... 20mA; 펄스; 모드버스/RTU
DN40부터 파이프 크기에 맞는 설치 ... DN300
S435 와류 유량계는 견고한 설계, 움직이는 부품이 없고 고온/고압에 대한 내성이 뛰어나 증기 측정에 이상적인 제품입니다.
S435 와류식 유량계는 자동 밀도 보정 기능을 통해 포화 증기의 유량과 소비량을 측정합니다. 이를 통해 지속적으로 정확한 결과를 보장합니다. 매개변수 설정은 사용자 인터페이스(버튼 및 디스플레이)를 통해 유량계에서 직접 수행할 수 있습니다. 모드버스/RTU 인터페이스 또는 아날로그 출력을 통해 S435를 SCADA 시스템에 연결할 수 있습니다.
애플리케이션에 대한 조언은 여기로 문의해 주세요.
- 포화 증기 소비량 측정
다운로드 페이지에 모든 다운로드가 영어로 제공됩니다. 여기를 클릭하세요.
Signalisierung/Schnittstelle und Versorgung | |
| Analoger Ausgang | |
| Signal | 4 ... 20 mA 3-Leiter |
| Skalierung | -50 ... +20 °C Td or -20 ... +50 °C Td |
| Belastung | 250R |
| Aktualisierungsrate | 3/Sek. |
| Stromversorgung | |
| Spannungsversorgung (modellabhängig) | 100 ... 240 VAC ; 50/60 Hz 24 VDC |
| Stromverbrauch (modellabhängig) | 40 mA @ 220 VAC 120 mA bei 24 VDC |
Allgemeine Spezifikationen | |
| Konfiguration | |
| Drahtlos | S4C-FS-Anwendung für Mobiltelefone |
| Computer-Software | USB-Service-Kit + Software |
| anzeigen | |
| Allgemein | 2,4"-Zoll-Farbgrafikdisplay mit 2 Touchtasten |
| Materialien | |
| Prozessanschluss | Rostfreier Stahl 1.4404 (SUS 316L) |
| Gehäuse | PC + ABS |
| Sensoren | Keramisch, mit Glasbeschichtung |
| Metallteile | Rostfreier Stahl 1.4404 (SUS 316L) |
| Andere | |
| Elektrische Anschlüsse | 2 x M12 (5-polig); 1 x M12 (8-polig X-code) für TCP |
| Niveau des Schutzes | IP67 |
| Zulassungen | CE, RoHS, FCC |
| Prozessanschluss | S401: G1/2" (ISO 228/1) S421: Messteil mit R-Gewinde oder Flansch |
| Gewicht | S401: 0,9 kg S421: 0,4 kg (ohne Messteil) |
| Betriebsparameter. | |
| Mittel | Luft, N₂, O₂, CO₂ und andere Gase |
| Mittlere Qualität | ISO 8573: 4.4.3 oder besser |
| Mittlere Temperatur | -30 … +140 °C |
| Mittlere Feuchtigkeit | < 90 % rF, keine Anforderung |
| Betriebsdruck | Max. 5,0 MPa (>1,6 MPa mit Hochspannungssicherung) |
| Temperatur in der Umgebung | -30 ... +70 °C, -10 ... +50 °C (mit Anzeige) |
| Luftfeuchtigkeit der Umgebung | < 99 % rH |
| Lagertemperatur | -30 … +70 °C |
| Temperatur beim Transport | -30 … +70 °C |
| Größe der Rohre | S401: 1/2″ ... 12″ (größer auf Anfrage) S421: 1/2″ ... 3″ (größer auf Anfrage) |
