S601
S601 Monitor estacionário da pureza do ar comprimido para monitorização da qualidade 24 horas por dia, 7 dias por semana
Solução estacionária para medição 24/7 da qualidade e pureza do ar comprimido de acordo com a norma ISO 8573-1.
Monitor tudo-em-um para medição permanente da qualidade
Monitorização exacta da qualidade e pureza 24 horas por dia, 7 dias por semana

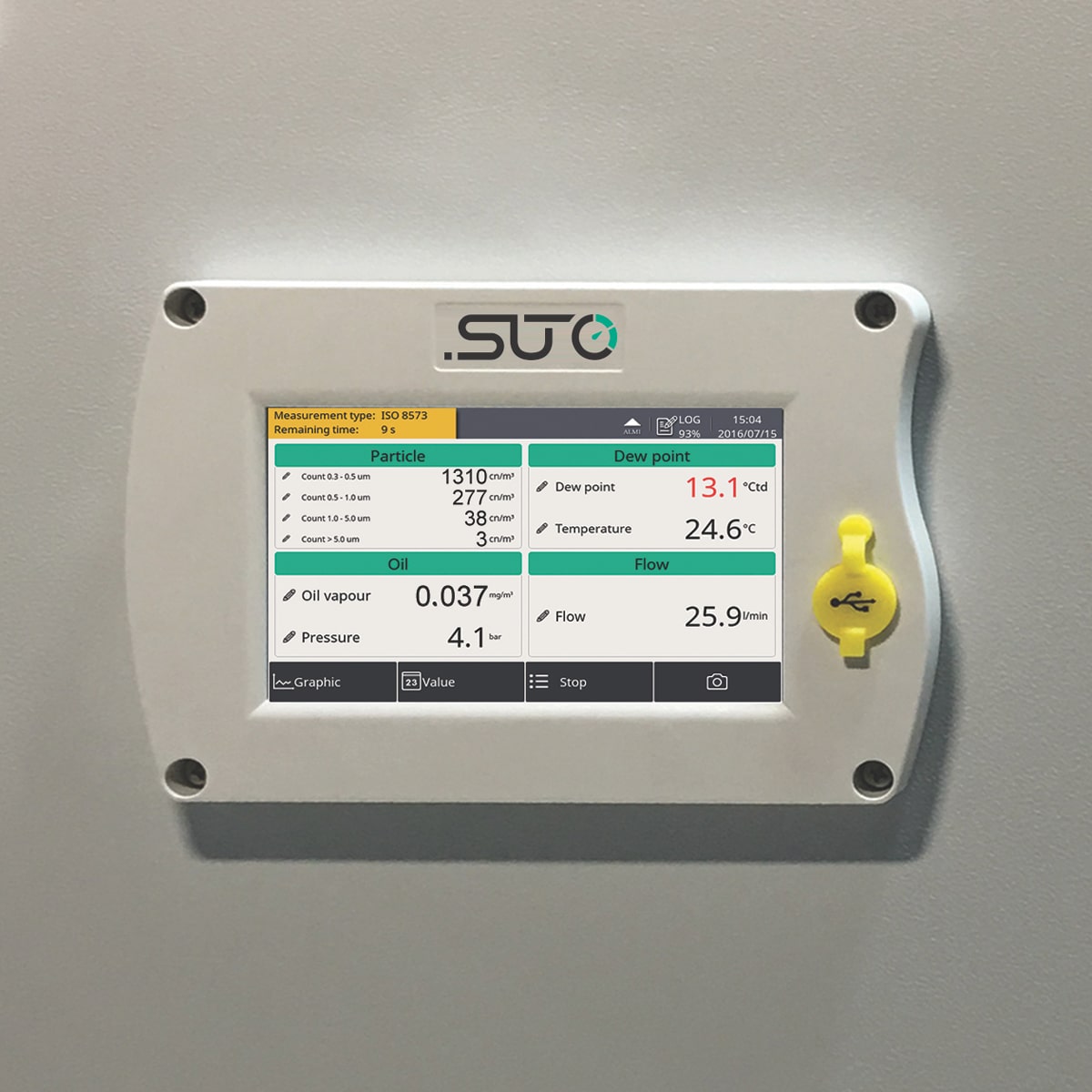

Ecrã tátil a cores de alta resolução de 5" para leituras no local
Registador de dados para monitorização e armazenamento de dados
Entrada única de ar comprimido para uma instalação cómoda
Caixa metálica robusta para aplicações industriais exigentes
Funcionamento Plug & Play, sem necessidade de configuração
Para ar comprimido, azoto N₂, dióxido de carbono CO₂
O monitor de pureza do ar comprimido SUTO S601 mede e monitoriza permanentemente as impurezas do ar comprimido, tais como o ponto de orvalho, o vapor de óleo e a concentração de partículas em tempo real. O S601 combina tecnologia de ponta numa embalagem fácil de utilizar.
Monitorização 24/7 da qualidade e pureza do ar comprimido
A contaminação dos produtos pode arruinar uma empresa e prejudicar os seus clientes. A abordagem típica de verificações pontuais e testes aleatórios dos sistemas de ar comprimido não permite que as empresas respondam rapidamente a eventos de contaminação. Também não oferece uma garantia contínua de que os níveis de contaminação são mantidos sob controlo.
No mundo em constante mudança do fabrico, a monitorização permanente e em tempo real é fundamental para proteger a integridade dos seus produtos. O Monitor de Pureza do Ar Comprimido SUTO S601 monitoriza os contaminantes e dá às empresas a tranquilidade de saberem que os seus produtos e clientes estão protegidos.
Conformidade com a norma ISO 8573-1
Graças aos avanços tecnológicos e aos sensores revolucionários da SUTO, o S601 é perfeito para monitorizar os parâmetros de pureza do ar definidos na norma ISO 8573-1. Os níveis de contaminação por partículas, ponto de orvalho e vapores de óleo são continuamente monitorizados e armazenados para posterior comunicação. E tudo isto com um único dispositivo.
Registador de dados integrado para análise de dados
O registo dos dados garante que os registos permanecem intactos e são armazenados. A informação em tempo real pode então ser recuperada do S601 por sistemas SCADA através de saídas Modbus. O ecrã tátil a cores integrado também permite ao utilizador visualizar todas as informações localmente.
Indicação de alarme
Os pontos de alarme podem ser definidos para serem accionados quando os poluentes atingem os limites seleccionados. Opcionalmente, o alarme pode ser complementado por uma luz exterior ou por uma sirene.
Todas as gamas de medição num relance
- Medição de partículas de 0,1 < d ≤ 0,5 µm, 0,5 < d ≤ 1,0 µm, 1,0 < d ≤ 5,0 µm
- Medição do ponto de orvalho de -100 a +20°C Td
- Medição de vapores de óleo de 0,001 a 5,000 mg/m³
- Medição de pressão (0,3 … 1,5 MPa)
Fácil instalação e ligação

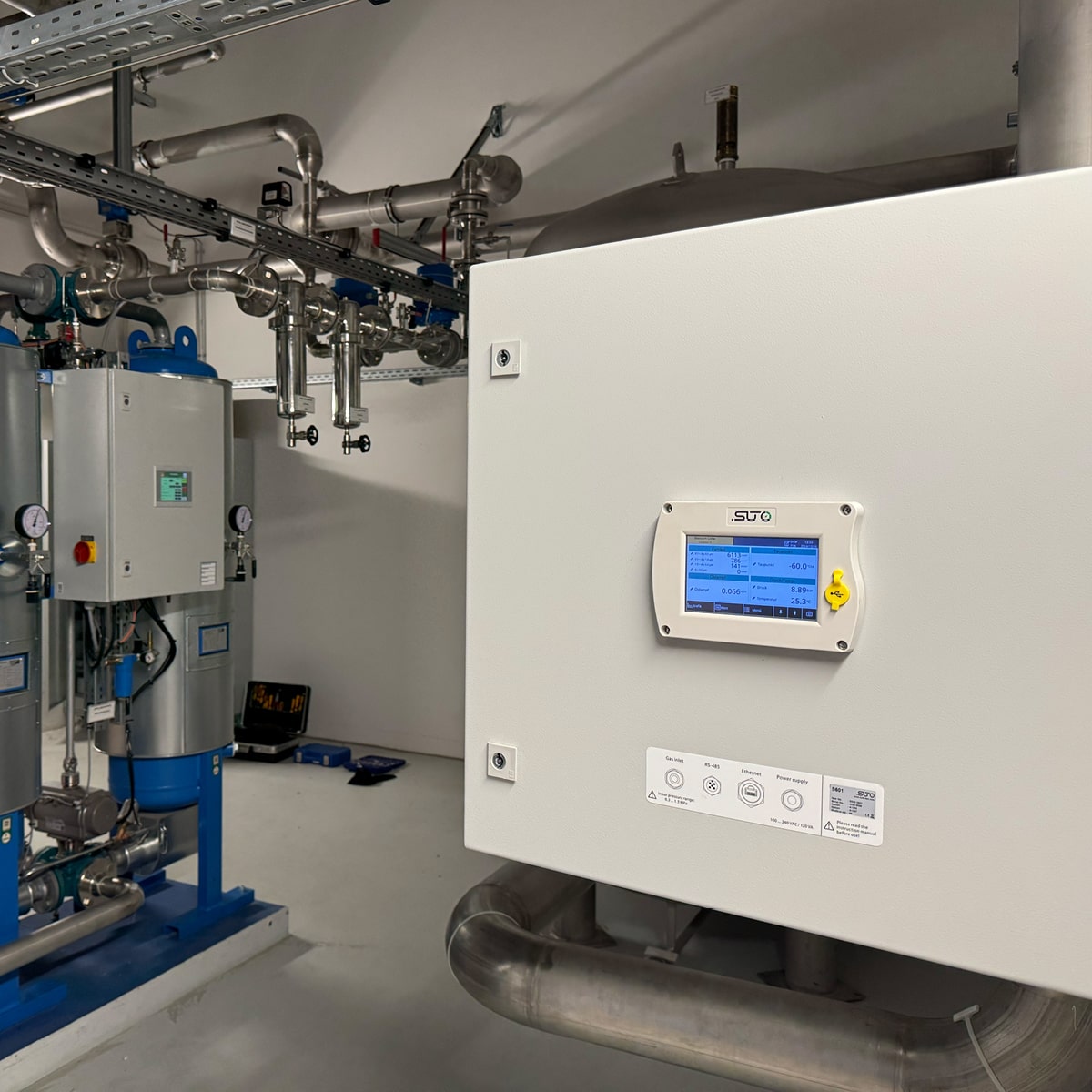

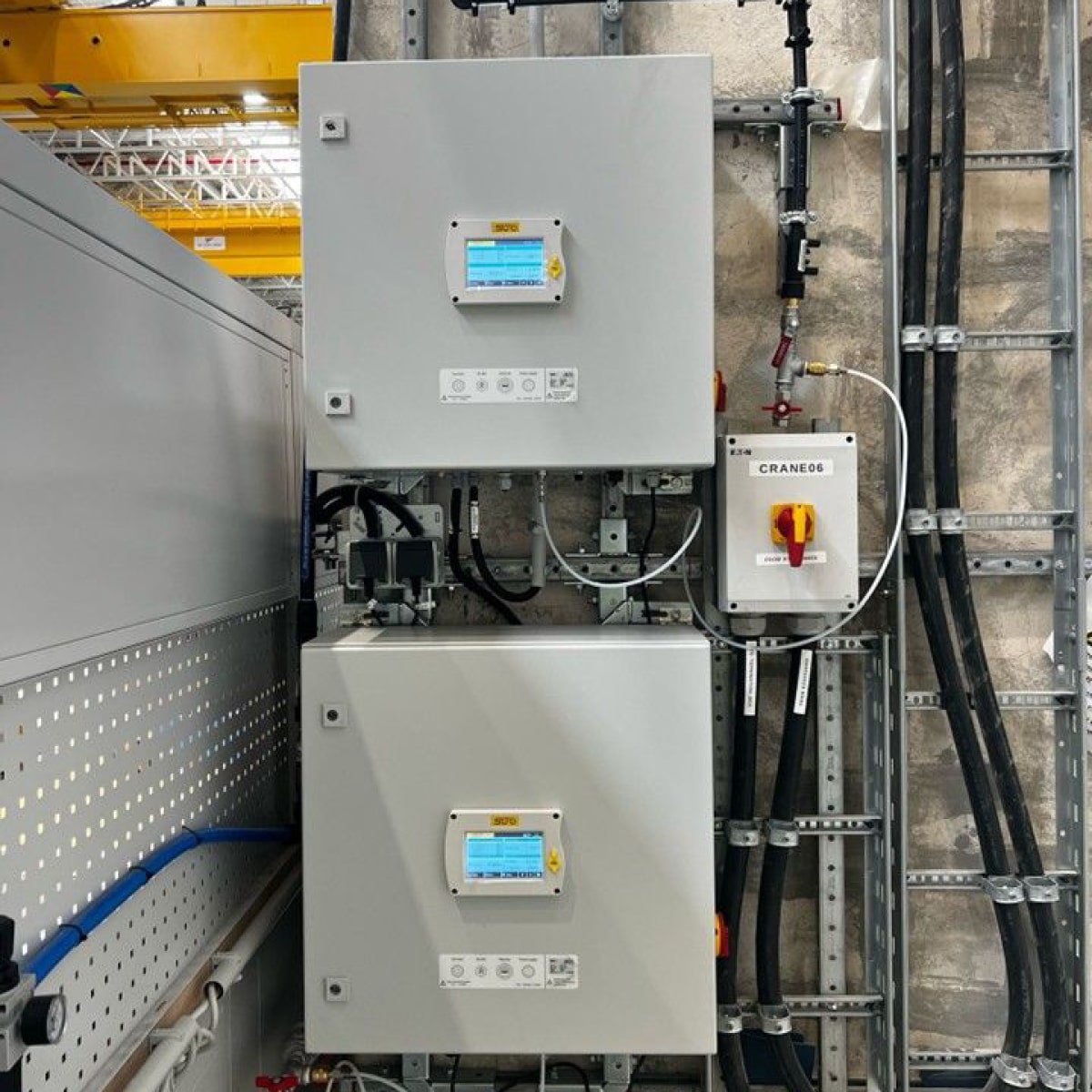

O monitor de pureza do ar comprimido S601 é rápido e fácil de instalar: Basta ligar a unidade à alimentação de ar comprimido através de um conetor rápido de 6 mm de fácil utilização e ligar a fonte de alimentação. A robusta caixa IP54 para montagem na parede oferece uma elevada proteção em ambientes industriais.
Serviço de intercâmbio SUTO
O serviço de calibração de substituição elimina o tempo de inatividade do S601. Permite aos utilizadores manter um registo completo das suas medições da qualidade do ar comprimido. Saiba mais sobre o serviço de intercâmbio SUTO aqui.
Se tiver um pedido especial ou outras questões, contacte-nos aqui. Teremos todo o gosto em ajudá-lo.
- Medição e monitorização permanentes da qualidade do ar comprimido Qualidade do ar comprimido em aplicações de alta tecnologia com requisitos de pureza rigorosos, tais como ar medicinal, produtos farmacêuticos, alimentos e bebidas, etc.
- Garantir os padrões de qualidade do ar comprimido de acordo com a norma ISO 8573-1.
- A caixa robusta é ideal para uma utilização industrial exigente.
Todas as transferências estão disponíveis em inglês na página de transferências. Clique aqui.
MEASUREMENT | |
| Particle concentration | |
| Accuracy | Option A1263: 30 ... 70 % von d > 0.1 μm 90 ... 110 % von d ≥ 0.3 μm |
| Option A1260: 50 % @ 0.1 < d ≤ 0.15 μm 100 @ d > 0.15 μm |
|
| Selectable units | cn/m³, cn/ft³ |
| Measuring range | Option A1263: 0.1 < d ≤ 0.5 μm 0.5 < d ≤ 1.0 μm 1.0 < d ≤ 5.0 μm 5.0 μm < d |
| Option A1260: 0.3 < d ≤ 0.5 μm 0.5 < d ≤ 1.0 μm 1.0 < d ≤ 5.0 μm 5.0 μm < d |
|
| Sensor | Laser optical particle counter |
| Sampling rate | 1 min. |
| Flow rate | 2.83 l/min |
| Pressure Dew Point | |
| Accuracy | ± 1 °C Td (0 ... 20 °C Td) ± 2 °C Td (-70 ... 0 °C Td) ± 3 °C Td (-100 ... -70 °C Td) |
| Selectable units | °C, °F |
| Measuring range | -100 ... +20 °C Td |
| Sensor | QCM + Polymer |
| Response time (t90) | -20 °C Td -> -60 °C Td = < 240 sec -60 °C Td -> -20°C Td = < 30 sec @ 4 l/min |
| Oil vapor | |
| Accuracy | 5 % of value +/- 0.003 mg/m³ |
| Detection limit | 0.003 mg/m³ |
| Resolution | 0.001 mg/m³ |
| Selectable units | mg/m³ |
| Measuring range | 0.001 ... 5.000 mg/m³ |
| Sensor | PID (Photoionisation detector) |
| UV lamp lifetime | 1 year or 6000 working hours, whichever comes first |
| Sampling rate | 1 sec. |
| Pressure | |
| Accuracy | 0.5 % FS |
| Measuring range | 0.1 ... 1.6 MPa(g) |
| Sensor | Piezo resistive sensor |
| Temperature | |
| Accuracy | ± 0.3 °C |
| Measuring range | -30 ... +70 °C |
| Sensor | Pt100 |
| Reference conditions | |
| Selectable conditions | ISO1217 20 °C 1000 mbar |
SIGNAL INTERFACE & SUPPLY | |
| Fieldbus | |
| Protocol | Modbus/TCP |
| Update rate | 1 / sec. |
| Alarm output | |
| Relay | 2 x Changeover Relay (freely programmable) |
| Rating | 230 VAC, 3A |
| Power Supply | |
| Voltage supply | 100 ... 240 VAC, 50/60 Hz |
| Current consumption | 50 VA |
| Interface | |
| USB | USB Micro with OTG support |
GENERAL DATA | |
| Configuration | |
| Others | Device comes pre-configured Configuration can be done via on-screen touch |
| Display | |
| Integrated | Touchscreen, Size: 5“, Resolution: 800 x 480 px |
| Data Logger | |
| Storage | Up to 3 million recorded data sets (10 channels each) |
| Material | |
| Process connection | Brass nickel-plated, FKM |
| Housing | Sheet steel, powder coated cabinet |
| Miscellaneous | |
| Electrical connection | AC Clamp Terminals, M12, RJ45 |
| Protection class | IP55 (cover lid closed) |
| Approvals | CE |
| Prozessanschluss | Micro quick connector, full passthrough, male (1.5 m hose with coupling included) |
| Weight | 15 kg |
| Operating conditions | |
| Medium | Compressed Air, Nitrogen N₂, Carbon dioxide CO₂ (software setting) |
| Medium quality | ISO 8573-1: 4.4.4 or better |
| Medium temperature | 0 ... + 40 °C |
| Medium humidity | Medium humidity < 40 % rH, no condensation |
| Operating pressure | 0.3 ... 1.5 MPa(g) |
| Ambient temperature | 0 ... +50 °C |
| Ambient humidity | 0 ... 90 % rH |
| Storage temperature | -10 ... +70 °C |
| Transport temperature | -10 ... +70 °C |
