S330 / S331
S330 / S331 Écran et enregistreur de données avec passerelle et fonctions IoT
Solution puissante d’enregistrement et d’affichage des données avec de multiples possibilités de connexion pour les instruments SUTO et tiers.
Unité centrale et passerelle pour systèmes de surveillance
Écran tactile haute résolution 5" couleurs
Connexions polyvalentes avec jusqu'à 20 entrées de capteur
Prise en charge de l'IIoT avec connexion au logiciel S4M
Surveillance des alarmes pour tous les canaux de mesure
Enregistreur de données avec 100 millions de valeurs
2 x SUTO + 16 x Modbus/RTU + 2 x capteur analogique/d'impulsions
Modbus/RTU et Modbus/TCP en standard
L’enregistreur de données et écran S330 / S331 offre une solution universelle pour l’affichage et l’enregistrement de tous les paramètres pertinents d’un système d’air comprimé. Il s’agit notamment du débit, du point de rosée, de la pression, de la température, de la consommation électrique, de l’état du compresseur, etc. Cet appareil offre une solution d’enregistrement et d’affichage des données puissante mais économique pour une gestion et une surveillance optimales et fiables de votre système d’air comprimé.
S331 Compact Version : unité centrale pour votre système
L’enregistreur de données S331 est utilisé pour collecter et enregistrer les données de mesure de différents appareils de terrain. Il fait office d’unité centrale dans laquelle toutes les données de mesure sont enregistrées et visualisées en toute sécurité. Les sorties de communication numériques font du S331 non seulement un écran et un enregistreur de données, mais aussi une passerelle pour la connexion aux services IIoT et aux solutions logicielles modernes.
Version S331 Flex : plus de puissance et un espace de câblage interne plus grand
La version S331 Flex, une mise à niveau de la taille de la version S331 Compact, dispose d’une conception matérielle améliorée pour plus de stabilité et de fiabilité. De même, le boîtier plus grand offre plus de place pour le passage des câbles internes et plus de puissance pour les capteurs connectés. Elle conserve toutes les spécifications techniques de la version S331 Compact et fonctionne comme un point central de collecte de données qui enregistre et gère efficacement les données de mesure de plusieurs appareils de mesure.
Solution d’affichage S330
Le S330 est un appareil d’affichage facile à installer, doté d’un écran graphique haute résolution de 5″. Celui-ci permet une utilisation simple, où les détails sont affichés avec beaucoup plus de netteté que sur de nombreux écrans plus petits et à faible résolution. Grâce aux interfaces Modbus/RTU et Modbus/TCP intégrées, le S330 peut également être utilisé comme convertisseur de signaux.

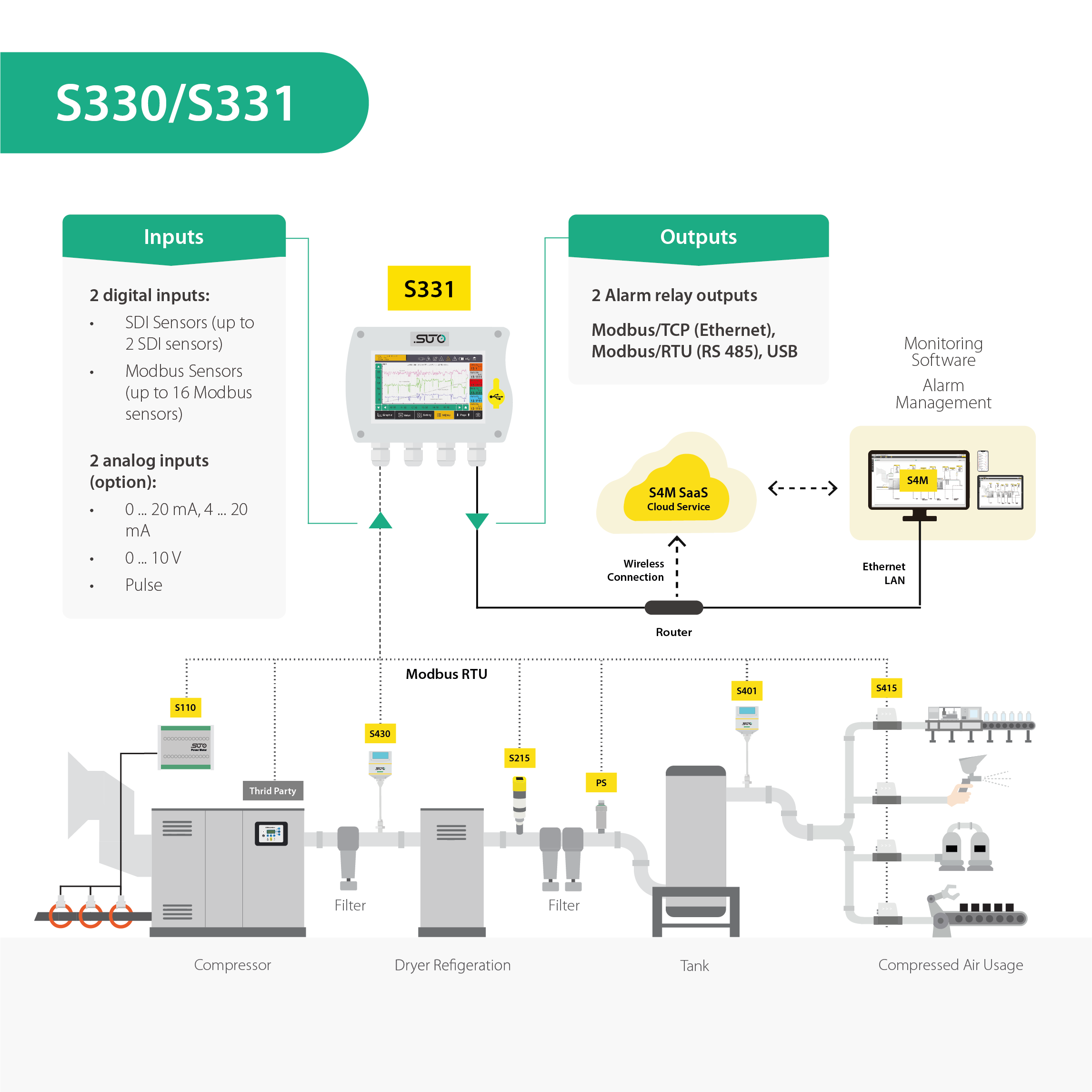

Différentes possibilités de connexion
Le S330 / S331 dispose d’entrées numériques pour les capteurs SUTO SDI et les capteurs Modbus/RTU. Pour raccorder correctement les capteurs Modbus/RTU à un système de bus RS 485, il est recommandé de chaîner les capteurs à l’une des entrées. À cet effet, SUTO propose un répartiteur RS 485 pour simplifier la connexion. De cette manière, il est possible de connecter jusqu’à 16 capteurs à l’entrée maître, ce qui augmente la polyvalence du système et permet de surveiller des installations entières avec un seul enregistreur de données (des alimentations supplémentaires pour les appareils de terrain peuvent être nécessaires).
Connexion de capteurs tiers
En utilisant le protocole standard de l’industrie Modbus/RTU, le S330 / S331 supporte des capteurs tiers qui peuvent être facilement intégrés dans le système de surveillance. Les appareils de terrain peuvent être facilement configurés à l’aide du logiciel de configuration, ce qui permet d’ajouter un capteur tiers en quelques secondes. Toutes les données des capteurs connectés peuvent être enregistrées dans la mémoire interne. Celui-ci peut être utilisé pour des calculs de canaux virtuels. Toutes les valeurs en temps réel sont également transmises aux solutions logicielles et de surveillance connectées.
Collectez les données de vos capteurs pour une analyse plus approfondie
Avec le logiciel gratuit SUTO S4A, les enregistrements sont téléchargés sur le PC via USB, LAN ou sans fil via le modem LTE/4G. L’analyse de base peut être effectuée dans S4M. Pour des analyses de compresseurs plus sophistiquées, le logiciel SUTO CAA (y compris avec le S551) offre de nombreuses fonctions avancées comme par ex : les statistiques de performance des compresseurs telles que le rendement, la fourniture d’air, les cycles de charge/décharge ainsi que l’analyse des fuites, la création de rapports et bien plus encore. Vous avez besoin d’informations supplémentaires ou de conseils d’application pour la connexion de nos appareils de terrain ? Veuillez nous contacter ici.
S331 Compact Version : votre unité centrale pour la saisie de données, compacte et efficace
S331 version Flex : alimentation améliorée des capteurs, espace de câblage interne plus grand
L’enregistreur universel d’affichage et de données peut afficher et enregistrer tous les paramètres pertinents (débit, consommation, point de rosée, pression, température, consommation électrique, état du compresseur, etc.) dans un système d’air comprimé.
SIGNAL / SCHNITTSTELLE & VERSORGUNG | |
Datenlogger | |
Lagerung | Intern, bis zu 100 Millionen Messwerte |
Abtastrate | Wahlweise >=1s, Max 59 mm:59 ss |
Eingangssignale | |
Digitaler Eingang | 2 x SDI Sensoren 16 x RS-485 Modbus RTU Sensoren 2 x 0 ... 20 mA / 4 ... 20 mA / 0 ... 10V |
Analoger Eingang | 2 x 0/4 ... 20 mA; 2 x 0... 10 V; 2 x Puls |
Impulseingang | 100 Hz maximal; 28 V, 10 Ma |
Ausgangssignale | |
Analog/Impulsausgang | 4 ... 20 mA-Signal und Impulssignal von Sensoren können mit Hilfe der Anschlussplatine durch das Display geschleift werden |
Alarm-Ausgang | 2 Relais, 230 VAC, 3 A, NC |
Feldbus Schnittstelle | |
Protokoll | Modbus/TCP (Ethernet), Modbus/RTU (RS 485) |
Elektrische Daten | |
Stromversorgung | 100 ... 240 VAC, 20 VA (option, A1663) 18 ... 30 VDC, 20 W (option, A1664) |
Sensorversorgung | 24 V, 10 W |
Datenschnittstelle | |
Verbindung | Modbus/TCP (Ethernet), Modbus/RTU ( RS 485), USB |
ALLGEMEINE SPEZIFIKATION | |
Konfiguration | |
PC Software | S4C-Anzeige-Software |
Display | |
Integriert | Größe: 5" hochauflösendes Grafikdisplay Auflösung: 800 x 480 Pixel Touchscreen |
Material | |
Gehäuse | PC + ABS |
Sonstiges | |
Elektrischer Anschluss | Schraubklemmverbinder |
Schutzart | IP65 |
Zulassungen | CE |
Gehäuse | Paneel, wandmontierbar |
Abmessungen | Siehe Maßzeichnung |
Durchmesser der Kabeleinführung | 4.5 ... 8 mm |
Kabel | Angebot: AWG 12 ... AWG 24, 0.2 ... 2.5 mm²; Signale: AWG 16 ... AWG 28, 0.14 ... 1.5 mm² |
Gewicht | 0.52 kg |
Betriebsparameter | |
Umgebungstemperatur | 0 ... +50 °C |
Umgebungsfeuchte | < 90 % |
Lagertemperatur | -20 ... +70 °C |
Transporttemperatur | -20 ... +60 °C |
Angegebene Genauigkeit unter folgenden Bedingungen: |
|
Umgebungstemperatur 23 °C ±3 °C Prozesstemperatur 23 °C ±3 °C Umgebungsfeuchte < 95%, keine Kondensation Luftstrom > 2 l/min am Sensorelement |
