S401 Basınçlı hava ve gazlar için termal kütle akış ölçer (dalma sensörü)
Basınçlı hava ve gaz sistemlerinde doğru akış ölçümü için yüksek verimli delici akış ölçer.
Verimlilik ve güvenilirliğin kolay izlenmesi
Basınç ve sıcaklık dalgalanmalarından bağımsız
Yapılandırma ve canlı ölçümler için mobil uygulama
Basınçlı hava sistemine sorunsuz entegrasyon
Geniş ölçüm aralığı ile hızlı tepki süresi
Ölçüm değerlerinin gösterilmesi için renkli ekran
İzole 4 ... 20 mA ve puls; Modbus/ RTU; Modbus/ TCP; M-Bus
Basınç altında kurulum (DN25 ila DN500)
Termal kütle akış teknolojisi
S401, ölçüm prensibi nedeniyle basınçlı hava basıncı ve sıcaklığının kompanzasyonunu gerektirmeyen bir termal kütle akış ölçerdir. Bu, standart akış ve tüketimi ölçmek için ek sıcaklık ve basınç ölçümlerine gerek olmadığı anlamına gelir.
Farklı gazların basit ölçümü
Termal kütle akış prensibi sayesinde S401 basınçlı hava akış ölçer, nitrojen (N2), CO2 ve diğer birçok teknik gaz gibi diğer gazlarda da kullanıma uygundur. Gaz türleri sensör ayarlarından kolayca seçilebilir ve farklı gazlar için önceden tanımlanmış gaz kalibrasyonları en yüksek doğruluğu sağlar.
S401 sensör teknolojisi yüksek çözünürlük ve yüksek örnekleme hızı sunarak hızlı ve doğru ölçüm sağlar. Akış ölçer iki kalibrasyon eğrisini saklayabilir, böylece sensör doğruluk kaybı olmadan iki farklı gazda kullanılabilir.
İsteğe bağlı renkli ekran
Opsiyonel renkli ekran, akım akışı ve toplam tüketim gibi tüm ölçülen değerleri göstermek için kullanılır. Aynı zamanda ekran, boru çapından gaz türlerine ve çıkış ayarlarına kadar sensör ayarlarını yönetmek için kullanılabilir.
Çeşitli sinyal çıkışları
S401 akış ölçer çeşitli sinyal çıkış seçenekleri sunar. Basınçlı hava akışını ve toplam basınçlı hava tüketimini okumak için izole edilmiş 4…20 mA analog ve puls çıkışı ile donatılabilir.
Alternatif olarak, tüm ölçüm değerlerini dijital arayüz üzerinden almak için bir Modbus/RTU veya Modbus/TCP arayüzü kullanılabilir. Dijital sayaç okuma için 2 telli bir M-Bus çıkışı ile de donatılabilir.
Farklı çıkış sinyalleri sayesinde sensör, S331 Veri Kaydedici gibi SUTO ekranlarına kolayca bağlanabilir. Akış ölçer, ekranlar ve kontrolörler (PLC) gibi üçüncü taraf cihazlara da bağlanabilir, ancak doğrudan izleme yazılımı çözümlerine de bağlanabilir.
Kolay kurulum

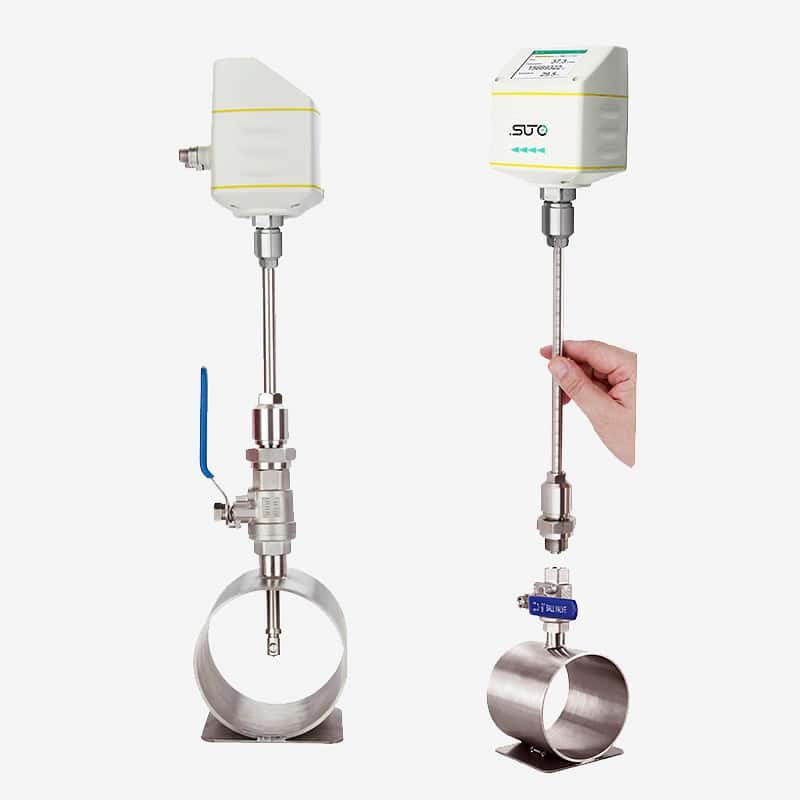

Debimetre, standart bir küresel vana aracılığıyla basınç altında kolayca monte edilebildiğinden, kalibrasyon için kolayca çıkarılabilir. Böylece basınçlı hava sisteminin kapatılması ve bunun sonucunda ortaya çıkan duruş süreleri ve maliyetler önlenebilir. Gaz tipi, akış birimi ve referans standartları gibi çeşitli ayarlar ihtiyaçlarınıza göre ex olarak ayarlanabilir.
Akıllı telefon uygulaması üzerinden çevrimiçi ölçümler ve yapılandırma
Ücretsiz S4C-FS mobil uygulaması, kullanıcının sensörü gereksinimlere göre kolayca yapılandırmasına olanak tanır. Akıllı telefon uygulaması, sensör ayarlarını sahada kablosuz olarak değiştirme imkanı sunar. Akış ölçerlerin kurulumu ve yapılandırılması hiç bu kadar kolay olmamıştı.
Özel akış aralıkları veya diğer gaz türleri gibi özel gereksinimleriniz varsa, lütfen buradan bizimle iletişime geçin.
- Ana ve dağıtım hatlarında basınçlı hava/gaz tüketimi ve akış ölçümü
- Dağıtım şebekesinde basınçlı hava maliyetlerinin tahsisi
- Basınçlı hava ve gaz sistemlerinin verimliliğinin ve performansının izlenmesi
MEASUREMENT | |
| Flow | |
| Accuracy | 1.5 % of reading ± 0.3 % FS (optional 1 % of reading) |
| Selectable units | m3/h, m3/min, l/min, l/s, cfm, kg/h, kg/min, kg/s |
| Repeatability | 0.25 % of reading |
| Sensor | Thermal mass flow sensor |
| Sampling rate | 10 samples / sec |
| Turndown ratio | 200:1 |
| Response time (t90) | 0.1 sec |
| Consumption | |
| Selectable units | m3, ft3, l |
| Reference conditions | |
| Selectable conditions | 20 °C 1000 mbar (ISO1217), 0 °C 1013 mbar (DIN1343) freely adjustable |
SIGNAL INTERFACE & SUPPLY | |
| Analog output | |
| Signal | 4 ... 20 mA (4-wire), isolated |
| Scaling | 0 ... max flow, freely adjustable |
| Load | max. 250 Ohm |
| Update rate | Value updated ever 1 sec |
| Pulse output | |
| Signal | Switch output, normally open, max. 30 VDC, 20 mA |
| Scaling | 1 pulse per consumption unit (selectable) |
| Fieldbus | |
| Protocol | Modbus/RTU, Modbus/TCP |
| Update rate | Value updated ever 1 sec |
| Supply | |
| Voltage supply | 15 ... 30 VDC |
| Current consumption | max. 200 mA |
GENERAL DATA | |
| Configuration | |
| Wireless | S4C-FS App for mobile phones |
| PC Software | USB Service Kit + Software |
| Others | Display with 2 touch buttons |
| Display | |
| Integrated | 2.4” color graphic display with 3 touch buttons |
| Material | |
| Process connection | Stainless steel 1.4404 (SUS 316L) |
| Housing | PC + ABS |
| Sensor | Ceramic, glass coated |
| Metal parts | Stainless steel 1.4404 (SUS 316L) |
| Miscellaneous | |
| Electrical connection | 2 x M12 (5 pole); 1 x M12 (8-pole x-coded) for TCP |
| Protection class | IP65 |
| Approvals | CE, RoHS, FCC |
| Process connection | S401: G1/2” (ISO 228/1) S421: Measuring section with R-thread or Flange |
| Weight | S401: 0.9 kg S421: 0.4 kg (without measuring section) |
| Operating conditions | |
| Medium | Air, N₂, O₂, CO₂ and other gases |
| Medium quality | ISO 8573: 4.4.3 or better |
| Medium temperature | -30 ... +140 °C |
| Medium humidity | < 90 % rH, no condensation |
| Operating pressure | max. 5.0 MPa (> 1.6 MPa need installation device) |
| Ambient temperature | -30 ... +70 °C, -10 ... +50 °C (with display) |
| Ambient humidity | < 99 % rH |
| Storage temperature | -30 ... +70 °C |
| Transport temperature | -30 ... +70 °C |
| Pipe sizes | S401: ½” ... 12” (bigger pipes on request) S421: ½” ... 3” |
Volumetric Flow Ranges | ||||||
| Pipe Specifications | S401 | S421 | ||||
| Anschlussgewinde | DN | DI (mm) | S401-S (m3/h) | S401-M (m3/h) | S401-H (m3/h) | Measuring range from to |
| ½” | DN15 | - | - | 0.5 ... 90 m3/h | ||
| ¾” | DN20 | - | - | 0.9 ... 170 m3/h | ||
| 1” | DN25 | 27.3 | 0.5 ... 147.7 | 0.6 ... 294.7 | 0.6 ... 356.9 | 1.5 ... 290 m3/h |
| 1¼” | DN32 | 36.0 | 0.9 ... 266.3 | 1.2 ... 531.5 | 1.2 ... 643.5 | 2 ... 500 m3/h |
| 1½” | DN40 | 41.9 | 1.2 ... 366.7 | 1.5 ... 731.9 | 1.5 ... 886.2 | 3 ... 700 m3/h |
| 2” | DN50 | 53.1 | 2.0 ... 600.1 | 2.5 ... 1197.6 | 3.0 ... 1450.0 | 4 ... 1000 m3/h |
| 2½” | DN65 | 68.9 | 3.5 ... 1026.5 | 5.0 ... 2048.6 | 5.0 ... 2480.4 | 6 ... 1500 m3/h |
| 3” | DN80 | 80.9 | 5.0 ... 1424.4 | 7.0 ... 2842.7 | 7.0 ... 3441.9 | 8 ... 2500 m3/h |
| 4” | DN100 | 100.0 | 10 ... 2183.3 | 12 ... 4357.2 | 12.0 ... 5275.7 | |
| 5” | DN125 | 125.0 | 13 ... 3419.6 | 18 ... 6824.4 | 18.0 ... 8263.1 | |
| 6” | DN150 | 150.0 | 18 ... 4930.1 | 25 ... 9838.9 | 25.0 ... 11913.1 | |
| 8” | DN200 | 200.0 | 26 ... 8785.6 | 33 ... 17533.3 | 42.0 ... 21229.5 | |
| 10” | DN250 | 250.0 | 40 ... 13743.9 | 52 ... 27428.5 | 60.0 ... 33210.7 | |
| 12” | DN300 | 300.0 | 60 ... 19814.8 | 80 ... 39544.1 | 100.0 ... 47880.4 | |
