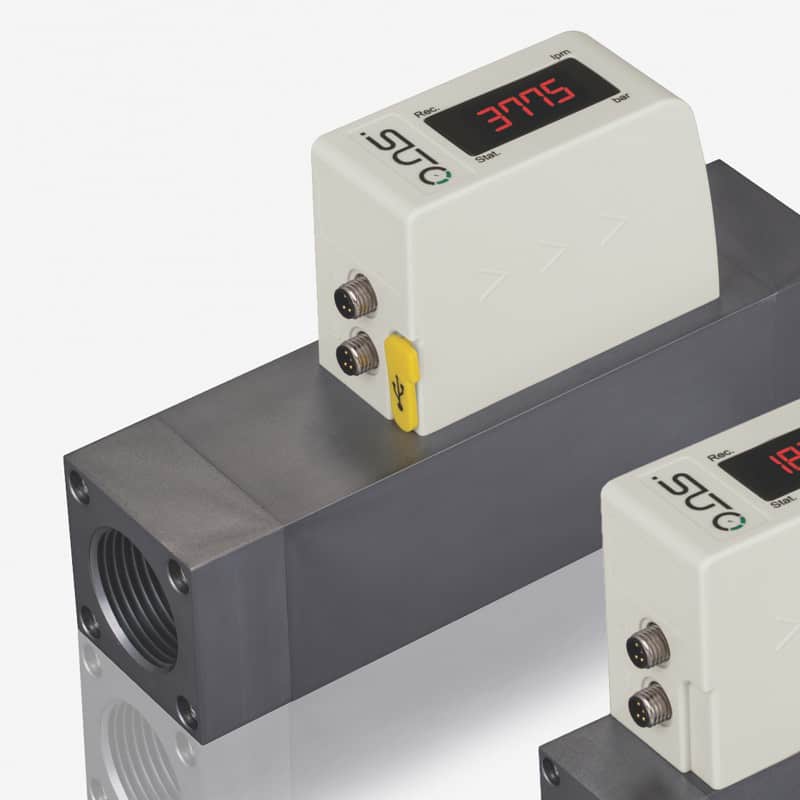

S418-V Vakum uygulamaları için kompakt akış ölçer
Inline sensör
Güç vakum pompalarının hassas bir şekilde izlenmesi için kompakt vakum akış ölçer.
Kullanım noktasında verimli vakum akış ölçümleri
Entegre basınç sensörü
Akış doğrultucu sayesinde doğru sonuçlar
Canlı değerler ve yapılandırma için akıllı telefon uygulaması
Basit ve uygun maliyetli süreç izleme
Rahat kurulum ve büyük esneklik
İzole 4 ... 20 mA ve puls; Modbus/ RTU; M-Bus
G iç dişli: DN8, DN15, DN20 veya DN25
Kompakt S418-V vakum akış ölçer, vakum uygulamaları için doğrudan kullanım noktasında basit ama etkili bir izleme çözümü sunar. Hat içi akış ölçer, vakum pompalarının performansını izlemek için tasarlanmıştır. Gerçek akış hızını ve vakum pompalarının düşük basınç tarafındaki mutlak basıncı ölçer.
Termal kütle akış teknolojisinin kullanılması sayesinde, akış ölçer sıcaklık ve basınç dalgalanmalarına karşı da dayanıklıdır.
Vakum sistemi optimizasyonu ve güvenilirliği
Akış ölçer, kullanım noktasında akış hızını, tüketimi, basıncı ve sıcaklığı izleyerek vakum sisteminin verimliliğini optimize etmeye ve optimizasyon potansiyelini keşfetmeye yardımcı olur.
Mutlak basınç sensörü ile donatılmış olan bu cihaz, sadece vakum basıncını değil aynı zamanda gerçek vakum akış hızını da gösterir. Bu parametreler vakum uygulamalarında çok önemli değerlerdir ve operatörün proses güvenilirliğini sağlamasına yardımcı olur.
Esnek kurulum
S418-V kullanım noktasında büyük esneklik sunar ve her yere kurulabilir. Entegre ekranlı vakum sensörü DN8, DN15, DN20 ve DN25 (dişi G dişli) çeşitli boru boyutları için mevcuttur.
Yapılandırma ve gerçek zamanlı veriler için akıllı telefon uygulaması
Akış ölçer, SUTO S4C-FS uygulaması aracılığıyla kolayca yapılandırılabilir. Gerçek zamanlı veriler akıllı telefondaki uygulama aracılığıyla da okunabilir. Bu, mevcut veriler ve durum hakkında hızlı bir genel bakış elde etmeye yardımcı olur.
Vakum uygulamanızı ne kadar yakından izleyebilirseniz, süreç akışındaki zayıf noktaları keşfetme ve böylece sürekliliği ve karlılığı sağlama olasılığınız o kadar artar. Uygulamanız için mümkün olan en iyi yapılandırmayı bulmak için lütfen bizimle buradan iletişime geçin.
S418-V vakum pompalarının performansını izlemek için kullanılır. Mutlak basınç sensörü ile donatılmış olup, sadece vakum basıncını değil aynı zamanda mevcut vakum akışını da gösterir. Bu parametreler vakum uygulamalarında en kritik değerlerdir ve operatörlerin proses güvenliğini sağlamalarına yardımcı olur.
MESSUNG | |
| Durchfluss | |
| Genauigkeit | 1.5 % o.RDG ±0.3 % FS |
| Auswählbare Einheiten | m³/h, l/min, cfm, kg/h |
| Messbereich | siehe Tabelle auf voriger Seite |
| Wiederholbarkeit | 0.5 % o.RDG |
| Sensor | Thermischer Massendurchflusssensor |
| Abtastrate | 10/sec |
| Turndown-Verhältnis | 100:1 |
| Ansprechzeit (t90) | 0.5 sec |
| Verbrauch | |
| Wählbare Einheiten | m³, ft³, l, kg |
| Druck | |
| Genauigkeit | 0.5 % FS |
| Auswählbare Einheiten | bar, psi |
| Messbereich | 0.01 ... 1.6 bar(a) |
| Sensor | Piezo-Widerstandssensor |
| Referenzbedingungen | |
| Wählbare Bedingungen | 20 °C 1000 mbar (ISO1217), |
SIGNAL / SCHNITTSTELLE & VERSORGUNG | |
| Analogausgang | |
| Signal | 4 ... 20 mA, isolated |
| Skalierung | 0 ... max Durchfluss, frei einstellbar |
| Belastung | max. 250 Ohm |
| Aktualisierungsrate | 3/sec |
| Impulsausgang | |
| Signal | Schaltausgang, normalerweise offen, max. 30 VDC, 200 mA |
| Skalierung | 1 Impuls pro Verbrauchseinheit |
| Feldbus | |
| Protokoll | Modbus/RTU |
| Versorgung | |
| Spannungsversorgung | 15 ... 30 VDC |
| Derzeitiger Verbrauch | 120 mA @ 24 VDC |
| Datenschnittstelle | |
| Verbindung | USB micro |
ALLGEMEINE SPEZIFIKATION | |
| Konfiguration | |
| Kabellos | S4C-FS App für Mobiltelefone |
| PC Software | S4A PC Software für Datenanalyse (Download auf www.suto-itec.com) |
| Display | |
| Integriert | 4-stellige LED |
| Data Logger | |
| Speicherung | 8 Mio. Messwerte |
| Material | |
| Prozessanschluss | Aluminiumlegierung |
| Gehäuse | PC + ABS |
| Sensor | Glasbeschichteter Widerstandssensor |
| Metallteile | Aluminiumlegierung |
| Sonstiges | |
| Elektrischer Anschluss | 2 x M8 (4-polig)) |
| Schutzart | IP54 |
| Zulassungen | CE, RoHS, FCC |
| Prozessanschluss | G-Innengewinde |
| Gewicht | 0.45 ... 1.3 kg (abhängig vom Modell) |
| Betriebsparameter | |
| Medium | Air, N₂, O₂, CO₂ und andere Gase |
| Mediumsqualität | ISO 8573: 4.4.3 oder besser |
| Mediumstemperatur | 0 ... 50 °C |
| Mediumsfeuchtigkeit | < 90 % rH, keine Kondensation |
| Betriebsdruck | Max. 0 ... 10 bar(g) |
| Umgebungstemperatur | 0 ... 50 °C |
| Umgebungsfeuchtigkeit | < 95 % rH |
| Lagertemperatur | -30 ... 70 °C |
| Transporttemperatur | -30 ... 70 °C |
| Rohrmaße` | DN8, DN15, DN20, DN25 |
MESSBREICHE | |||||
| Prozessanschluss | DN8 | DN15 | DN20 | DN25 | Absoluter Druck (mbar) |
| Vakuumfluss in l/min | 56 | 222 | 444 | 778 | 900 |
| 63 | 250 | 500 | 875 | 800 | |
| 71 | 286 | 571 | 1000 | 700 | |
| 83 | 333 | 667 | 1167 | 600 | |
| 100 | 400 | 800 | 1400 | 500 | |
| 125 | 500 | 1000 | 1750 | 400 | |
| 167 | 557 | 1333 | 2333 | 300 | |
| 250 | 1000 | 2000 | 3500 | 200 | |
| 500 | 2000 | 4000 | 7000 | 100 | |
| Messbereiche für S418-V unter folgenden Bedingungen: • Standard Durchfluss in Luft in l/min • Referenzdruck: 1000 mbar • Referenztemperatur: +20 °C |
|||||
VAKUUMMESSWERTE | ||||
| bar(a) | inch Hg(g) | kPa(g) | bar(g) | mbar(a) |
| 1.00 | 0.00 | 0 | 0.00 | 1000 |
| 0.90 | -2.95 | -10 | -0.10 | 900 |
| 0.80 | -5.91 | -20 | -0.20 | 800 |
| 0.70 | -8.86 | -30 | -0.30 | 700 |
| 0.60 | -11.81 | -40 | -0.40 | 600 |
| 0.50 | -14.77 | -50 | -0.50 | 500 |
| 0.40 | -17.72 | -60 | -0.60 | 400 |
| 0.30 | -20.67 | -70 | -0.70 | 300 |
| 0.20 | -23.63 | -80 | -0.80 | 200 |
| 0.10 | -26.58 | -90 | -0.90 | 100 |
| 0.01 | -29.24 | -99 | -0.99 | 10 |
