S220 OEM
S220 OEM Taupunktmessgerät für Druckluft und Gase
Präzise Taupunktmessung in hochmodernen OEM-Anwendungen mit einem großen Messbereich von -100 … +20 °C Td.
Leistungsstarke Taupunkt-Überwachung am Einsatzort
Präzise Messung mit einer Genauigkeit von ± 2 °C Td
Flexible Anwendung durch kompaktes Design
Überwachung der Druckluftqualität und Luftfeuchtigkeit
Duales Sensorsystem für hohe Präzision
Für High-Tech-Anwendungen von -100 ... 20 °C Td CD
4 ... 20 mA 2-Draht / 3-Draht und Modbus/RTU
Gemessene Gase: Luft, Argon, O2, N2, CO2
Das SUTO S220 OEM Taupunktmessgerät ist eine zuverlässige Taupunktüberwachungslösung für OEM-Anwendungen, die Ihnen eine langfristige, stabile Überwachung ermöglicht. Es deckt einen Bereich von -100 … +20 °C Td ab, welches den S220 OEM zur idealen Wahl für Taupunktmessungen unter High-Tech-Bedingungen, gemäß der Druckluftqualitätsnorm ISO 8573-1, macht.
Dank der zuverlässigen und langzeitstabilen Messungen reduziert das S220 die Wartungskosten, indem es die Zeit zwischen den Kalibrierungsintervallen verlängert.
Plug and Play Taupunktüberwachung
Mit dieser Generation von Taupunktsensoren bietet SUTO OEM-Kunden eine Plug & Play-Lösung zur Überwachung von Druckluft. Von Grund auf neu entwickelt, mit der neuesten Technologie und all unserer Erfahrung, hebt sich der S220 OEM von jedem Wettbewerb ab.
Einzigartiger Dreifachsensor
Die Kombination unseres hochentwickelten QCM-Sensors und des bekannten Polymersensors macht den S220 OEM zum ersten Taupunktsensormodell auf dem Markt, das über den gesamten Bereich von -100 °C Td bis +20 °C Td genau misst. Durch den Einbau eines zusätzlichen Drucksensors in das Messgerät kombiniert SUTO 3 Sensorelemente (Polymer, QCM, Druck) in einem Taupunktmessgerät.
Verschiedene Ausgangsanschlüsse
Das S220 OEM Taupunktmessgerät ist mit 2-Draht- oder 3-Draht-Analogausgangssignalen 4… 20 mA erhältlich, zusätzlich sind die Modelle mit einer Modbus/RTU-Digitalschnittstelle verfügbar.

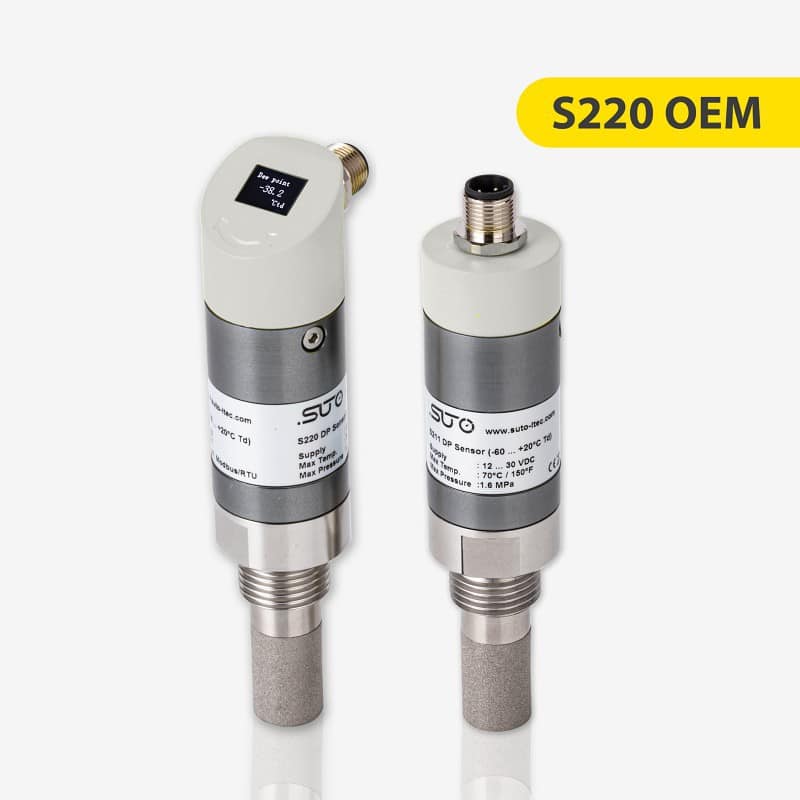

Optionales Display
Das optionale OLED-Display, das direkt am Sensor angebracht ist, liefert Echtzeitwerte vor Ort. Das Display kann leicht um 340° gedreht werden, um es an jede Anwendung anzupassen. Die Abdeckung des Displays besteht aus robustem Polycarbonat mit ABS-Verstärkung, um rauen Umgebungen standzuhalten.
Langfristig stabile Messungen
Das Hauptgehäuse besteht aus einer hochwertigen Aluminiumlegierung mit einer weichen Oberfläche. Der Prozessanschluss besteht aus rostfreiem Stahl 1.4301 (SUS 304) und ist für eine lange Lebensdauer ausgelegt. Die obere Abdeckung besteht aus Aluminium in der gleichen Qualität wie der Hauptkörper.
SUTO-Austauschservice
Der Austausch-Kalibrierungsservice eliminiert Ausfallzeiten und ermöglicht dem Benutzer eine lückenlose Aufzeichnung ihrer Taupunktmessungen.
Der Benutzer erhält vorab ein kalibriertes Gerät mit einem Kalibrierungszertifikat und denselben Geräteeinstellungen. Das Vor-Ort-Gerät wird dann gegen das kalibrierte Gerät ausgetauscht und an den Lieferanten zurückgeschickt. Weitere Informationen über unseren Austauschservice finden Sie hier.
Bitte kontaktieren Sie uns hier für weitere Beratung oder spezielle Anfragen.
Der OEM-Taupunktsensor S220 bietet einen großen Messbereich von -100 … +20 °C Td und stützt sich auf innovative Sensorelemente für Hightech-Anwendungen.
S211 / S215 / S220
Anleitungen
S217 OEM IO-Link
AnleitungenS220 OEM UNF
AnleitungenS220 OEM
AnleitungenS201/ S211/ S212/ S215/ S217/ S220/ S230/ S231/ S305/ S505/ S520 – CE & UKCA KONFORMITÄTSERKLÄRUNG
CE / UKCA DOC
S220 OEM UNF
Anleitungen
MESSUNG | |
| Taupunkt | |
| Genauigkeit | ± 1 °C Td (0 ... 20 °C Td) ± 2 °C Td (-60 ... 0 °C Td) ± 3 °C (-100 ... -60 °C Td) |
| Auswählbare Einheiten | °C, °F, bar(g), MPa(g), psi(g), % rH, g/m³, mg/m³, g/m³ atm., mg/m³ |
| Messbereich | -100 ... +20 °C Td |
| Wiederholbarkeit | 0.25 % vom Messwert |
| Sensor | Polymer + QCM |
| Ansprechzeit t90 (@ 4l/min) | 0 °C Td ➞ -80 °C Td ≤ 420 sec -80 °C Td ➞ 0 °C Td ≤ 90 sec @ 4 l/min |
| Druck | |
| Genauigkeit | 0.5 % FS |
| Messbereich | 0 ... 1.6 MPa |
| Sensor | Piezo-resistiv |
| Temperatur | |
| Genauigkeit | +/- 0.3 °C |
| Messbereich | -30 ... +70 °C |
| Sensor | Pt100 |
| Referenzbedingungen | |
| Wählbare Bedingungen | 20 °C 1000 mbar (ISO1217), 0 °C 1013 mbar (DIN1343) Frei einstellbar |
ALLGEMEINE SPEZIFIKATION | |
| Konfiguration | |
| PC Software | S4C-DP Application |
| Display (Optional) | |
| Integriert | 0.66” OLED Display, zeigt den Messwert und die Einheit |
| Material | |
| Prozessanschluss | Edelstahl 1.4301 (SUS 304) |
| Gehäuse | Display Kappe: PC + ABS |
| Sensor | Polymer + Quartz-Crystal |
| Metallteile | Sinterfilter (Rostfreier Stahl) |
| Sonstiges | |
| Elektrischer Anschluss | M12, 5-polig |
| Schutzart | IP65 |
| Zulassungen | CE |
| Prozessanschluss | G 1/2” (ISO 228/1) oder UNF 5/8" (ANSI B1.1) |
| Gewicht | 180 g |
| Betriebsparameter | |
| Medium | Luft, Argon, O₂, N₂, CO₂* |
| Medium Qualität | ISO 8573-1: 4.6.3 oder besser |
| Mediumstemperatur | -30 ... +70 °C |
| Mediumsfeuchtigkeit | ≤ 50 °C Td |
| Betriebsdruck | 0.1 ... 1.6 MPa |
| Umgebungstemperatur | 0 ... +50 °C |
| Umgebungsfeuchte | 0 ... 100 % rH |
| Lagertemperatur | -20 ... +50 °C |
| Transporttemperatur | -30 ... +70 °C |
SIGNAL / SCHNITTSTELLE & VERSORGUNG | |
| Analogausgang | |
| Signal | 4 ... 20 mA 2-Leiter oder 4 ... 20 mA 3-Leiter |
| Skalierung | 4 mA = -60; 20 mA = +20 °C Td; frei einstellbar |
| Belastung | 250R |
| Aktualisierungsrate | 3 / sec |
| Feldbus | |
| Protokoll | Modbus/RTU |
| Aktualisierungsrate | 1/sec |
| Versorgung | |
| Versorgungsspannung | 15 ... 30 VDC |
| Stromaufnahme | 2-Leiter: 4 ... 20 mA 3-Leiter: 40 mA @ 24 VDC 3-Leiter mit Display: 50 mA @ 24 VDC |
