S415

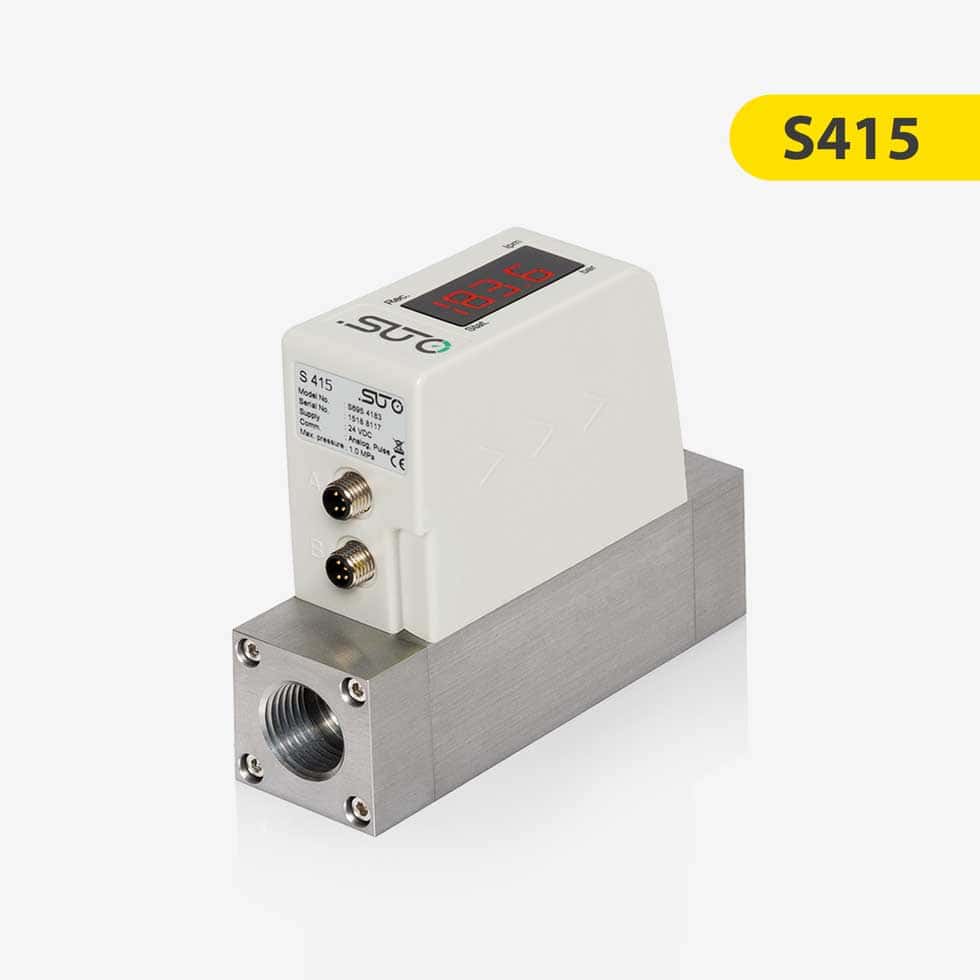

S415 Kompakter Durchflussmesser für Druckluft und Stickstoff (Eco-Inline)
Zuverlässige und sehr wirtschaftliche Druckluft- und Stickstoff-Verbrauchsmessung direkt an der Entnahmestelle.
Kompakter Sensor für die Installation direkt am Einsatzort
Einfache Integration und hohe Wirtschaftlichkeit
Kein gerader Einlass erforderlich (Strömungs-Gleichrichter)
Mobile App für Konfiguration und Online-Werte
Messung des Gesamt-Massendurchfluss
Flexible Installation durch kompaktes Design
Isoliert 4... 20 mA & Impuls; Modbus/ RTU; M-Bus
G Innen-Gewinde: DN8, DN15, DN20, DN25 oder DN32
Der kompakte Durchflussmesser SUTO S415 ermöglicht die Messung von Druckluftdurchfluss und Druckluftverbrauch direkt am Druckluft-Verbraucher. Der S415 ist so konzipiert, dass er sich nahtlos in Ihr Druckluftsystem oder in Stickstoffgasanwendungen integrieren lässt.
Optimieren Sie Ihre Druckluft- und Stickstoffsysteme
Dieser kosteneffiziente Durchflussmesser hilft Ihnen, die Effizienz Ihres Druckluftsystems zu verbessern und gleichzeitig den Druckluftverbrauch und die Betriebskosten zu senken. Der S415 ist standardmäßig mit einer drahtlosen Kommunikationsschnittstelle ausgestattet. Diese ermöglicht es dem Benutzer mithilfe der kostenlose SUTO Durchflussmesser-App S4C-FS, die Messwerte des Durchflussmessers schnell und einfach zu überprüfen oder die Einstellungen vorzunehmen.
Verschiedene Sensorausgänge

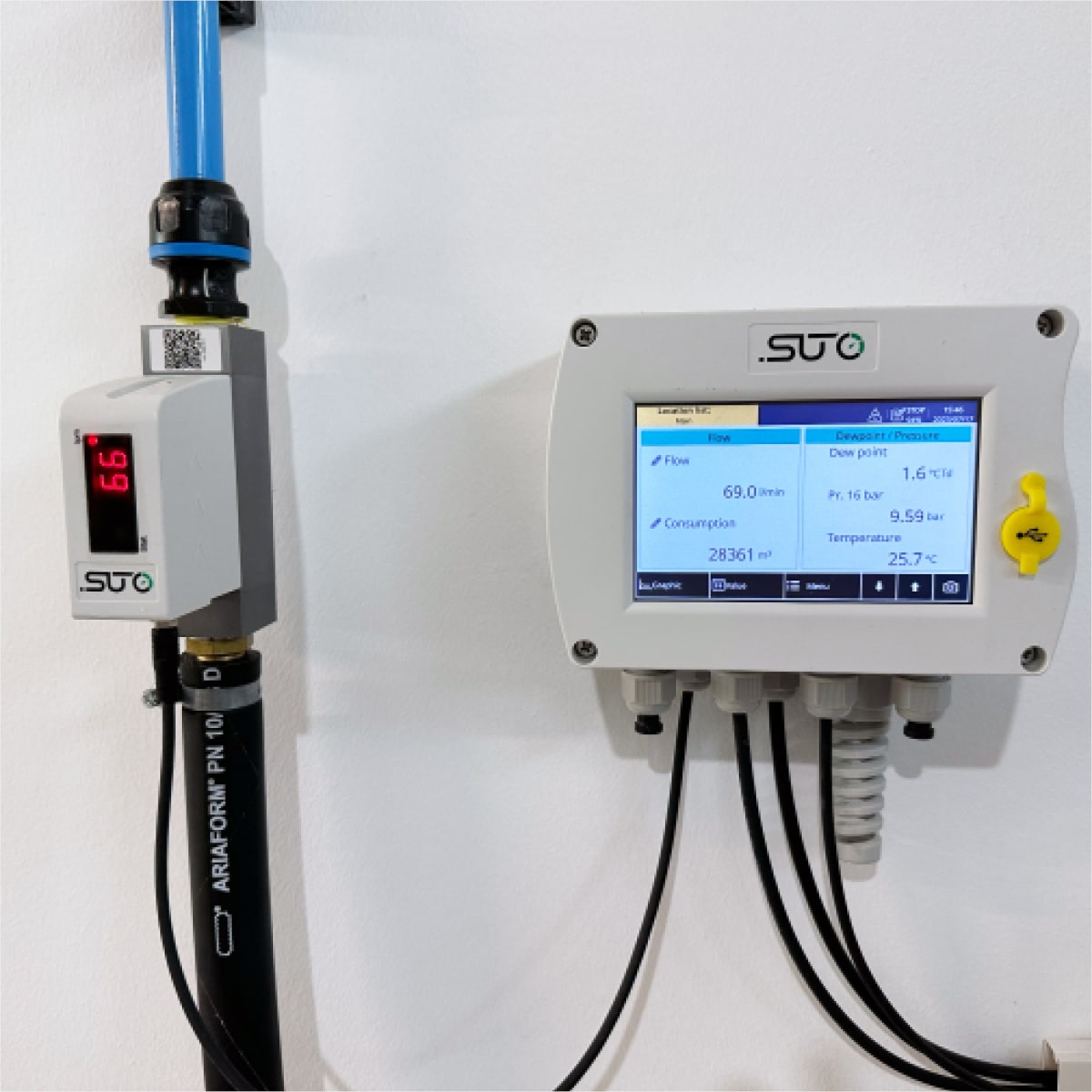

Der S415 bietet verschiedene Sensorausgänge, wie 4 … 20 mA, Modbus/RTU und M-Bus. Mit der Modbus/RTU-Schnittstelle kann der S415 mit Hilfe eines RS-485-Splitters (A554 3310) und des M8-zu-M12-Konverterkabels (A553 0161) einfach mit einem Modbus-Master-Gerät wie unserem SUTO S331 Daten Logger verbunden werden. Mit dieser Methode können Sie bis zu 16 Durchflussmesser an ein einziges Master-Gerät anschließen, dies ermöglicht den einfachen Einsatz in größeren Druckluft-Überwachungssysteme.

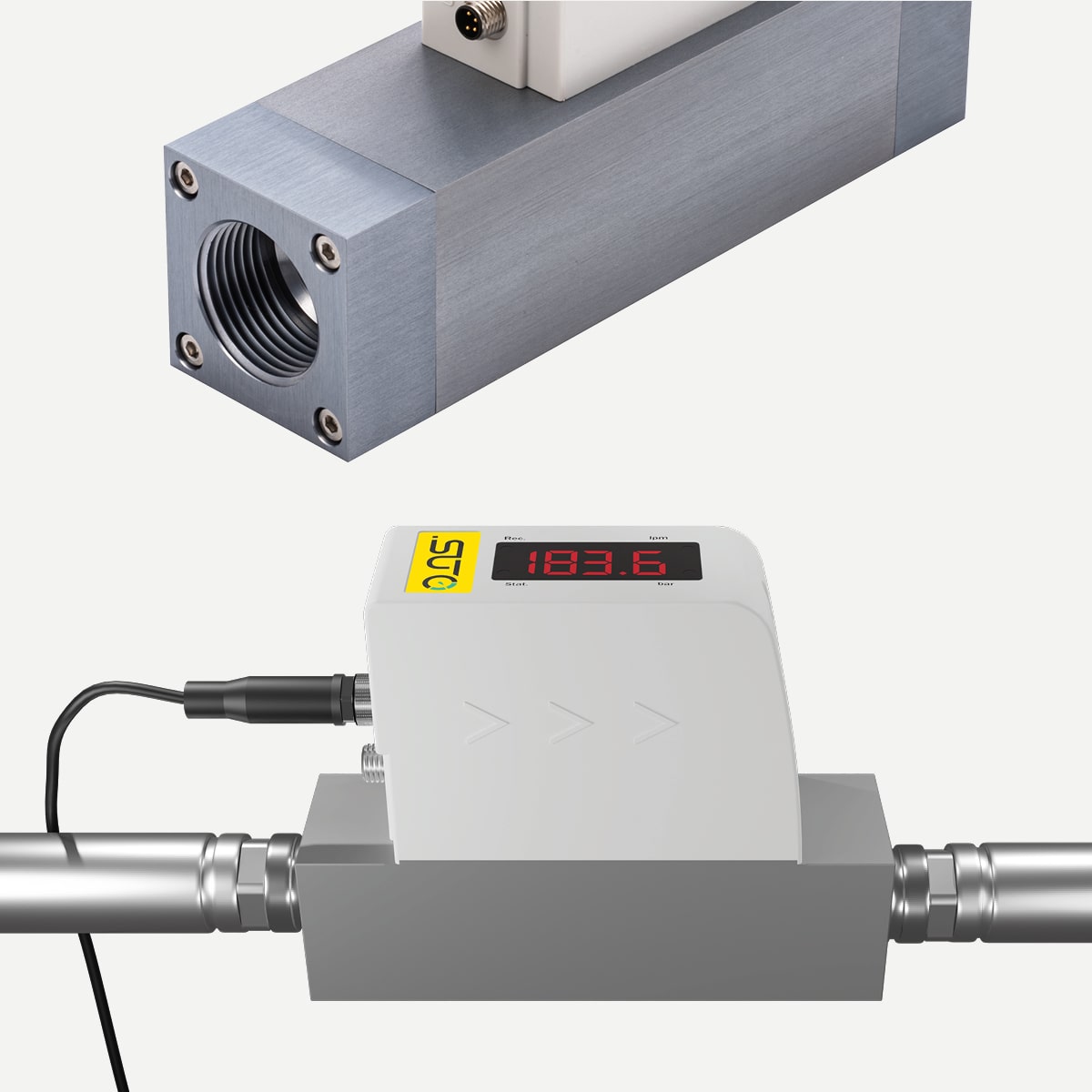

Integrierter Strömungs-Gleichrichter
Mit einem hoch entwickelten Strömungs-Gleichrichter sind keine zusätzlichen geraden Einlassrohre erforderlich. Die innovative mechanische Konstruktion reduziert den Druckverlust auf ein Minimum (<30 hPa). Dies garantiert hochpräzise Messungen in schwierigen Rohrleitungskonstruktionen.
Kostengünstige und umfassende Überwachung
Der S415 Durchflussmesser eignet sich am besten für allgemeine Prozessarbeiten, bei denen eine kostengünstige und umfassende Überwachung des Druckluft- und Stickstoffdurchflusses erforderlich ist. Auf diese einfache Weise kann der Druckluftdurchfluss und -verbrauch einzelner Maschinen und Prozesse überwacht werden, um die Effizienz und Zuverlässigkeit zu verbessern.
Der S415 bietet eine kostengünstige und einfach zu installierende Lösung zur Überwachung der Durchflüsse in Ihrem Druckluft- und Stickstoffsystem. Sollten Sie spezielle Wünsche haben, wie z.B. kundenspezifische Durchflussbereiche oder andere Gasarten, kontaktieren Sie uns bitte hier.
- Durchfluss- und Verbrauchsmessung von Druckluft und Gas direkt am Ort der Verwendung
- Überwachung der Betriebskosten und des Verbrauchs von Maschinen und Druckluftverbrauchern
MESSUNG | |
| Durchfluss | |
| Genauigkeit | 3 % o.RDG ±0.3 % FS |
| Auswählbare Einheiten | l/min, cfm, kg/h, m³/h |
| Messbereich | auf vorheriger Seite |
| Wiederholbarkeit | 1 % o.RDG |
| Sensor | Thermischer Massendurchflusssensor |
| Abtastrate | 3/sec |
| Turndown-Verhältnis | 50:1 |
| Ansprechzeit (t90) | 2 sec |
| Verbrauch | |
| Wählbare Einheiten | m³, ft³, l, kg |
| Referenzbedingungen | |
| Auswählbar | 20 °C 1000 mbar (ISO1217) 0 °C 1013 mbar (DIN1343) frei einstellbar |
SIGNAL / SCHNITTSTELLE & VERSORGUNG | |
| Analogausgang | |
| Signal | 4 ... 20 mA, isoliert |
| Skalierung | 0 ... max Durchfluss |
| Belastung | 250R |
| Aktualisierungsrate | 3/sec |
| Impulsausgang | |
| Signal | Schaltausgang, Schließer, max. 30 VDC, 20 mA |
| Skalierung | 1 Impuls pro Verbrauchseinheit (wählbar) |
| Feldbus | |
| Protokoll | RS-485/Modbus/RTU M-Bus |
| Versorgung | |
| Versorgungsspannung | 15 ... 30 VDC |
| Derzeitiger Verbrauch | 120 mA @ 24 VDC |
ALLGEMEINE SPEZIFIKATION | |
| Konfiguration | |
| Kabellos | S4C-FS App für Mobiltelefone |
| Display | |
| Integriert | 4-stellige LED |
| Material | |
| Prozessanschluss | Aluminiumlegierung |
| Gehäuse | PC + ABS |
| Sensor | Glasbeschichteter Widerstandssensor |
| Metallteile | Aluminiumlegierung |
| Sonstiges | |
| Elektrischer Anschluss | 2 x M8 (4-polig) |
| Schutzart | IP54 |
| Zulassungen | CE, RoHS, FCC |
| Prozessanschluss | G-Innengewinde |
| Gewicht | 0.45 ... 1.3 kg (abhängig vom Modell) |
| Betriebsparameter | |
| Medium | Luft, N₂ |
| Mediumsqualität | ISO 8573: 4.4.3 oder besser |
| Mediumstemperatur | 0 ... 50 °C |
| Mediumsfeuchtigkeit | < 90 % rH, keine Kondensation |
| Betriebsdruck | 0 ... 10 bar(g) |
| Umgebungstemperatur | 0 ... 50 °C |
| Umgebungsfeuchtigkeit | < 95 % rH |
| Lagertemperatur | -30 ... 70 °C |
| Transporttemperatur | -30 ... 70 °C |
| Rohrmaße | DN8, DN15, DN20, DN25, DN32 |
MESSBREICHE | |||||
| Prozessanschluss | DN8 | DN15 | DN20 | DN25 | DN32 |
| Messbereich (S) in l/min | 250 | 1000 | 2000 | 3500 | 6000 |
| Reduzierter Bereich (L) in l/min | 50 | 200 | 400 | 700 | 1200 |
| Messbereiche für S415 unter folgenden Bedingungen: • Standard Durchfluss in Luft • Referenzdruck: 1000 hPa • Referenztemperatur: +20 °C |
|||||
| Die Messbereiche für Stickstoff sind unterschiedlich. Bitte kontaktieren Sie uns für Details unter [email protected] |
|||||
