S415
S415 Kompaktowy przepływomierz do sprężonego powietrza i azotu (Eco-Inline)
Niezawodny i bardzo ekonomiczny pomiar zużycia sprężonego powietrza i azotu bezpośrednio w punkcie poboru.
Kompaktowy czujnik do instalacji bezpośrednio w miejscu użytkowania
Prosta integracja i wysoka wydajność ekonomiczna
Nie jest wymagany prosty wlot (prostownik przepływu)
Aplikacja mobilna do konfiguracji i wartości online
Pomiar całkowitego przepływu masowego
Elastyczna instalacja dzięki kompaktowej konstrukcji
Izolowane 4... 20 mA i impuls; Modbus/ RTU; M-Bus
G Gwint wewnętrzny: DN8, DN15, DN20, DN25 lub DN32
Kompaktowy przepływomierz SUTO S415 umożliwia pomiar przepływu i zużycia sprężonego powietrza bezpośrednio przy odbiorniku sprężonego powietrza. Model S415 został zaprojektowany z myślą o bezproblemowej integracji z systemem sprężonego powietrza lub aplikacjami wykorzystującymi azot.
Optymalizacja systemów sprężonego powietrza i azotu
Ten ekonomiczny przepływomierz pomaga zwiększyć wydajność systemu sprężonego powietrza, jednocześnie zmniejszając zużycie sprężonego powietrza i koszty operacyjne. Model S415 jest standardowo wyposażony w interfejs komunikacji bezprzewodowej. Dzięki temu użytkownik może szybko i łatwo sprawdzić zmierzone wartości przepływomierza lub dokonać ustawień za pomocą bezpłatnej aplikacji SUTO S4C-FS.
Różne wyjścia czujników

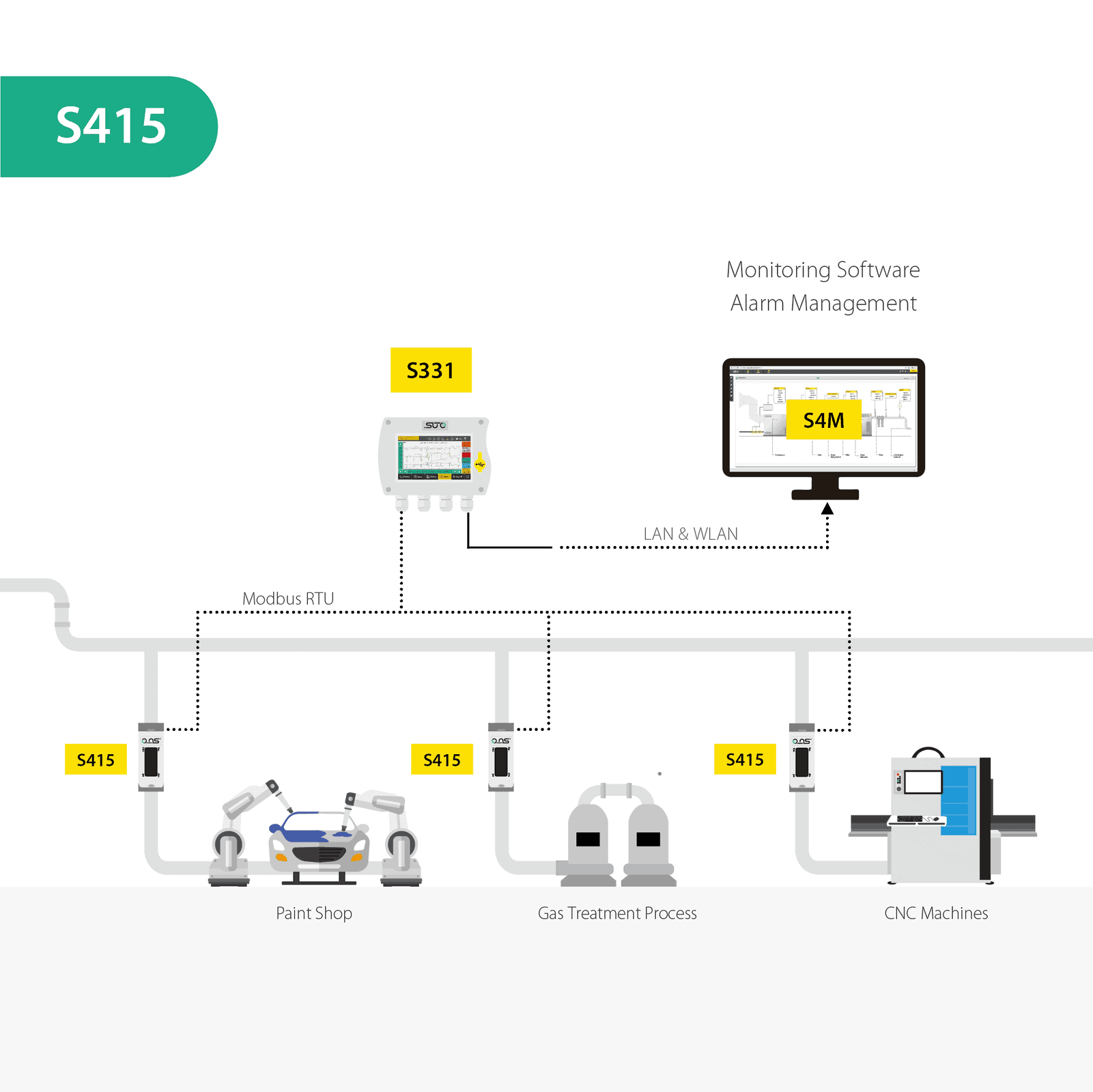

S415 oferuje różne wyjścia czujników, takie jak 4 … 20 mA, Modbus/RTU i M-Bus. Dzięki interfejsowi Modbus/RTU, S415 można łatwo podłączyć do urządzenia nadrzędnego Modbus, takiego jak nasz rejestrator danych SUTO S331, za pomocą rozdzielacza RS-485 (A554 3310) i kabla konwertera M8 na M12 (A553 0161). Dzięki tej metodzie można podłączyć do 16 przepływomierzy do jednej jednostki głównej, co pozwala na łatwe wykorzystanie w większych systemach monitorowania sprężonego powietrza.
Zintegrowany prostownik przepływu
Dzięki zaawansowanemu prostownikowi przepływu nie są wymagane żadne dodatkowe proste rury wlotowe. Innowacyjna konstrukcja mechaniczna redukuje straty ciśnienia do minimum (<30 hPa). Gwarantuje to bardzo precyzyjne pomiary w trudnych konstrukcjach rurociągów.
Opłacalny i kompleksowy monitoring
Przepływomierz S415 najlepiej nadaje się do ogólnych prac procesowych, w których wymagane jest ekonomiczne i kompleksowe monitorowanie przepływu sprężonego powietrza i azotu. W ten prosty sposób można monitorować przepływ sprężonego powietrza i zużycie poszczególnych maszyn i procesów w celu poprawy wydajności i niezawodności.
S415 oferuje ekonomiczne i łatwe w instalacji rozwiązanie do monitorowania przepływu w układzie sprężonego powietrza i azotu. Jeśli masz jakieś specjalne wymagania, takie jak niestandardowe zakresy przepływu lub inne rodzaje gazu, skontaktuj się z nami tutaj.
- Pomiar przepływu i zużycia sprężonego powietrza i gazu bezpośrednio w punkcie użytkowania
- Monitorowanie kosztów operacyjnych i zużycia maszyn i odbiorników sprężonego powietrza
MEASUREMENT | |
| Flow | |
| Accuracy | 3 % o.RDG ±0.3 % FS |
| Selectable units | l/min, cfm, kg/h, m3/h |
| Measuring range | see table on the previous page |
| Repeatability | 1 % o.RDG |
| Sensor | Thermal mass flow sensor |
| Sampling rate | 3/sec |
| Turndown ratio | 50:1 |
| Response time (t90) | 2 sec |
| Consumption | |
| Selectable units | m³, ft3, l, kg |
| Reference conditions | |
| Selectable conditions | 20 °C 1000 mbar (ISO1217) 0 °C 1013 mbar (DIN1343) freely adjustable |
SIGNAL INTERFACE & SUPPLY | |
| Analog output | |
| Signal | 4 ... 20 mA, isolated |
| Scaling | 0 ... max flow |
| Load | 250R |
| Update rate | 3/sec |
| Pulse output | |
| Signal | Max 30 V, 200 mA |
| Scaling | 1 pulse per consumption unit |
| Fieldbus | |
| Interface/Protocol | RS-485/Modbus/RTU M-Bus |
| Supply | |
| Voltage supply | 15 ... 30 VDC |
| Current consumption | 120 mA @ 24 VDC |
GENERAL DATA | |
| Configuration | |
| Wireless | S4C-FS App for mobile phones |
| Display | |
| Integrated | 4 digit LED |
| Material | |
| Process connection | Aluminum alloy |
| Housing | PC + ABS |
| Sensor | Glass coated resistive sensor |
| Metal parts | Aluminum alloy |
| Miscellaneous | |
| Electrical connection | 2 x M8 (4 pole) |
| Protection class | IP54 |
| Approvals | CE, RoHS, FCC |
| Process connection | G-thread |
| Weight | 0.45 ... 1.3 kg (depends on model) |
| Operating conditions | |
| Medium | Air, N2 |
| Medium quality | ISO 8573: 4.4.3 or better |
| Medium temperature | 0 ... 50 °C |
| Medium humidity | < 90 % rH, no condensation |
| Operating pressure | 0 ... 10 bar(g) |
| Ambient temperature | 0 ... 50 °C |
| Ambient humidity | < 95 % rH |
| Storage temperature | -30 ... 70 °C |
| Transport temperature | -30 ... 70 °C |
| Pipe sizes | DN8, DN15, DN20, DN25, DN32 |
MEASUREMENT RANGE IN AIR (L/MIN) | |||||
| Process connection | DN8 | DN15 | DN20 | DN25 | DN32 |
| Standard range (S) | 250 | 1000 | 2000 | 3500 | 6000 |
| Low range (L) | 50 | 200 | 400 | 700 | 1200 |
| Stated measuring ranges for S415 under following conditions: Standard flow in air in l/min Reference pressure: 1000 mbar Reference Temperature: +20 °C |
|||||
| Measuring ranges in Nitrogen are different. Please contact us for details at [email protected] | |||||
Wszystkie pliki do pobrania są dostępne w języku angielskim na stronie pobierania. Kliknij tutaj.
