S418

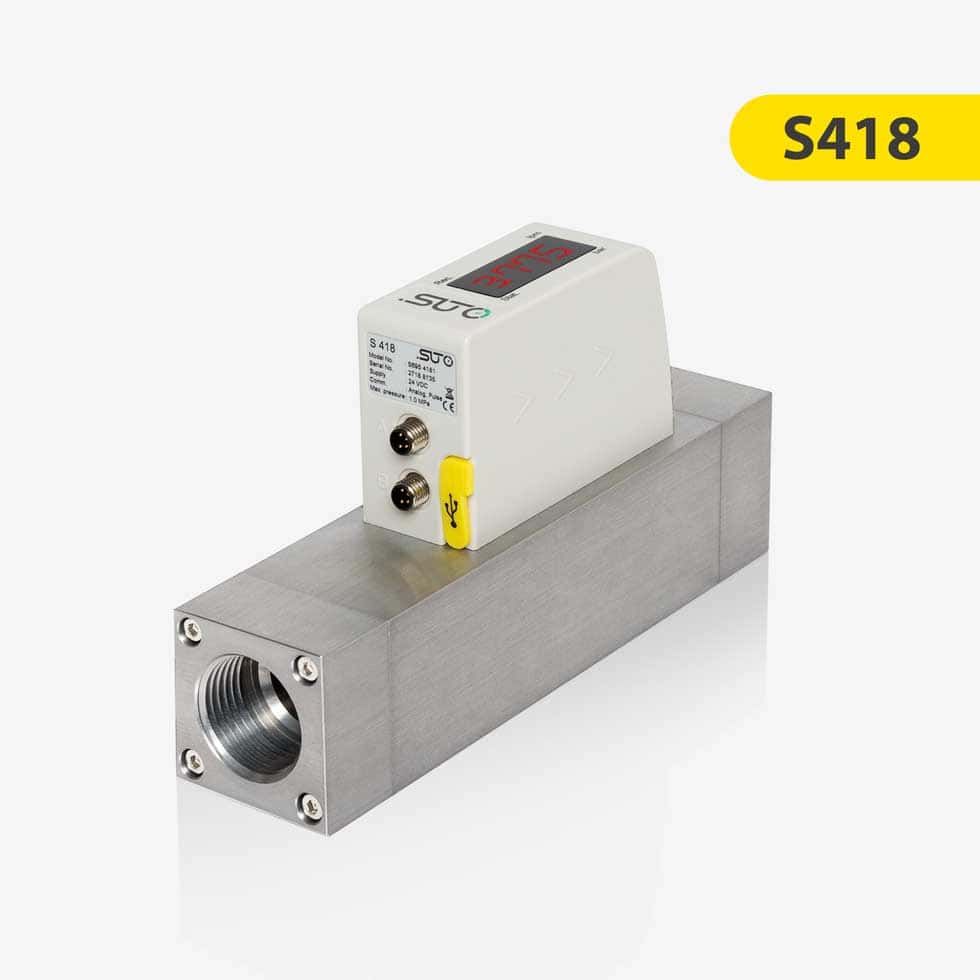

S418 Capteur de débit compact pour l’air comprimé et les gaz (Pro-Inline)
Capteur de débit compact pour un contrôle précis de la consommation et des coûts de l’alimentation en air comprimé et en gaz.
Capteur polyvalent pour l'air comprimé et les gaz techniques
Surveillance du débit, de la consommation et de la pression des conduites
Pas de ligne d'entrée droite nécessaire
Installation et configuration via l'application pour smartphone
Enregistreur de données intégré pour l'enregistrement des valeurs de mesure
Précision de 1,5% sans LD, échelle de mesure 100 : 1
Isolé 4... 20 mA & impulsion ; Modbus/ RTU ; M-Bus
G Filetage intérieur : DN8, DN15, DN20, DN25 ou DN32
Le capteur de débit compact S418 permet de surveiller les flux d’air comprimé et de gaz directement là où c’est nécessaire. Son intégration transparente dans un système d’air et de gaz comprimé en fait une solution de mesure de débit abordable et facile à installer.
Maîtrisez vos coûts d’air comprimé et de gaz
Le S418 vous aide à améliorer l’efficacité de votre système d’air comprimé ou de votre installation de gaz et à maîtriser vos coûts d’exploitation. La surveillance du débit, de la consommation, de la pression et de la température dans un appareil permet d’identifier facilement les potentiels d’optimisation.
L’enregistreur de données intégré aide à collecter et à stocker vos données, qui peuvent être importées dans un logiciel d’analyse de données via des sorties numériques.

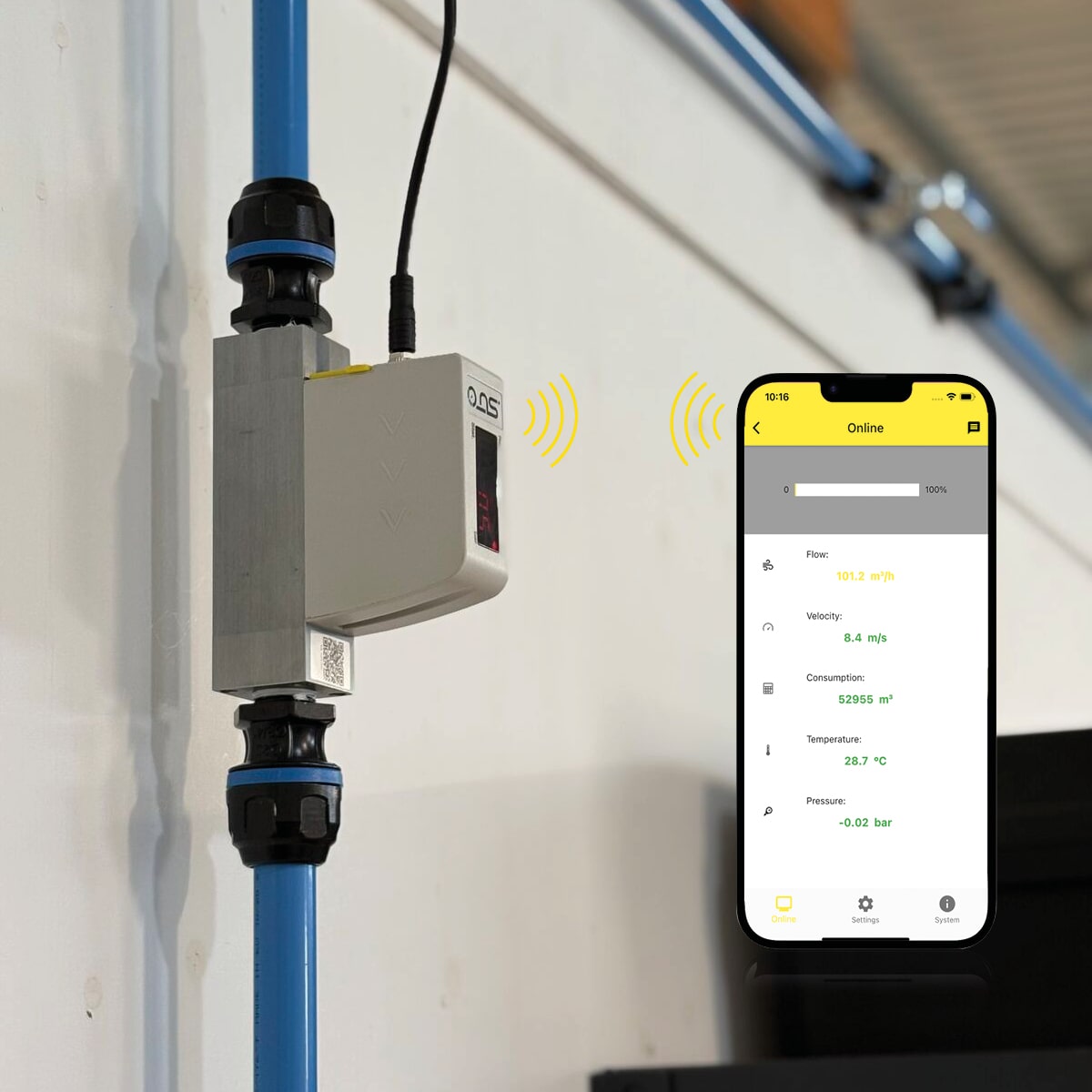

Communication et configuration sans fil
Le débitmètre S418 est équipé en standard d’une interface de communication sans fil qui permet de vérifier rapidement et facilement les valeurs mesurées par le débitmètre. Celle-ci peut également être utilisée pour ajuster les réglages via l’application S4C-FS du débitmètre SUTO. La configuration et la lecture des données en temps réel des capteurs de débit n’ont jamais été aussi simples.
Redresseur de flux intégré
Le S418 dispose d’un redresseur de flux intégré qui garantit des valeurs de mesure précises, indépendamment de la conception du système de tuyauterie. En raison de la conception du redresseur de flux, il n’est pas nécessaire de disposer de sections d’entrée droites pour garantir une surveillance fiable du flux d’air comprimé et de gaz.
Technologie de débit massique thermique
Grâce à l’utilisation de la technologie de débit massique thermique, le S418 est pratiquement indépendant des variations de pression et de température. Cela lui permet de résister aux influences environnementales tout en étant extrêmement précis et fiable.
Le capteur de débit S418 est une solution ultramoderne et facile à installer pour surveiller votre réseau de gaz et d’air comprimé. Si vous avez des souhaits spécifiques, comme des plages de débit personnalisées ou d’autres types de gaz, n’hésitez pas à nous contacter ici.
- Mesure de la consommation et du débit d’air comprimé et de gaz sur le lieu d’utilisation

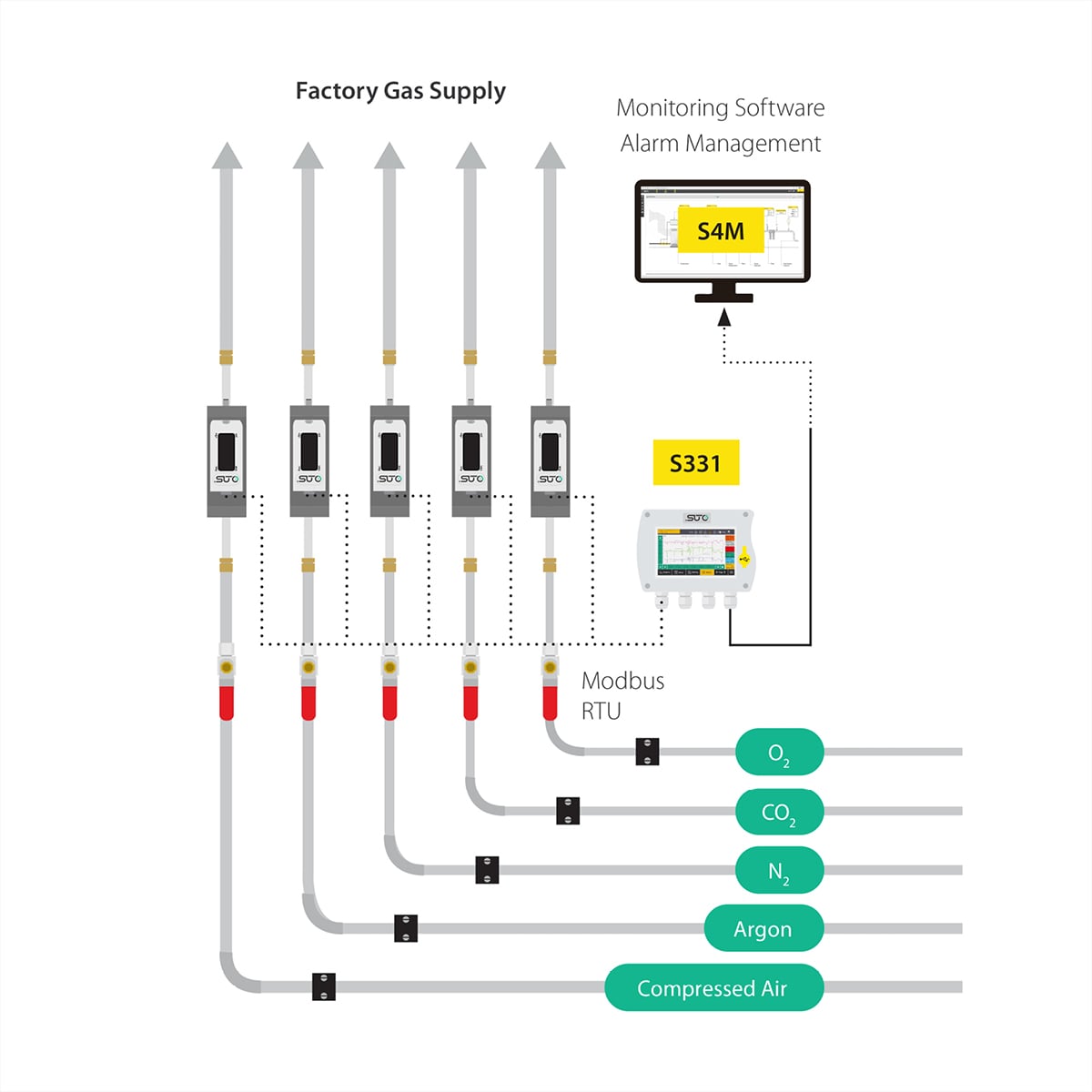

- Suivi précis de la consommation et des coûts des livraisons de gaz et des consommateurs
Tous les téléchargements sont disponibles en anglais sur la page des téléchargements. Cliquez ici.
Vous êtes actuellement en train de consulter le contenu d’un espace réservé de Vimeo. Pour accéder au contenu réel, cliquez sur le bouton ci-dessous. Veuillez noter que ce faisant, des données seront partagées avec des providers tiers.
MEASUREMENT | |
| Flow | |
| Accuracy | 1.5 % o.RDG ±0.3 % FS |
| Selectable units | l/min, cfm, kg/h, m3/h |
| Measuring range | see table on the previous page |
| Repeatability | 0.5 % o.RDG |
| Sensor | Thermal mass flow sensor |
| Sampling rate | 10/sec |
| Turndown ratio | 100:1 |
| Response time (t90) | 0.5 sec |
| Consumption | |
| Selectable units | m³, ft³, l, kg |
| Pressure | |
| Accuracy | 0.5 % FS |
| Selectable units | bar, psi |
| Measuring range | 0 ... 16 bar(g) |
| Sensor | Piezo resistive sensor |
| Reference conditions | |
| Selectable conditions | 20 °C 1000 mbar (ISO1217), 0 °C 1013 mbar (DIN1343) freely adjustable |
SIGNAL INTERFACE & SUPPLY | |
| Analog output | |
| Signal | 4 ... 20 mA (4-wire), isolated |
| Scaling | 0 ... max flow |
| Load | Max 250 Ω freely adjustable |
| Update rate | 3/sec |
| Pulse output | |
| Signal | Switch output, normally open, max 30 VDC, 200 mA |
| Scaling | 1 pulse per consumption unit |
| Fieldbus | |
| Protocol | Modbus/RTU |
| Supply | |
| Voltage supply | 15 ... 30 VDC |
| Current consumption | 120 mA @ 24 VDC |
| Data interface | |
| Connection | USB micro |
GENERAL DATA | |
| Configuration | |
| Wireless | S4C-FS App for mobile phones |
| PC Software | S4A PC software for download and data analyzes |
| Display | |

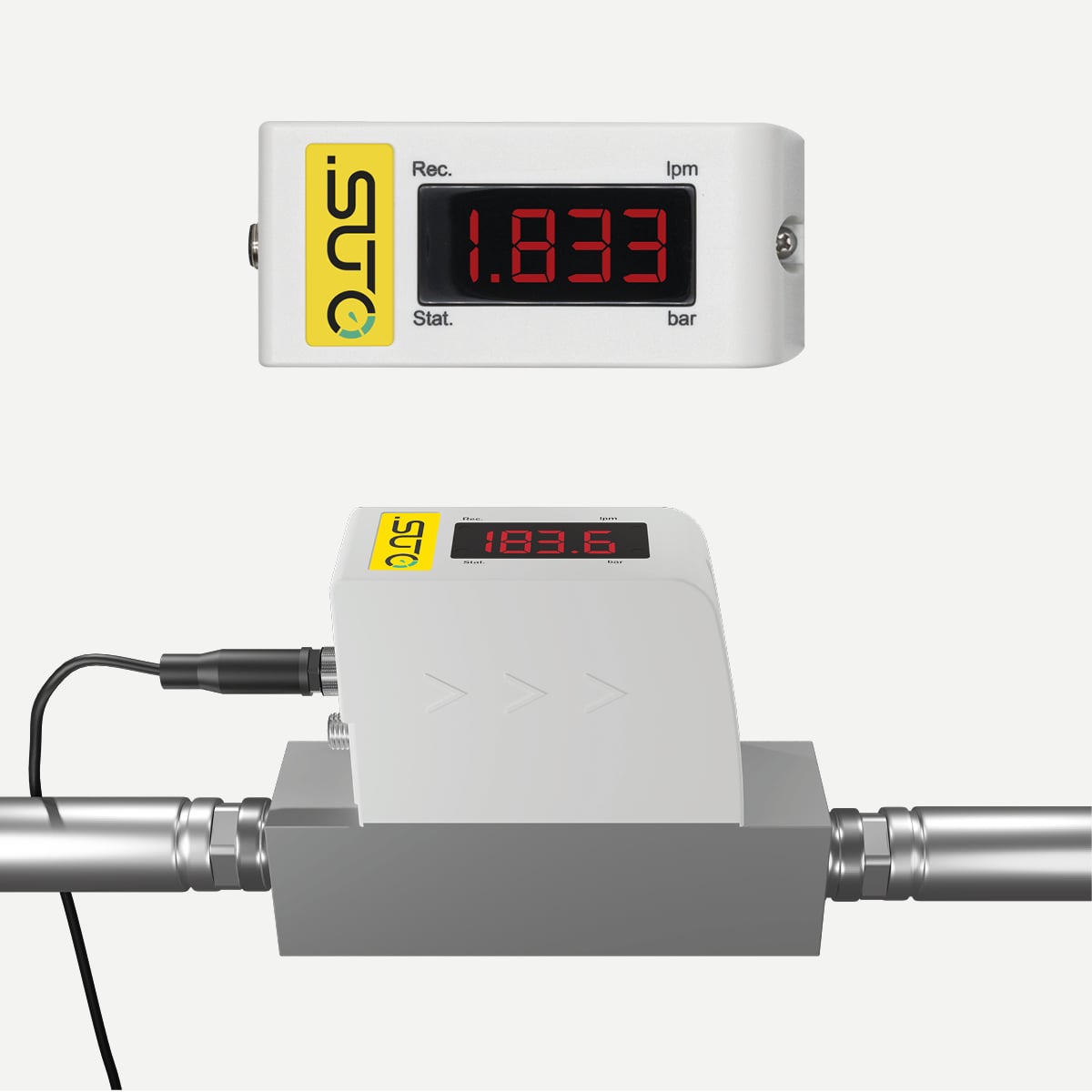

| Integrated | 4 digit LED |
| Data Logger | |
| Storage | 8 Mio. values |
| Material | |
| Process connection | Aluminum alloy or Stainless steel |
| Housing | PC + ABS |
| Sensor | Ceramic, glass coated |
| Metal parts | Aluminum alloy or Stainless steel |
| Miscellaneous | |

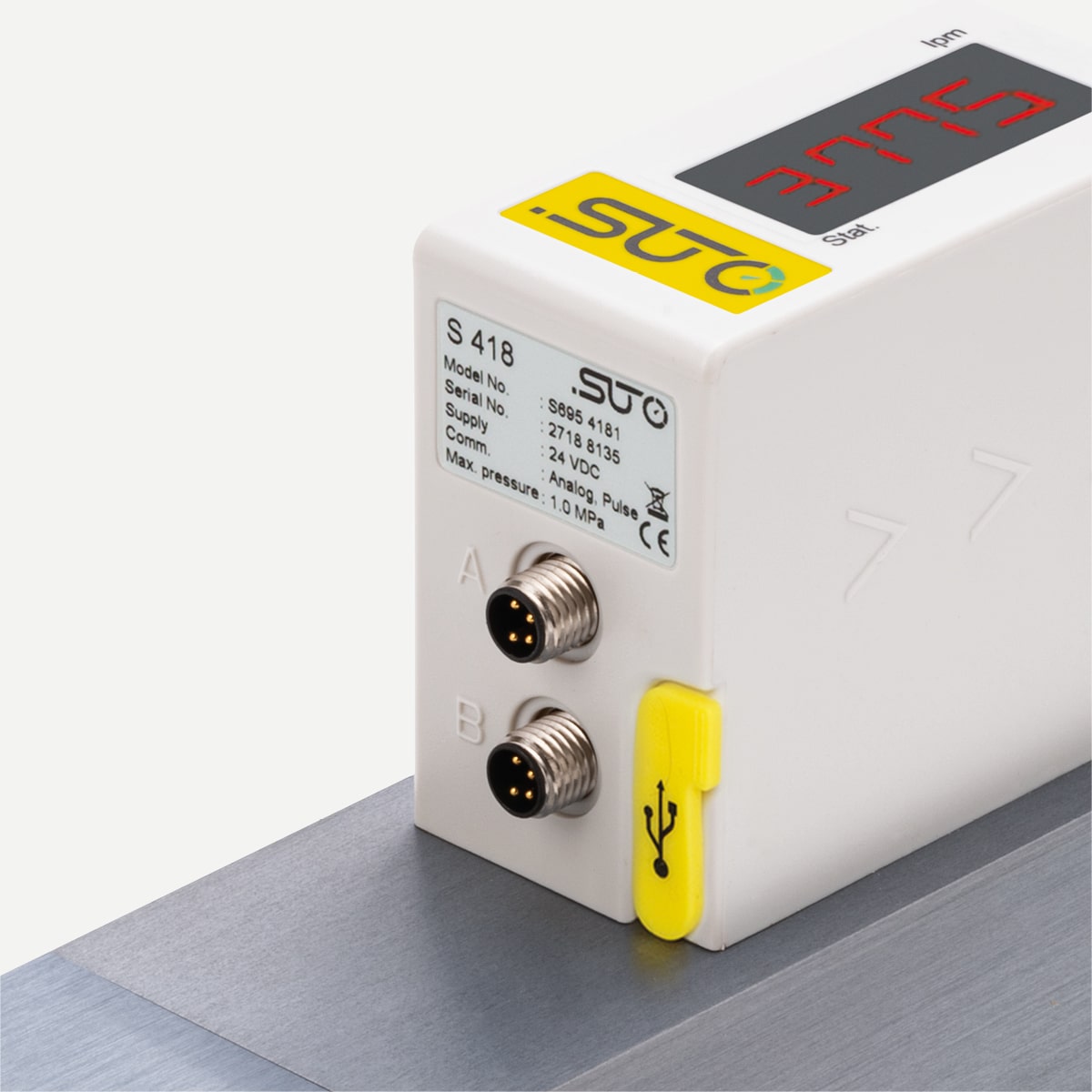

| Electrical connection | 2 x M8 (4 pole) |
| Protection class | IP54 |
| Approvals | CE, RoHS, FCC |
| Process connection | G-thread |
| Weight | 0.45 ... 1.3 kg (depends on model) |
| Operating conditions | |
| Medium | Air, N2, O2, CO2 and other gases |
| Medium quality | ISO 8573: 4.4.3 or better |
| Medium temperature | 0 ... 50 °C |
| Medium humidity | < 90 % rH, no condensation |
| Operating pressure | 0 ... 16 bar(g) |
| Ambient temperature | 0 ... 50 °C |
| Ambient humidity | < 95 % rH |
| Storage temperature | -30 ... 70 °C |
| Transport temperature | -30 ... 70 °C |
| Pipe sizes | DN8, DN15, DN20, DN25, DN32, DN40, DN50 |
MEASURING RANGES | |||||||
| Process connection | DN8 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Standard range (S) | 250 | 1000 | 2000 | 3500 | 6000 | 10000 | 14000 |
| Low range (L) | 50 | 200 | 400 | 700 | 1200 | 2000 | 2800 |
| Stated measuring ranges for S418 under following conditions: Standard flow in air in l/min Reference pressure: 1000 mbar Reference Temperature: +20 °C |
|||||||
| Measuring ranges in Nitrogen are different. Please contact us for details at [email protected] | |||||||
