S421 Capteur de débit massique thermique pour l'air comprimé et les gaz
Avec parcours de mesure
Capteur de débit en ligne avec parcours de mesure adapté pour une intégration rapide et simple du système.

Capteur en ligne simple et économique

Temps de réaction rapide et haute précision

Application smartphone pour les mesures en direct et l'installation

Intégration parfaite dans le système d'air comprimé et de gaz

Pas d'entrée droite nécessaire (redresseur de flux)

Pas de compensation supplémentaire de la température et de la pression

Isolé 4... 20 mA & impulsion ; Modbus/ RTU ; Modbus/ TCP ; M-Bus

Type en ligne avec parcours de mesure (DN15 à DN80)
Le capteur de débit massique thermique en ligne SUTO S421 offre une surveillance fiable de l’air comprimé et des gaz dans les conduites principales et collectrices avec une grande plage de mesure. La haute résolution et le taux d’échantillonnage élevé permettent d’obtenir une mesure rapide et précise.
Installation facile et affichage en option

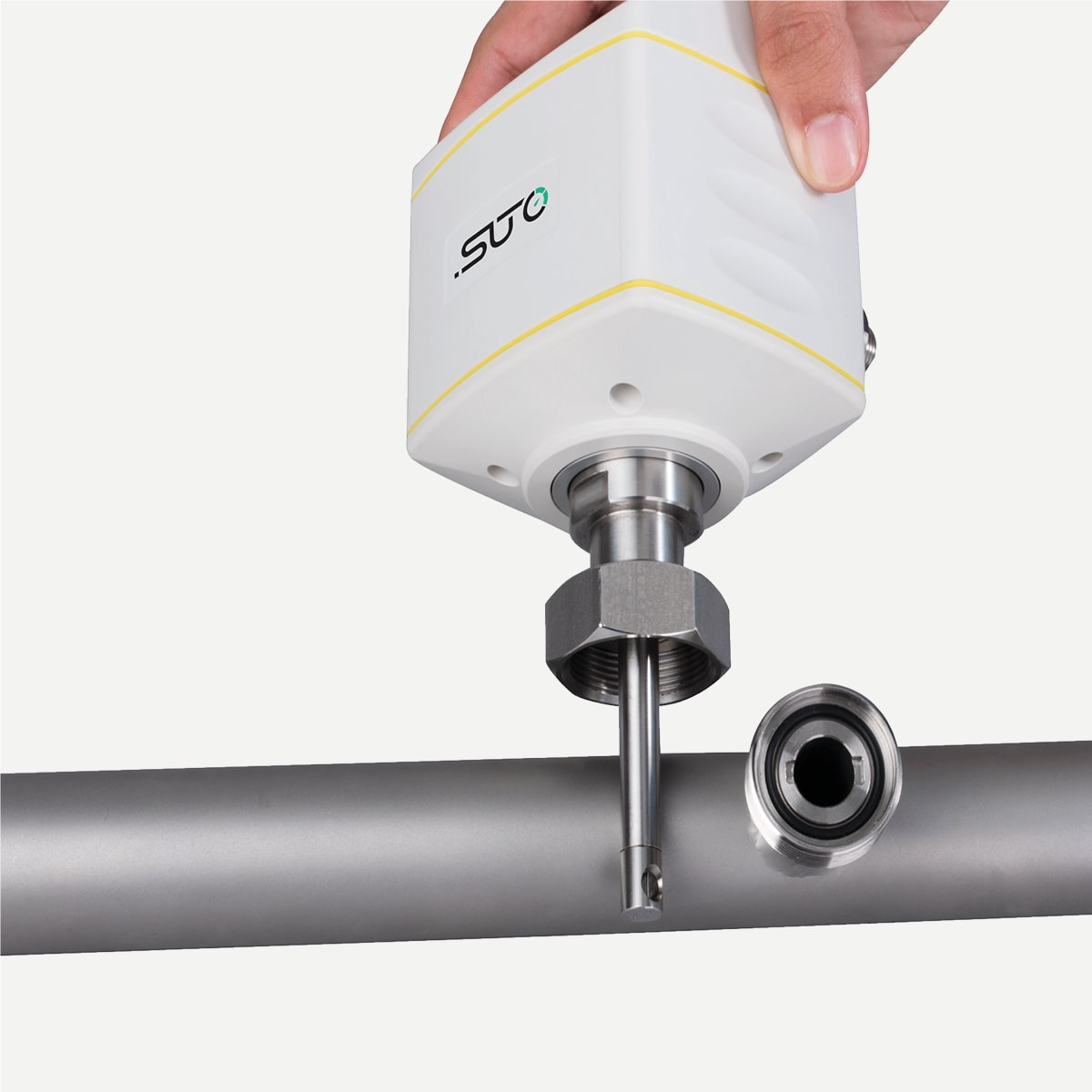

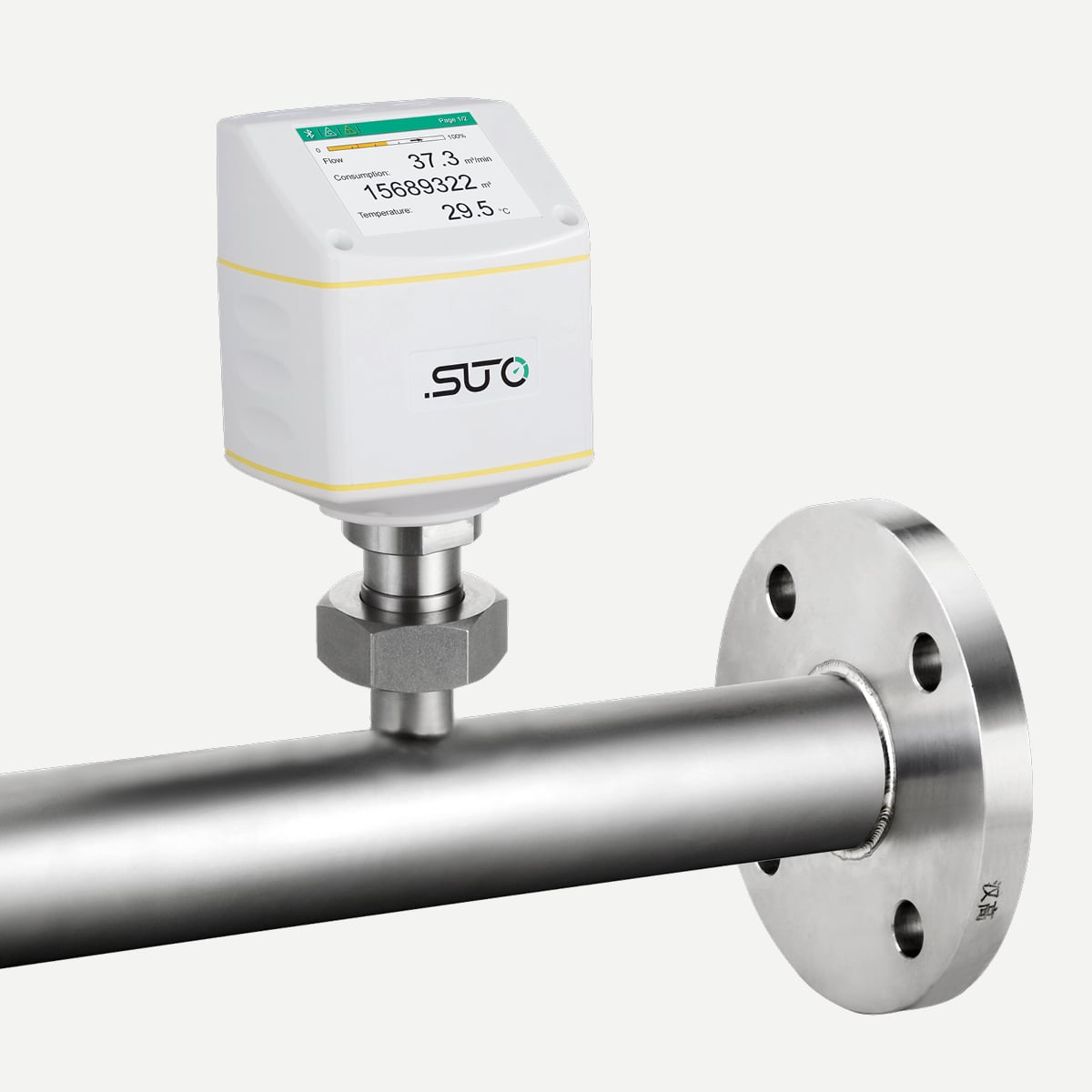

L’installation se fait via une section de mesure d’un diamètre prédéfini, avec un filetage R ou avec des raccords à bride. Le capteur de débit est étalonné dans la section de mesure choisie et est déjà monté sur la section de mesure choisie lors de la livraison.

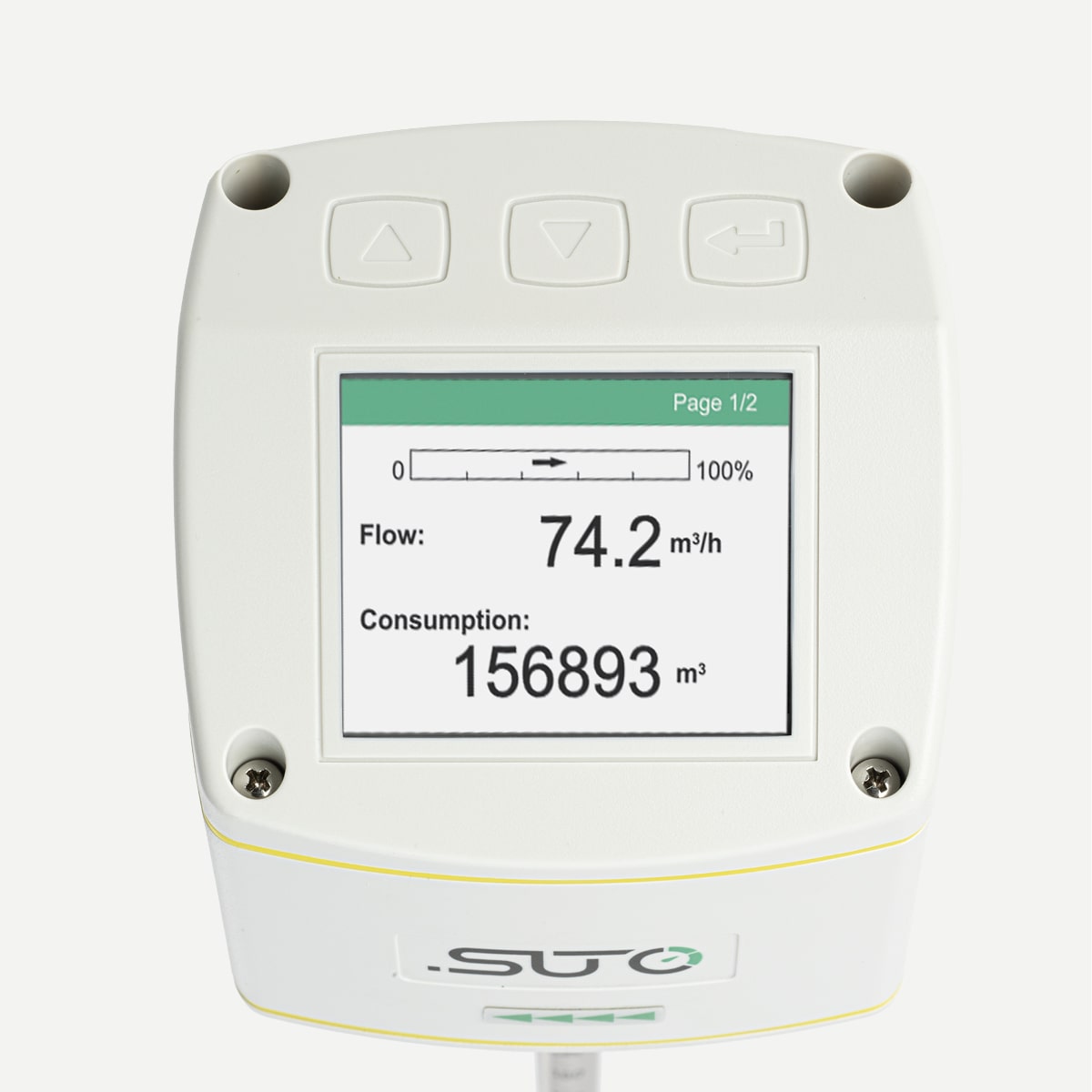

L’écran couleur en option sert à afficher toutes les valeurs mesurées, comme le débit et la consommation totale. L’écran peut également être utilisé pour gérer les réglages du capteur, tels que les types de gaz, les réglages du signal de sortie ou les conditions de référence.
Mesure simultanée de deux gaz
Le capteur de débit massique thermique peut enregistrer deux courbes d’étalonnage, ce qui signifie que le capteur peut être utilisé dans deux gaz différents sans perte de précision. Il est par exemple possible de mesurer le débit d’air comprimé et de passer à la mesure de l’azote en changeant simplement le type de gaz via l’application S4C-FS ou via l’écran du capteur.
Différentes sorties de capteurs
Le S421 offre 4 options de sortie de signal différentes. Il peut être équipé d’une sortie analogique isolée et d’une sortie à impulsions pour lire le débit et la consommation totale. Les options de sortie Modbus/RTU et Modbus/TCP offrent une solution d’interface numérique standardisée pour connecter l’instrument de mesure à des systèmes de contrôle supérieurs ou à des solutions logicielles. L’utilisation de M-Bus comme sortie permet de raccorder facilement le compteur aux réseaux de compteurs existants.
Configuration mobile et données en temps réel
Différents réglages, comme le type de gaz, l’unité de débit et les étalons de référence, peuvent être effectués en usine selon vos besoins. Si les réglages du débitmètre doivent être modifiés sur place, ils peuvent être effectués à l’aide de l’application gratuite pour smartphone S4C-FS. Celle-ci permet à l’utilisateur de modifier facilement les paramètres sur place, sans fil. Les réglages du débitmètre sont bien protégés contre tout accès indésirable grâce à l’utilisation d’un code d’accès QR unique pour chaque compteur.
Si vous avez des souhaits spécifiques, comme des plages de débit personnalisées ou différents types de gaz, n’hésitez pas à nous contacter ici.
- Mesure de la consommation d’air comprimé dans les conduites principales et de distribution du système d’air comprimé
- Surveillance et mesure du débit et de la consommation dans les systèmes de gaz
- Affectation des coûts de l’air comprimé dans le réseau de distribution
Messung | |
|---|---|
| Durchfluss | |
| Genauigkeit | 1.5 % v.Messwert ± 0.3 % FS (optional 1 % des Messwerts) |
| Wählbare Einheiten | m3/h, m3/min, l/min, l/s, cfm, kg/h, kg/min, kg/s |
| Messbereich | siehe Tabelle unten |
| Wiederholbarkeit | 0.25 % vom Messwert |
| Sensor | Thermischer Massendurchflussmesser |
| Abtastrate | 10 pro Sekunde |
| Turndown-Verhältnis | 200:1 |
| Reaktionszeit(t90) | 0.1 Sekunden |
| Verbrauch | |
| Wählbare Einheiten | m3, ft3, l |
| Referenzbedingungen | |
| Wählbare Bedingungen | 20 °C 1000 mbar (ISO1217), 0 °C 1013 mbar (DIN1343) Frei einstellbar |
SIGNAL / SCHNITTSTELLE & VERSORGUNG | |
| Analogausgang | |
| Signal | 4 ... 20 mA (4-Leiter), isoliert |
| Skalierung | 0 ... max Durchfluss, frei einstellbar |
| Belastung | max. 250 Ohm |
| Aktualisierungsrate | Wert wird alle 1 Sek. aktualisiert |
| Impulsausgang | |
| Signal | Schaltausgang, Schließer, max. 30 VDC, 20 mA |
| Skalierung | 1 Impuls pro Verbrauchseinheit (wählbar) |
| Feldbus | |
| Protokoll | Modbus/RTU, Modbus/TCP |
| Aktualisierungsrate | Wert wird alle 1 Sek. aktualisiert |
| Versorgung | |
| Versorgungsspannung | 15 ... 30 VDC |
| Stromaufnahme | max. 200 mA |
Allgemeine Spezifikation | |
| Konfiguration | |
| Kabellos | S4C-FS App für Mobiltelefone |
| PC Software | USB Service Kit + Software |
| Andere | Display mit 2 Touch-Tasten |
| Display | |
| Integriert | 2.4” Zoll-Farbgrafikdisplay mit 3 Touch-Tasten |
| Material | |
| Prozessanschluss | Edelstahl 1.4404 (SUS 316L) |
| Gehäuse | PC + ABS |
| Sensor | Keramik, glasbeschichtet |
| Metallteile | Edelstahl 1.4404 (SUS 316L) |
| Sonstiges | |
| Elektrischer Anschluss | 2 x M12 (5-polig); 1 x M12 (8-polig x-kodiert) für TCP |
| Schutzart | IP65 |
| Zulassungen | CE, RoHS, FCC |
| Prozessanschluss | S401: G1/2” (ISO 228/1) S421: Messstrecke mit R-Gewinde oder Flansch |
| Gewicht | S401: 0.9 kg S421: 0.4 kg (ohne Messstrecke) |
| Betriebsparameter | |
| Medium | Air, N₂, O₂, CO₂ und andere Gase |
| Medium Qualität | ISO 8573: 4.4.3 oder besser |
| Mediumstemperatur | -30 ... +140 °C |
| Mediumsfeuchtigkeit | < 90 % rH, keine Anforderungen |
| Betriebsdruck | max 5.0 MPa (> 1.6 MPa mit Hochdrucksicherung) |
| Umgebungstemperatur | -30 ... +70 °C, -10... +50 °C (mit Anzeige) |
| Umgebungsfeuchte | < 99 % rH |
| Lagertemperatur | -30 ... +70 °C |
| Transporttemperatur | -30 ... +70 °C |
| Rohrgrößen | S401: 1/2" ... 12" (größere auf Anfrage) S421: 1/2" ... 3" |
MESSBEREICHE | ||||||
| Rohr-Eigenschaften | S401 | S421 | ||||
| Anschlussgewinde | DN | DI (mm) | S401-S (m3/h) | S401-M (m3/h) | S401-H (m3/h) | Messbereich |
| ½” | DN15 | - | - | 0.5 ... 90 m3/h | ||
| ¾” | DN20 | - | - | 0.9 ... 170 m3/h | ||
| 1” | DN25 | 27.3 | 0.5 ... 147.7 | 0.6 ... 294.7 | 0.6 ... 356.9 | 1.5 ... 290 m3/h |
| 1¼” | DN32 | 36.0 | 0.9 ... 266.3 | 1.2 ... 531.5 | 1.2 ... 643.5 | 2 ... 500 m3/h |
| 1½” | DN40 | 41.9 | 1.2 ... 366.7 | 1.5 ... 731.9 | 1.5 ... 886.2 | 3 ... 700 m3/h |
| 2” | DN50 | 53.1 | 2.0 ... 600.1 | 2.5 ... 1197.6 | 3.0 ... 1450.0 | 4 ... 1000 m3/h |
| 2½” | DN65 | 68.9 | 3.5 ... 1026.5 | 5.0 ... 2048.6 | 5.0 ... 2480.4 | 6 ... 1500 m3/h |
| 3” | DN80 | 80.9 | 5.0 ... 1424.4 | 7.0 ... 2842.7 | 7.0 ... 3441.9 | 8 ... 2500 m3/h |
| 4” | DN100 | 100.0 | 10 ... 2183.3 | 12 ... 4357.2 | 12.0 ... 5275.7 | |
| 5” | DN125 | 125.0 | 13 ... 3419.6 | 18 ... 6824.4 | 18.0 ... 8263.1 | |
| 6” | DN150 | 150.0 | 18 ... 4930.1 | 25 ... 9838.9 | 25.0 ... 11913.1 | |
| 8” | DN200 | 200.0 | 26 ... 8785.6 | 33 ... 17533.3 | 42.0 ... 21229.5 | |
| 10” | DN250 | 250.0 | 40 ... 13743.9 | 52 ... 27428.5 | 60.0 ... 33210.7 | |
| 12” | DN300 | 300.0 | 60 ... 19814.8 | 80 ... 39544.1 | 100.0 ... 47880.4 | |
