S130/S132 압축 공기 순도 측정용 레이저 파티클 카운터
최신 레이저 파티클 카운팅을 통해 압축 공기 및 압축 가스의 파티클을 고정밀로 감지합니다.
ISO 8573-4에 따른 효율적인 입자 측정 솔루션
통합 5터치 스크린 디스플레이(옵션)
버전 S132 기준: 가장 작은 채널 0.1
에코 버전 S130: 가장 작은 채널 0.3
온라인 모니터링 및 출력을 위한 통합 데이터 로거
압력 범위 3... 15 bar(g)
BMS에 대한 다양한 연결 옵션
압축 공기, 질소 N₂, 이산화탄소 CO₂의 경우
입자 크기 0.1
- S130 Eco-Version: 0.3 < d ≤ 5.0 μm
- S132 Pro-Version: 0.1 < d ≤ 5.0 μm
통합 압력 디퓨저
경쟁사와 달리 SUTO 레이저 파티클 카운터에는 압력 디퓨저가 통합되어 있어 장치의 라인 압력을 줄여줍니다. 이를 통해 사용자는 감압기를 설치하지 않고도 압축 공기 시스템에서 직접 레이저 파티클 카운터를 사용할 수 있으므로 ISO 8573-4 표준을 준수할 수 있습니다.

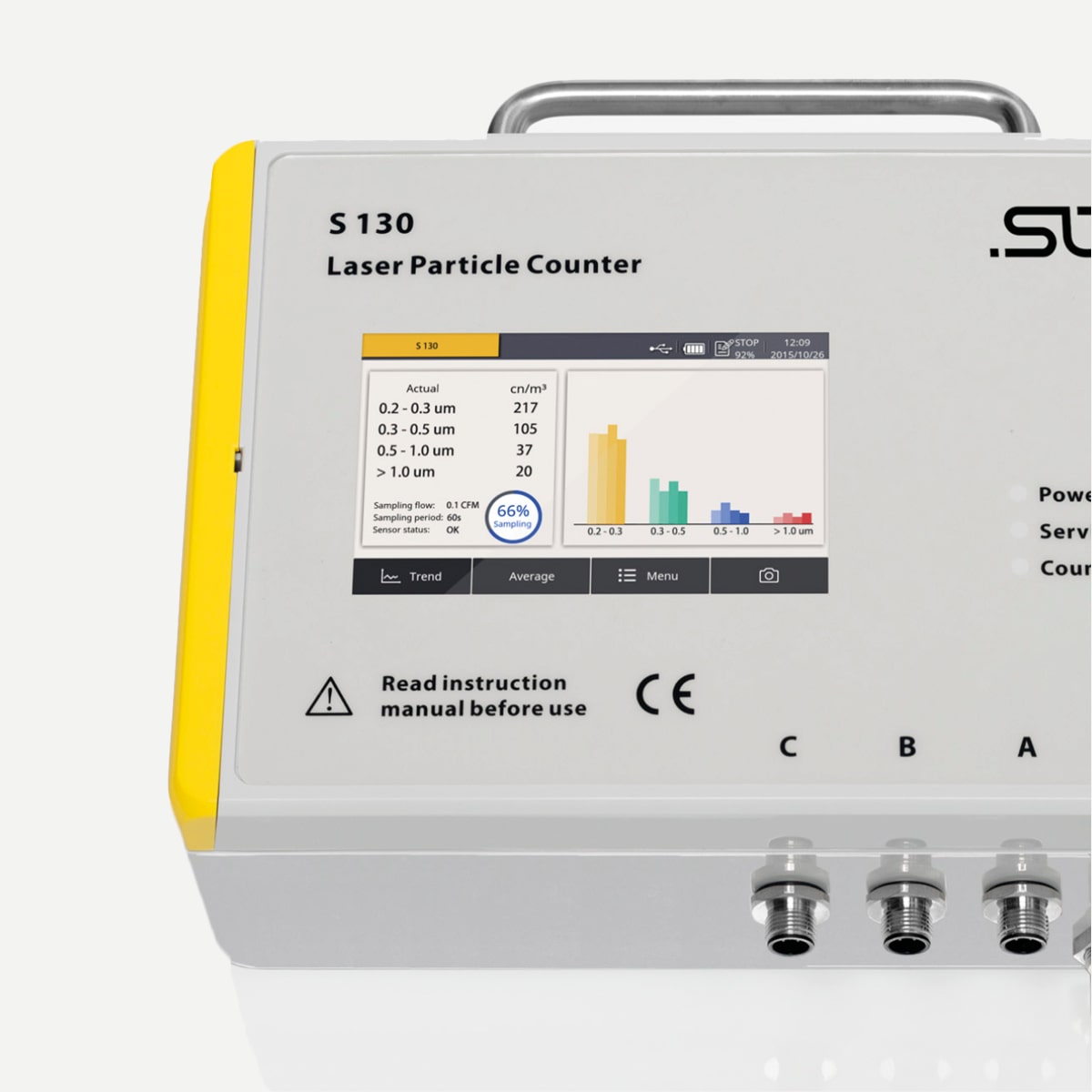

통합 디스플레이
통합 5인치 터치스크린 디스플레이는 모든 채널에 대한 실시간 판독값, 신호 출력 설정, 통합 데이터 로거를 제공하여 측정 데이터를 장치에 저장할 수 있습니다. 측정된 값은 ft³, l 또는 m³당 입자 수 또는 μg/m³ 단위로 표시됩니다.

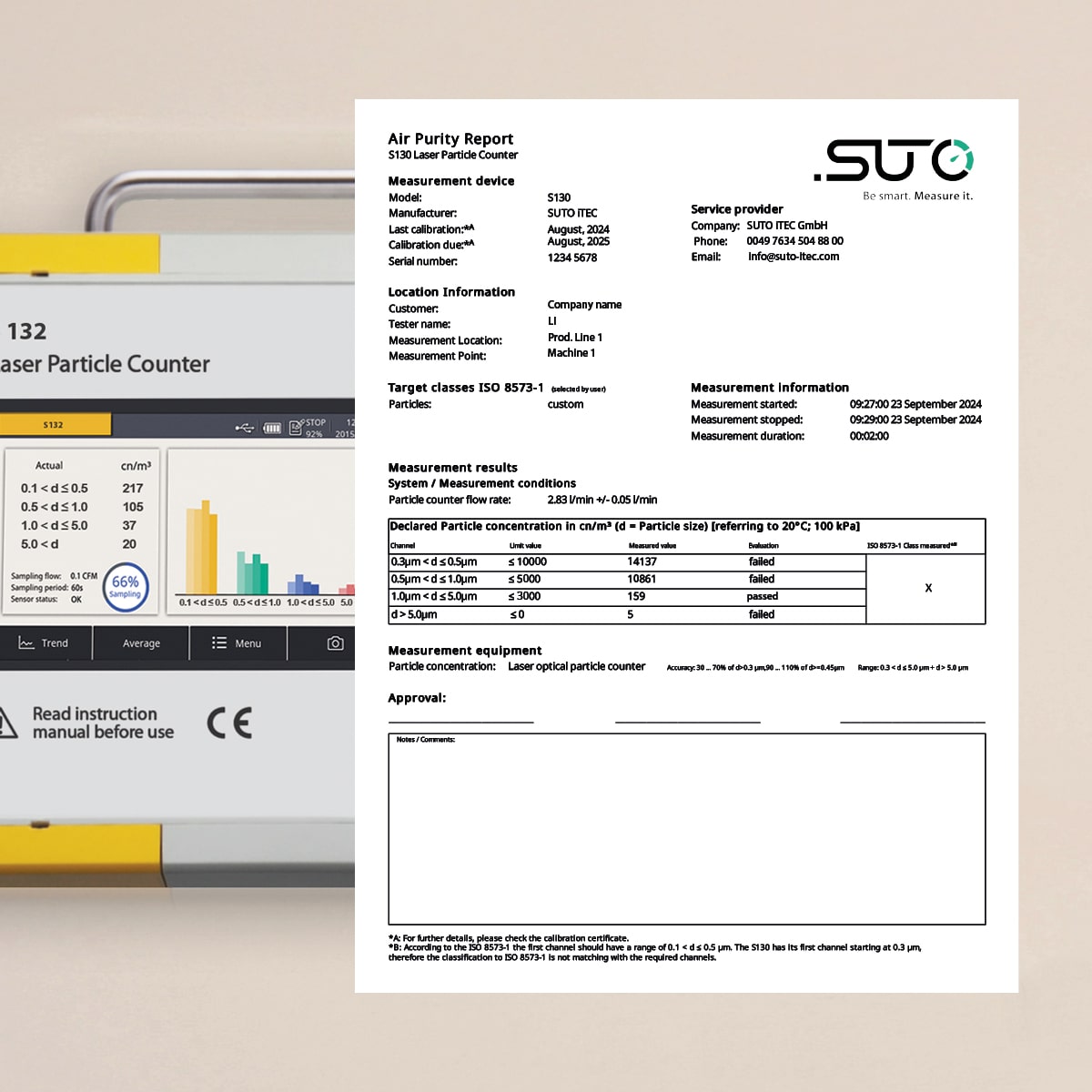

ISO 8573-1에 따른 공기 품질 모니터링
ISO 8573-1은 각 덕트의 한계값을 지정하여 압축 공기 시스템의 입자에 대한 압축 공기 청정도 등급을 정의합니다. S132 레이저 파티클 카운터는 ISO 8573-1에 정의된 채널을 측정합니다:
- 0.1 < d ≤ 0.5 μm
- 0.5 < d ≤ 1.0 μm
- 1.0 < d ≤ 5.0 μm
이 채널 값은 클래스 0~5의 경우 0과 같아야 하며, 그렇지 않으면 질량 농도가 한계값으로 정의되는 클래스 6 이상에 해당합니다.
데이터 분석을 위한 연결
사용자 친화적인 신호 출력, Modbus/RTU(RS485), 알람 릴레이(NO, 40VDC, 0.2A) 및 USB를 통해 S130/S132를 SUTO 디스플레이 및 데이터 로거뿐만 아니라 다른 제조업체의 디스플레이 및 제어 장치에 쉽게 연결할 수 있습니다.
SUTO 교환 서비스
교체 교정 서비스를 통해 가동 중단 시간을 없애고 사용자가 노점 측정 기록을 완벽하게 유지할 수 있습니다.
자세한 정보 및 지원 조언은 여기에서 문의하시기 바랍니다.
- S130 Eco-Version: 0.3 < d ≤ 5.0 μm
- S132 Pro-Version: 0.1 < d ≤ 5.0 μm
통합 압력 디퓨저
경쟁사와 달리 SUTO 레이저 파티클 카운터에는 압력 디퓨저가 통합되어 있어 장치의 라인 압력을 줄여줍니다. 이를 통해 사용자는 감압기를 설치하지 않고도 압축 공기 시스템에서 직접 레이저 파티클 카운터를 사용할 수 있으므로 ISO 8573-4 표준을 준수할 수 있습니다.
통합 디스플레이
통합 5인치 터치스크린 디스플레이는 모든 채널에 대한 실시간 판독값, 신호 출력 설정, 통합 데이터 로거를 제공하여 측정 데이터를 장치에 저장할 수 있습니다. 측정된 값은 ft³, l 또는 m³당 입자 수 또는 μg/m³ 단위로 표시됩니다.
ISO 8573-1에 따른 공기 품질 모니터링
ISO 8573-1은 각 덕트의 한계값을 지정하여 압축 공기 시스템의 입자에 대한 압축 공기 청정도 등급을 정의합니다. S132 레이저 파티클 카운터는 ISO 8573-1에 정의된 채널을 측정합니다:
- 0.1 < d ≤ 0.5 μm
- 0.5 < d ≤ 1.0 μm
- 1.0 < d ≤ 5.0 μm
이 채널 값은 클래스 0~5의 경우 0과 같아야 하며, 그렇지 않으면 질량 농도가 한계값으로 정의되는 클래스 6 이상에 해당합니다.
데이터 분석을 위한 연결
사용자 친화적인 신호 출력, Modbus/RTU(RS485), 알람 릴레이(NO, 40VDC, 0.2A) 및 USB를 통해 S130/S132를 SUTO 디스플레이 및 데이터 로거뿐만 아니라 다른 제조업체의 디스플레이 및 제어 장치에 쉽게 연결할 수 있습니다.
SUTO 교환 서비스
교체 교정 서비스를 통해 가동 중단 시간을 없애고 사용자가 노점 측정 기록을 완벽하게 유지할 수 있습니다.
자세한 정보 및 지원 조언은 여기에서 문의하시기 바랍니다.

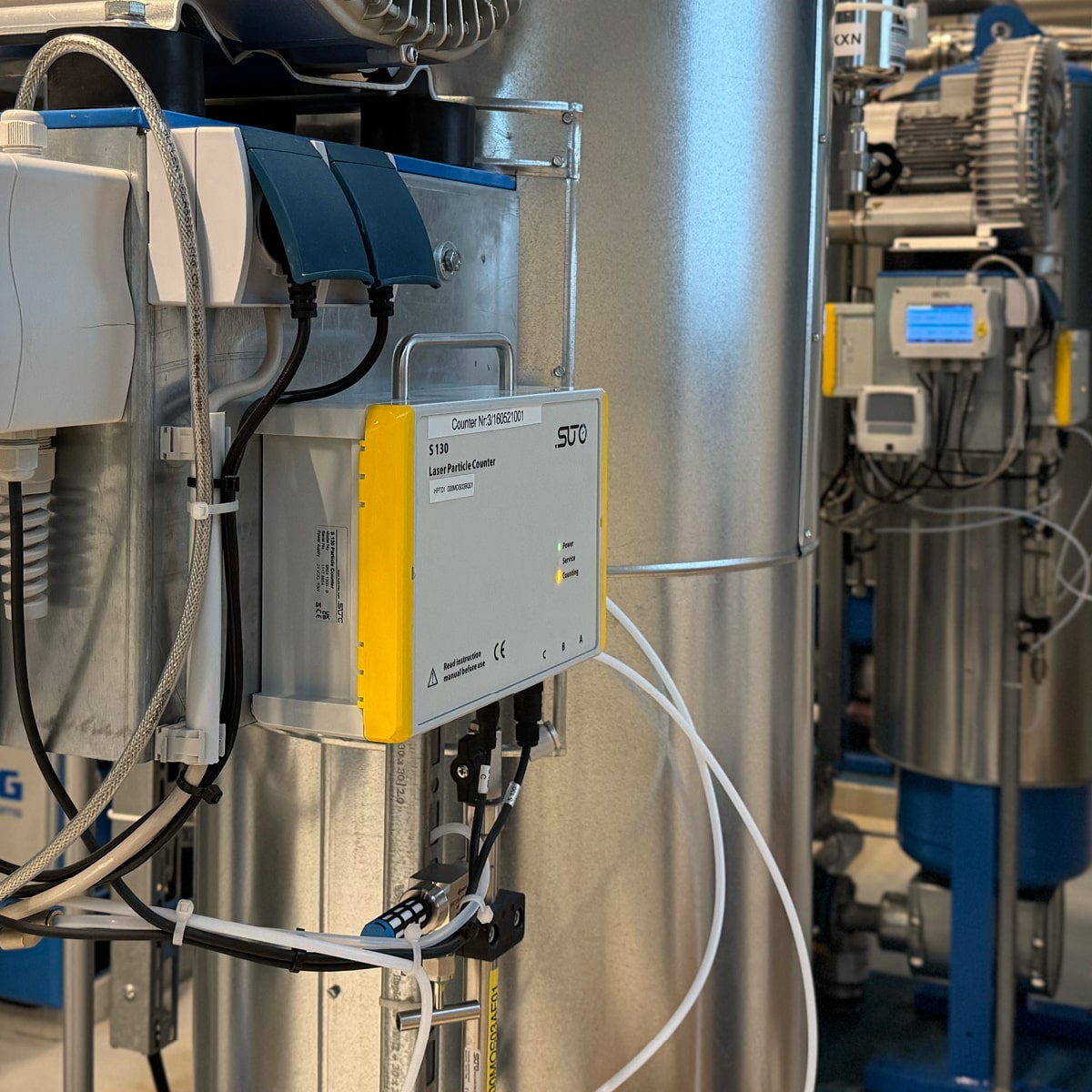

- 하이테크 애플리케이션에서 압축 공기 및 가스에 대한 영구적인 입자 측정 및 모니터링.
- 압축 공기 표준 ISO 8573-4의 요구 사항을 충족합니다.
MESSUNG | |
| Particle | |
| Measuring range | S130: 0.3 < d ≤ 5.0 μm S132: 0.1 < d ≤ 5.0 μm |
| Measuring channels | S130: CH1: 0.3 < d ≤ 0.5 μm CH2: 0.5 < d ≤ 1.0 μm CH3: 1.0 < d ≤ 5.0 μm CH4: 5.0 μm < d (konfigurierbar) S132: CH1: 0.1 < d ≤ 0.5 μm CH2: 0.5 < d ≤ 1.0 μm CH3: 1.0 < d ≤ 5.0 μm CH4: 5.0 μm < d (konfigurierbar) |
| Counting Efficiency according ISO 21501-4 | 30 ... 70 % of d > 0.1 um, 90 ... 110 % of d >= 0.3 um |
| Principle of measurement | Laser detection |
| Sensor | LED-laser |
| Consumption | |
| Selectable units | cn/m³, cn/ft³ |
SIGNAL INTERFACE & SUPPLY | |
| Analog output | |
| Signal | 4 ... 20 mA (2-wire) |
| Alarm | Switch output, normally open, max. 40 VDC, 200 mA |
| Fieldbus | |
| Protocol | Modbus/RTU, Modbus/TCP (with Display version) |
| Supply | |
| Voltage supply | 24 VDC / 10 W (ohne Display) 24 VDC / 20 W (mit Display) |
| Current consumption | 420 mA (ohne Display) 840 mA (mit Display) |
| Data interface | |
| USB | USB Micro with OTG support |
GENERAL DATA | |
| Configuration | |
| Others | Device comes pre-configured Configuration can be done via on-screen touch |
| Display | |
| Integrated | 5” color touch screen |
| Data Logger | |
| Storage | 30 million measurement values (optional) |
| Miscellaneous | |
| Electrical connection | 3X M12 |
| Protection class | IP65 |
| Process connection | 6 mm quick connect (pressurized version), barb connection (ambient version) |
| Material | PC, Al alloy |
| Weight | S130: 1.9 kg S132: 3.2 kg |

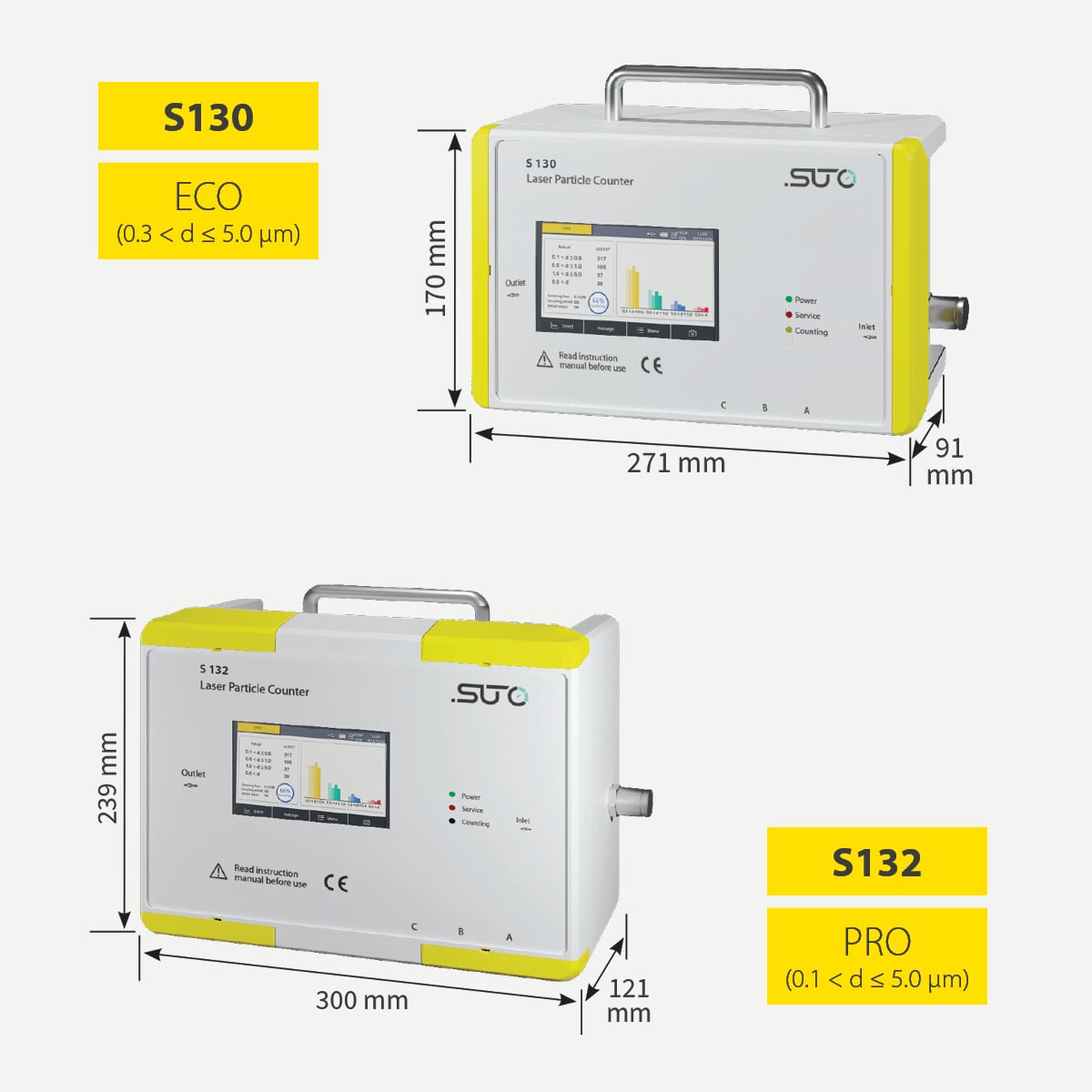

| Dimensions | S130: 271 x 205 x 91 mm S132: 300 x 240 x 120 mm |
| Operating conditions | |
| Medium | Compressed air and gases free of corrosive, aggressive, caustic and flammable constituents |
| Flow rate | 2.83 l/min |
| Sample rate | One sample per minute |
| Medium quality | ISO 8573-4 |
| Medium temperature | 0 ... +50 °C |
| Medium humidity | < 90 %, no condensation |
| Operating pressure | 0.3 ... 1.5 MPa |
| Ambient temperature | 0 ... +50 °C |
| Ambient humidity | 0 ... 90 % rH |
| Storage temperature | -10 ... +50 °C |
| Storage humidity | < 90 % with no condensation |
| Transport temperature | -10... +50 °C Without display -10 ... +50 °C with display |
