S600

품질 및 순도 측정을 위한 모바일 압축 공기 분석기 S600

ISO8573-1에 따라 압축 공기의 순도와 품질을 사용 지점에서 직접 모니터링할 수 있는 휴대용 분석기 솔루션입니다.

Right Mark

모든 ISO 8573-1 품질 파라미터 측정

Right Mark

높은 정밀도를 위한 소프트웨어 제어 측정

Right Mark

고해상도 522 컬러 터치 스크린

Right Mark

휴대성이 뛰어난 컴팩트한 디자인

Right Mark

ISO 8573-1 감사를 위한 PDF 보고서 생성기

Right Mark

USB 또는 4G/LTE 연결(옵션)

Right Mark

ISO 준수를 위한 등속성 샘플링 장치

Right Mark

압축 공기, 질소 N₂, 이산화탄소 CO₂의 경우

Der S600 Mobiler Druckluft-Analysator bietet eine Komplettlösung zur Messung von Taupunkt, Partikeln und Öldampf wie in der Druckluftqualitäts-Norm ISO 8573-1 definiert.

Er kombiniert die neueste Sensortechnologie, softwaregesteuerte Messungen und eine zeitsparende Einrichtung in einem mobilen, Touchscreen-gesteuerten Multitool. Mit dem S600 lassen sich Qualitätsprüfungen der Druckluft im Vergleich zu herkömmlichen Methoden in kürzester Zeit durchführen.

Messungen der Druckluftqualität nach ISO 8573-1

Viele Industriezweige wie die Pharma- und Lebensmittelindustrie benötigen qualitativ hochwertige Druckluft. Die Prozess- und Produktsicherheit kann durch häufige Messungen der Druckluftqualität gewährleistet werden, indem gleichzeitig die Anforderungen der Norm ISO 8573-1 erfüllt werden. Gleichzeitig können durch die Überwachung der Druckluftqualität Produktionsausfälle vermieden und die Zuverlässigkeit des Systems verbessert werden

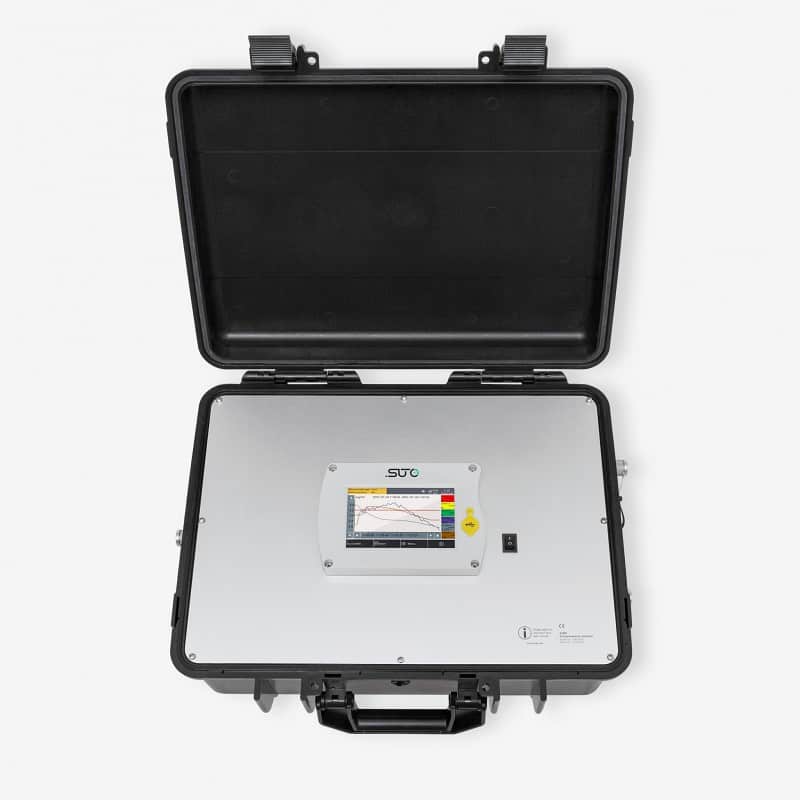

Vor-Ort-Messungen für große Flexibilität

Vergessen Sie die alten Methoden zur Überwachung von Druckluftqualität und -reinheit. Der S600 Druckluft-Analysator verwendet softwaregesteuerte Messungen, um ein Höchstmaß an Flexibilität und Genauigkeit zu gewährleisten. Mit dem dynamischen 5-Zoll-Touchscreen können Sie alle Daten direkt am Messort steuern und überwachen.

Sie erhalten das gesamte Paket in einem einfach zu tragenden Koffer. Dieser kann problemlos überallhin mitgenommen werden. Der Koffer des S600 ist 45 x 38,1 x 19,05 cm groß.

5 in 1 Messgerät

Der S600 misst Taupunkt/Luftfeuchtigkeit, Partikelanzahl, Temperatur, Druck und Öldampf mit hoher Genauigkeit in einem Gerät. Mit einem integrierten Datenlogger ist die Datenaufzeichnung dieser Parameter für die weitere Datenanalyse so einfach wie nie zuvor.

  • Die Partikelmessung von 0,1 < d ≤ 0,5 µm, 0,5 < d ≤ 1,0 µm, 1,0 < d ≤ 5,0 µm ist dank modernster Laserdetektionstechnologie möglich. Die Messverfahren erfüllen die Anforderungen der ISO 8573-4 (zusammen mit dem isokinetischen Entnahmestelle). Zählgenauigkeit nach ISO 21501-4 30…70% von d> 0,1 µm, 90…110% von d>= 0,3µm.
  • Der Taupunktsensor bietet dank der einzigartigen Mehrfachsensortechnologie einen großen Bereich von -100 bis +20 °C Td. Die bewährte Taupunktmessmethode bietet Langzeitstabilität und hohe Präzision mit einer Genauigkeit von ±2 °C Td.
  • Die Messung von Öldämpfen von 0,001 bis 5,000 mg/m³ erfolgt mit einem modernen Photoionisationsdetektor (PID) mit Selbstkalibrierung. Der Messbereich wird gemäß ISO 8573-1 Klasse 1 bis Klasse 5 mit hoher Genauigkeit (5 % des Messwerts ± 0,003 mg/m3) gemessen.
  • Druckmessung mit modernster Sensortechnik, die wichtige zusätzliche Qualitätsdaten über das Druckluftsystem liefert.
  • Der integrierte Datenlogger zeichnet alle Kanäle parallel zur späteren Analyse auf. Der 5-Zoll-Touchscreen ermöglicht Ihnen die Interaktion mit dem Gerät vor Ort. Für die Verwaltung des Geräts ist kein PC erforderlich.

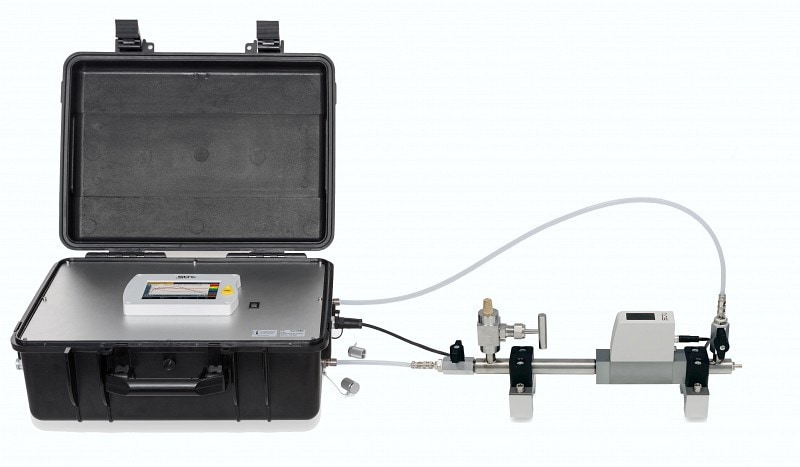

ISO 8573-4 Isokinetische Entnahmestelle

Für Partikelmessungen nach ISO 8573-4 wurde ein isokinetische Entnahmestelle entwickelt. Mit dieser optionalen Ausrüstung können Sie den Luftstrom bei der Partikelmessung überwachen und einstellen, um die korrekte isokinetische Probenahme zu gewährleisten.

Leistungsstarke Berichte für Druckluft-Audits erstellen

Mit dem S600 können Anwender direkt vor Ort umfangreiche PDF-Berichte erstellen. Die Berichte folgen den Empfehlungen der ISO 8573, zusätzlich können kundenbezogene Daten sowie Dienstleisterdetails am Bildschirm eingegeben werden, was die Durchführung von Audits und die Erstellung aussagekräftiger Berichte noch einfacher macht.

PDF-Berichte können aus beliebigen Aufzeichnungen auf dem Gerät erstellt werden und können auf ein angeschlossenes USB-Laufwerk kopiert, um direkt ausgedruckt zu werden.

Optionale 4G/LTE-Fernverbindung

Durch die Integration eines USB-Ports für den Anschluss eines 4G-Dongles außerhalb des S600-Gehäuses können die tragbaren Geräte einfach mit der S4A-Software verbunden und aus der Ferne überwacht werden, unabhängig von einer WiFi-Verbindung. Der USB 4G-Dongle ist eine optionale Funktion und kann zusammen mit dem S600 bestellt werden, aber auch später nachgerüstet werden. Um die neue Funktion zu nutzen, ist eine SIM-Karte erforderlich. Weitere Informationen erhalten Sie in unserem Anleitungsvideo.

Wir beraten Sie gerne und finden die bestmögliche Konfiguration für Ihre Anwendung. Bitte kontaktieren Sie uns hier für weitere Fragen und Informationen.

  • Luftqualitätsmessungen in der Medizin, Pharmazie, Lebensmittel- und Getränkeindustrie
  • Druckluftqualitätsaudits gemäß ISO 8573-1
  • Point-of-Use-Messungen zur Gewährleistung der Prozesssicherheit und -qualität in allen Anwendungen
  • Überwachung von High-Tech-Anwendungen mit strengen Anforderungen an die Luftreinheit
Vimeo

By loading the video, you agree to Vimeo's privacy policy.
Learn more

Load video

MESSUNG

Partikel
GenauigkeitZählereffizienz nach ISO 21501-4
30 ... 70 % von d > 0.1 μm
90 ... 110 % von d ≥ 0.3 μm
Wählbare Einheitencn/m³, cn/ft³
Messbereich0.1 < d ≤ 0.5 μm
0.5 < d ≤ 1.0 μm
1.0 < d ≤ 5.0 μm
5.0 μm < d
SensorOptischer Laser-Partikelzähler
Abtastrate1 min.
Durchflussmenge2.83 l/min
Druck Taupunkt
Wählbare Einheitencn/m³, cn/ft³
Genauigkeit± 1 °C Td (0 ... 20 °C Td)
± 2 °C Td (-70 ... 0 °C Td)
± 3 °C Td (-100 ... -70 °C Td)
Wählbare Einheiten°C, °F
Messbereich-100 ... +20 °C Td
SensorQCM + Polymer
Reaktionszeit (t90)-20 °C Td -> -60 °C Td = < 240 sec
-60 °C Td -> -20°C Td = < 30 sec
@ 4 l/min
Öl-Dampf
Genauigkeit5 % v. Messwert +/- 0.003 mg/m³
Nachweisgrenze0.001 mg/m³
Auflösung0.001 mg/m³
Wählbare Einheitenmg/m³
Messbereich0.001 ... 5.000 mg/m³
SensorPID (Photoionisationsdetektor)
Lebensdauer der UV-Lampe1 Jahr oderr 6000 Arbeitszeiten,
je nachdem, was zuerst eintritt
Abtastrate1 sec.
Druck
Genauigkeit0.5 % FS
Messbereich0.1 ... 1.6 MPa(g)
SensorPiezo-Widerstandssensor
Temperatur
Genauigkeit± 0.3 °C
Messbereich-30 ... +70 °C
SensorPt100
Referenzbedingungen
Wählbare BedingungenISO1217 20 °C 1000 mbar

SIGNAL / SCHNITTSTELLE & VERSORGUNG

Feldbus
ProtokollModbus/TCP
Aktualisierungsrate1 / sec.
Versorgung
VersorgungsspannungAdapter für die Netzversorgung (AC/DC)
Eingang: 100 ... 240 VAC, 50/60 Hz, 1.4 A
Ausgang: 24 VDC, 2.5 A, 60 W max.
Stromverbrauch1.4 A
Datenschnittstelle
USBMicro-USB mit OTG-Unterstützung
LTE/4G USBUSB-Anschluss für 4G/LTE-Modem

ALLGEMEINE SPEZIFIKATION

Konfiguration
AndereGerät wird vorkonfiguriert geliefert
Die Konfiguration kann über den Touchscreen vorgenommen werden
Display
IntegriertTouchscreen, Size: 5“, Auflösung:
800 x 480 px
Datenlogger
SpeicherBis zu 3 Millionen aufgezeichnete Datensätze (jeweils 10 Kanäle)
BerichtIntegrierter Berichtsgenerator für den PDF-Export
Material
ProzessanschlussMessing vernickelt, FKM
GehäusePC + ABS, Al-Legierung
Sonstiges
Elektrischer Anschluss2-Stift, Push-Pull-Buchse
SchutzklasseIP54 (Deckel geschlossen)
ZulassungenCE
ProzessanschlussMikro-Schnellanschluss, voller Durchgang, männlich (1,5 m Schlauch mit Kupplung enthalten)
Gewicht9.8 kg
Betriebsparameter
MediumDruckluft, Stickstoff N₂, Kohlendioxid CO₂ (Softwareeinstellung)
Qualität des MediumsISO 8573-1: 4.4.4 oder besser
Temperatur des Mediums0 ... + 40 °C
Feuchtigkeit des MediumsMittlere Feuchtigkeit < 40 % rH, kein Kondenswasser
Betriebsdruck0.3 ... 1.5 MPa(g)
Temperatur in der Umgebung0 ... +50 °C
Luftfeuchtigkeit der Umgebung0 ... 90 % rH
Lagertemperatur-10 ... + 70 °C
Transporttemperatur-10 ... + 70 °C

MESSUNG

MesseinheitMesseinheit Probenahmerohr mit integriertem isokinetischem Probenahmerohr, Durchflussregulierung und -kontrolle durch integrierten Durchflusssensor, zur Verwendung für Partikelmessungen nach ISO 8573-4
Durchflussmesser-3 % o.RDG ±0.3 % FS
EinheitThermischer Massendurchflussmesser (nur für isokinetische Durchflussmessung, keine Systemdurchflussmessung)
SensorThermischer Massendurchflusssensor
Genauigkeit3 % o. RDG

Signalschnittstelle und Versorgung

VerbindungKommunikation mit S600 (Kabel im Lieferumfang enthalten)
Aktualisierungsrate1 / sec.
