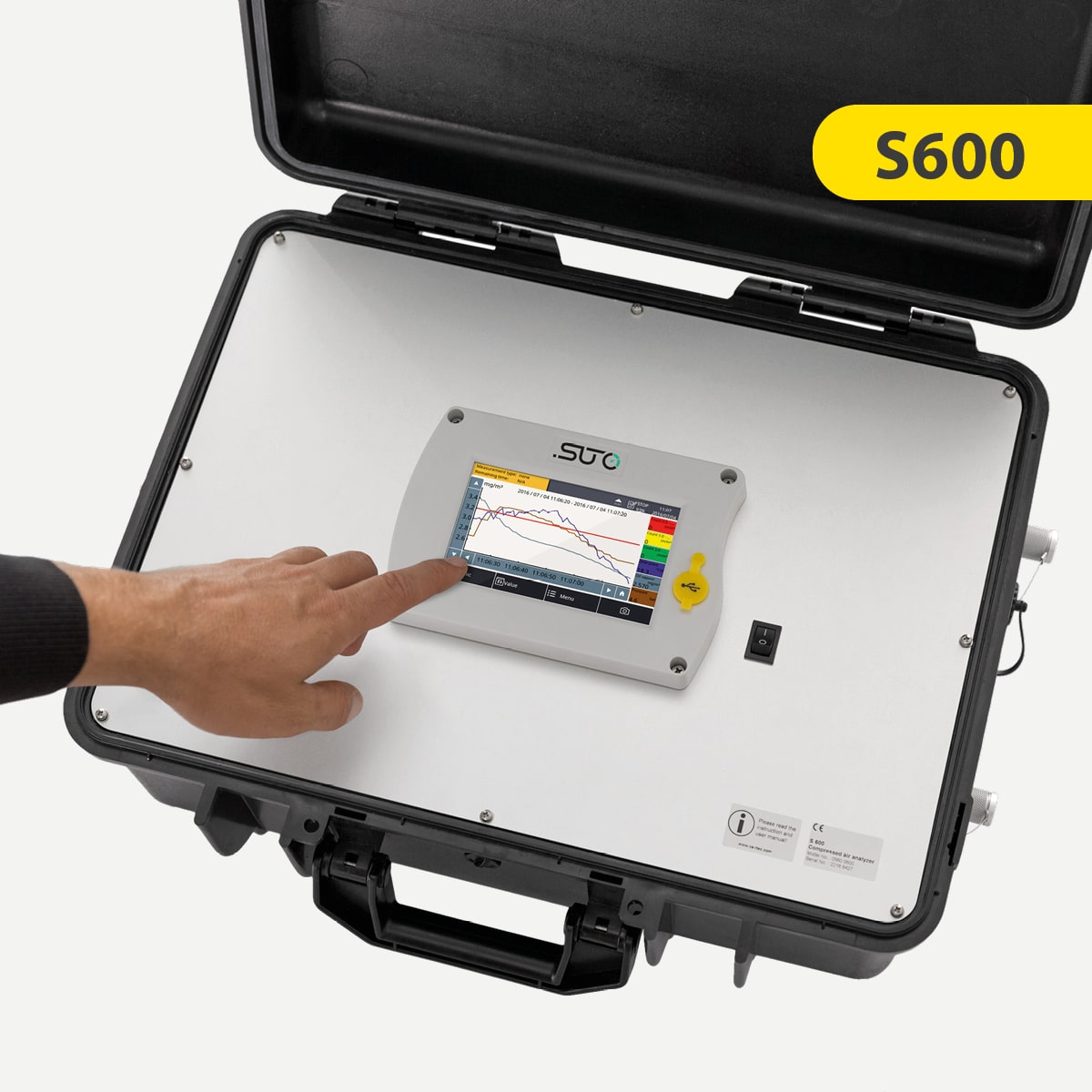

S600 Mobilny analizator sprężonego powietrza
do pomiaru jakości i czystości
Przenośny analizator do monitorowania czystości i jakości sprężonego powietrza zgodnie z normą ISO8573-1 bezpośrednio w miejscu użytkowania.
Pomiar wszystkich parametrów jakościowych ISO 8573-1
Pomiar sterowany programowo zapewniający wysoką precyzję
Kolorowy ekran dotykowy o wysokiej rozdzielczości 5"
Unikalna, ultraprzenośna i kompaktowa konstrukcja
Generator raportów PDF dla audytów ISO 8573-1
USB lub opcjonalne połączenie 4G/LTE
Izokinetyczne urządzenie do pobierania próbek zgodne z normą ISO
Dla sprężonego powietrza, azotu N₂, dwutlenku węgla CO₂
Łączy w sobie najnowszą technologię czujników, pomiary sterowane programowo i konfigurację oszczędzającą czas w mobilnym narzędziu wielofunkcyjnym sterowanym za pomocą ekranu dotykowego. Dzięki S600 testy jakości sprężonego powietrza można przeprowadzić w najkrótszym możliwym czasie w porównaniu z konwencjonalnymi metodami.
Pomiary jakości sprężonego powietrza zgodnie z normą ISO 8573-1
Wiele branż, takich jak przemysł farmaceutyczny i spożywczy, wymaga wysokiej jakości sprężonego powietrza. Bezpieczeństwo procesów i produktów można zapewnić dzięki częstym pomiarom jakości sprężonego powietrza, spełniając jednocześnie wymagania normy ISO 8573-1. Jednocześnie monitorowanie jakości sprężonego powietrza może zapobiec przestojom w produkcji i poprawić niezawodność systemu
Pomiary na miejscu zapewniają dużą elastyczność
Zapomnij o starych metodach monitorowania jakości i czystości sprężonego powietrza. Analizator sprężonego powietrza S600 wykorzystuje pomiary sterowane programowo, aby zapewnić maksymalną elastyczność i dokładność. Dynamiczny 5-calowy ekran dotykowy umożliwia sterowanie i monitorowanie wszystkich danych bezpośrednio w miejscu pomiaru.

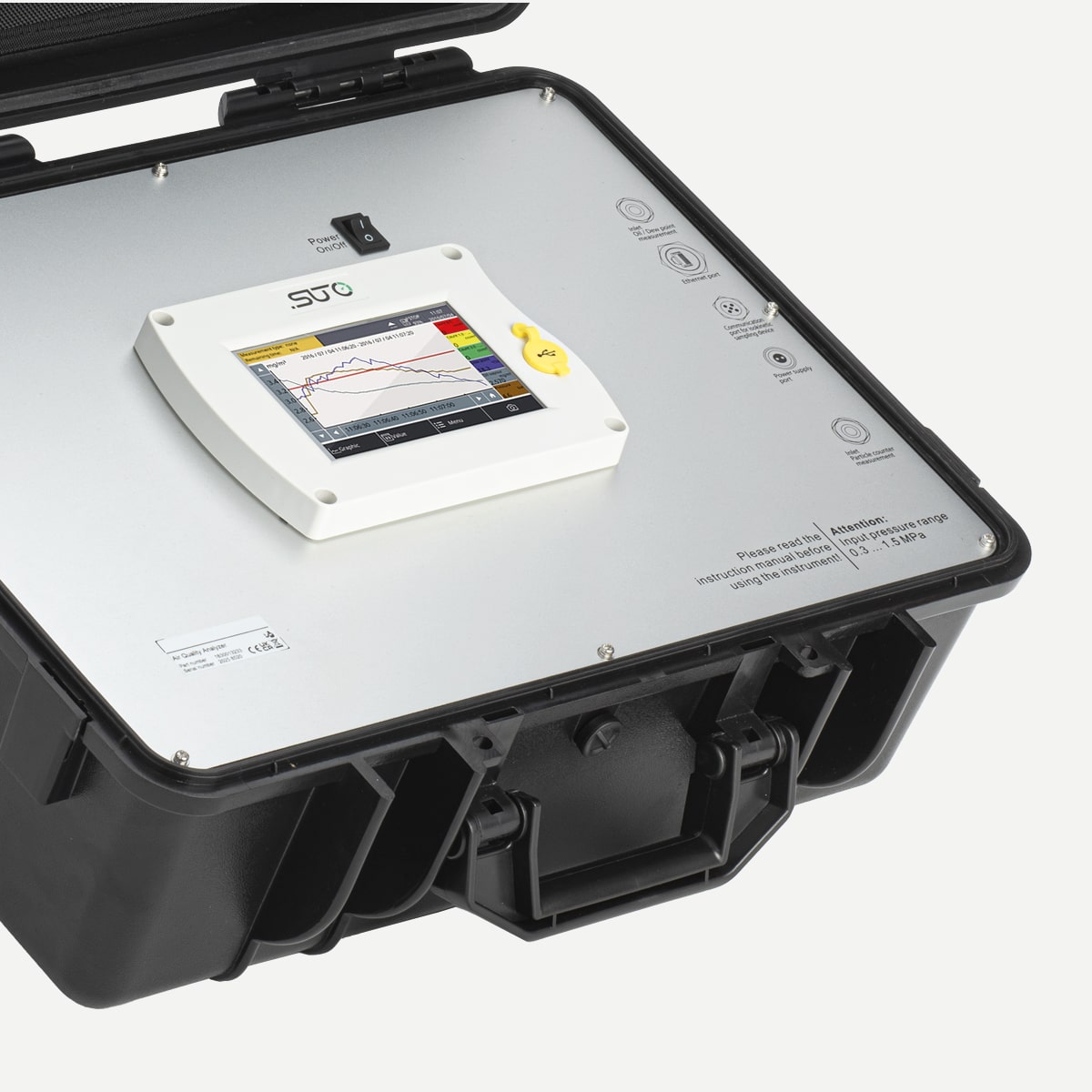

Cały pakiet jest dostarczany w łatwym do przenoszenia etui. Można go łatwo zabrać ze sobą wszędzie. Obudowa S600 ma wymiary 45 x 38,1 x 19,05 cm.
Urządzenie pomiarowe 5 w 1
S600 mierzy punkt rosy/wilgotność, liczbę cząstek, temperaturę, ciśnienie i opary oleju z wysoką dokładnością w jednym urządzeniu. Dzięki zintegrowanemu rejestratorowi danych rejestrowanie tych parametrów w celu dalszej analizy danych nigdy nie było łatwiejsze.
- Pomiar cząst ek o wielkości 0,1 < d ≤ 0,5 µm, 0,5 < d ≤ 1,0 µm, 1,0 < d ≤ 5,0 µm jest możliwy dzięki najnowocześniejszej technologii detekcji laserowej. Metody pomiarowe spełniają wymagania normy ISO 8573-4 (wraz z izokinetycznym punktem próbkowania). Dokładność zliczania zgodnie z ISO 21501-4 30…70% d> 0,1 µm, 90…110% d>= 0,3 µm.
- Czujnik punktu rosy oferuje szeroki zakres od -100 do +20 °C Td dzięki unikalnej technologii wielu czujników. Sprawdzona metoda pomiaru punktu rosy zapewnia długoterminową stabilność i wysoką precyzję z dokładnością ±2 °C Td.
- Pomiar oparów oleju w zakresie od 0,001 do 5.000 mg/m³ odbywa się za pomocą nowoczesnego detektora fotojonizacyjnego (PID) z autokalibracją. Zakres pomiarowy jest mierzony zgodnie z normą ISO 8573-1 od klasy 1 do klasy 5 z wysoką dokładnością (5% wartości pomiarowej ± 0,003 mg/m3).
- Pomiar ciśnienia za pomocą najnowocześniejszej technologii czujników, która zapewnia ważne dodatkowe dane o jakości systemu sprężonego powietrza.
- Zintegrowany rejestrator danych zapisuje wszystkie kanały równolegle w celu późniejszej analizy. 5-calowy ekran dotykowy umożliwia interakcję z urządzeniem na miejscu. Do zarządzania urządzeniem nie jest wymagany komputer.
ISO 8573-4 Izokinetyczny punkt stuknięcia

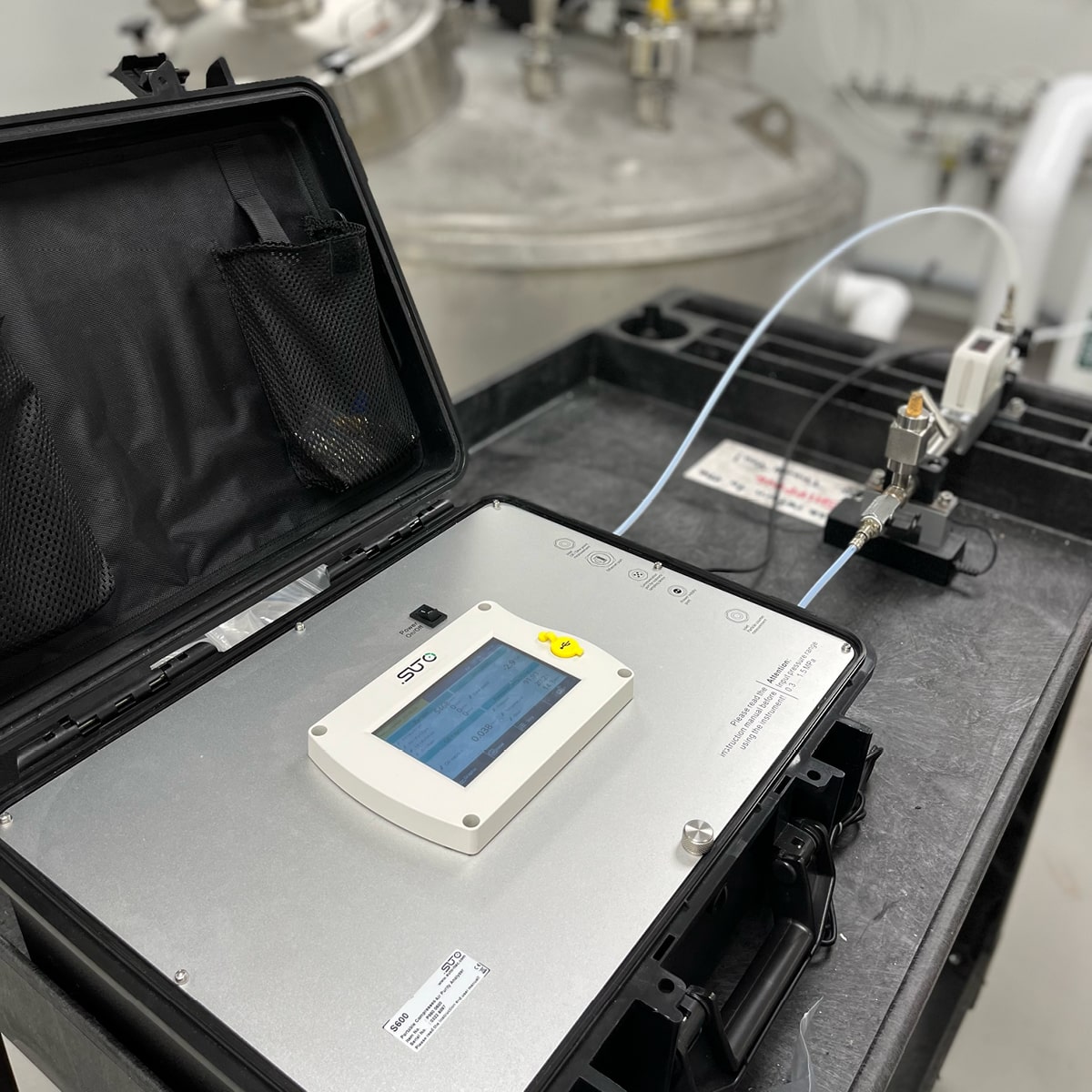

Opracowano izokinetyczny punkt próbkowania do pomiarów cząstek zgodnie z normą ISO 8573-4. To opcjonalne wyposażenie umożliwia monitorowanie i regulację przepływu powietrza podczas pomiaru cząstek, aby zapewnić prawidłowe izokinetyczne pobieranie próbek.

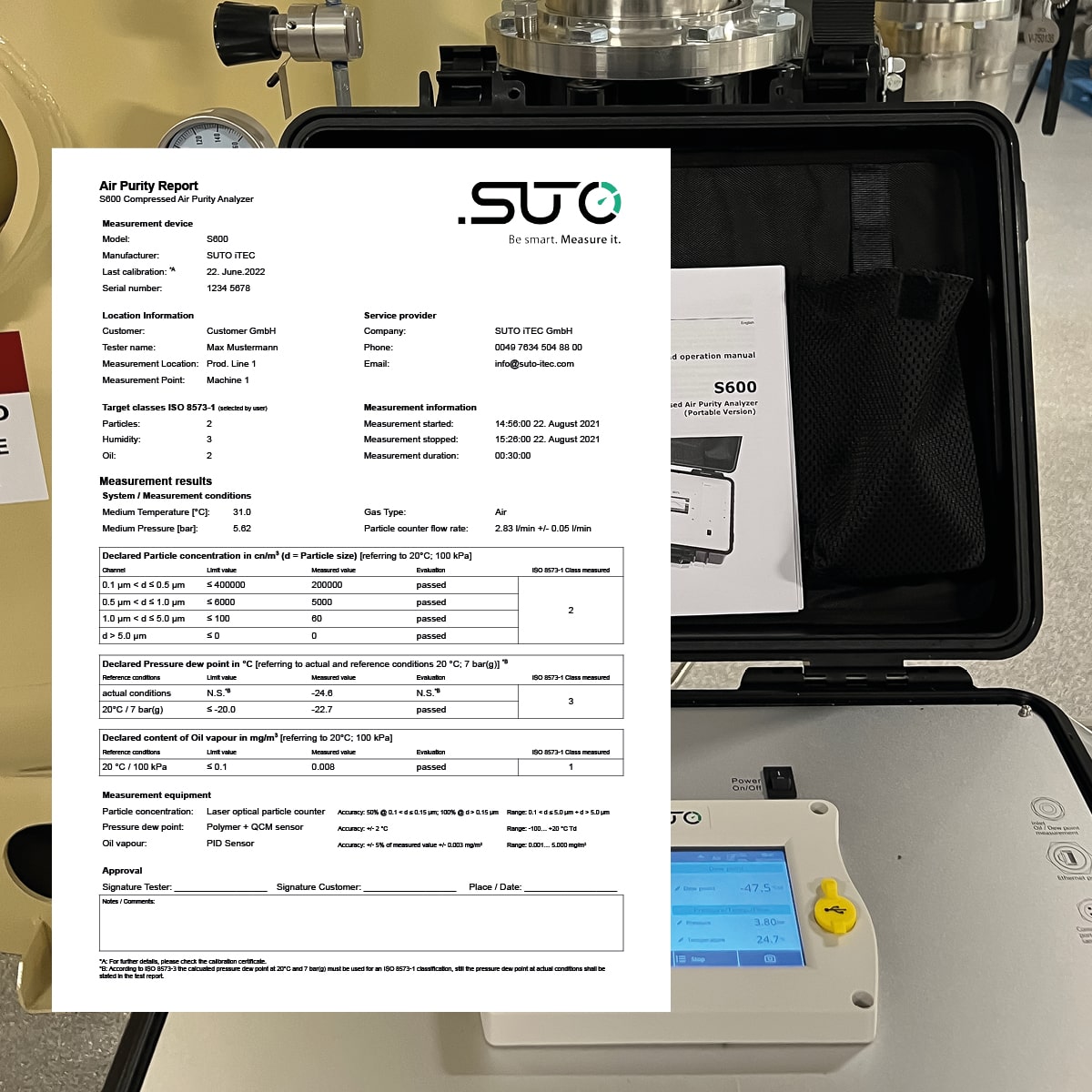

Tworzenie zaawansowanych raportów na potrzeby audytów sprężonego powietrza
Dzięki S600 użytkownicy mogą tworzyć kompleksowe raporty PDF bezpośrednio na miejscu. Raporty są zgodne z zaleceniami normy ISO 8573, a dodatkowo na ekranie można wprowadzać dane związane z klientem, a także szczegóły dotyczące usługodawcy, co jeszcze bardziej ułatwia przeprowadzanie audytów i tworzenie znaczących raportów.
Raporty PDF mogą być tworzone z dowolnych nagrań na urządzeniu i mogą być kopiowane na podłączony dysk USB w celu bezpośredniego drukowania.
Opcjonalne zdalne połączenie 4G/LTE
Dzięki zintegrowaniu portu USB do podłączenia klucza sprzętowego 4G poza obudową S600, urządzenia przenośne można łatwo podłączyć do oprogramowania S4A i zdalnie monitorować, niezależnie od połączenia Wi-Fi. Klucz sprzętowy USB 4G jest wyposażeniem opcjonalnym i można go zamówić razem z modelem S600, ale można go także doposażyć później. Do korzystania z nowej funkcji wymagana jest karta SIM. Więcej informacji można znaleźć w naszym filmie instruktażowym.
Chętnie doradzimy i znajdziemy najlepszą możliwą konfigurację dla danej aplikacji. W przypadku dalszych pytań i informacji prosimy o kontakt tutaj.

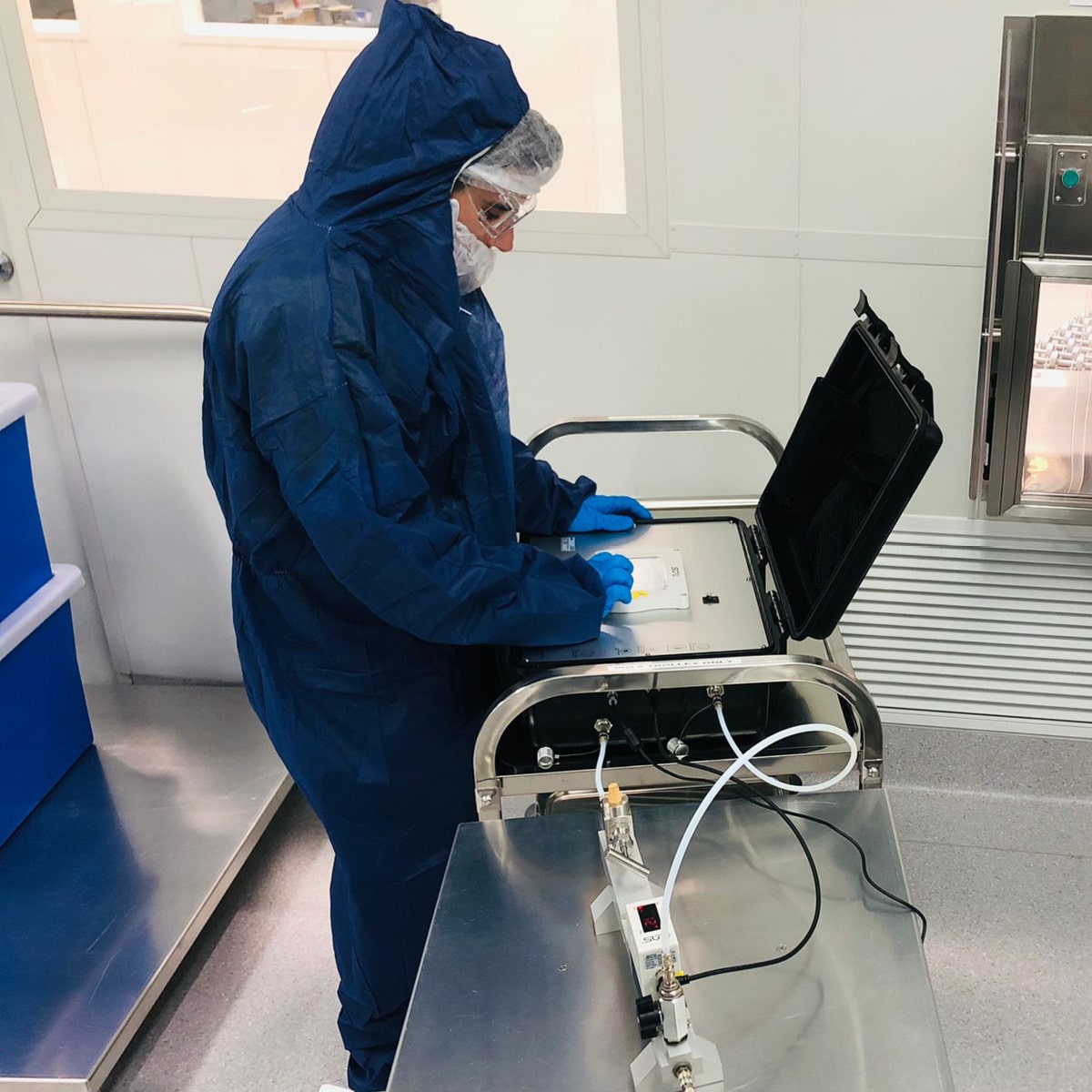

- Pomiary jakości powietrza w przemyśle medycznym, farmaceutycznym, spożywczym i napojów
- Audyty jakości sprężonego powietrza zgodnie z normą ISO 8573-1
- Pomiary w miejscu użycia w celu zapewnienia bezpieczeństwa i jakości procesu we wszystkich zastosowaniach
- Monitorowanie zaawansowanych technologicznie aplikacji o rygorystycznych wymaganiach dotyczących czystości powietrza
Aktualnie wyświetlana jest treść zastępcza z Vimeo. Aby uzyskać dostęp do rzeczywistej treści, kliknij poniższy przycisk. Pamiętaj, że spowoduje to udostępnienie danych zewnętrznym operatorom.
| 9.000 Arbeitsstunden | |
| Partikel | |
| Genauigkeit | Zählereffizienz nach ISO 21501-4 30 ... 70 % von d > 0.1 μm 90 ... 110 % von d ≥ 0.3 μm |
| Wählbare Einheiten | cn/m³, cn/ft³ |
| Messbereich | 0.1 < d ≤ 0.5 μm 0.5 < d ≤ 1.0 μm 1.0 < d ≤ 5.0 μm 5.0 μm < d |
| Sensor | Optischer Laser-Partikelzähler |
| Abtastrate | 1 min. |
| Durchflussmenge | 2.83 l/min |
| Druck Taupunkt | |
| Wählbare Einheiten | cn/m³, cn/ft³ |
| Genauigkeit | ± 1 °C Td (0 ... 20 °C Td) ± 2 °C Td (-70 ... 0 °C Td) ± 3 °C Td (-100 ... -70 °C Td) |
| Wählbare Einheiten | °C, °F |
| Messbereich | -100 ... +20 °C Td |
| Sensor | QCM + Polymer |
| Reaktionszeit (t90) | -20 °C Td -> -60 °C Td = < 240 sec -60 °C Td -> -20°C Td = < 30 sec @ 4 l/min |
| Öl-Dampf | |
| Genauigkeit | 5 % v. Messwert +/- 0.003 mg/m³ |
| Nachweisgrenze | 0.001 mg/m³ |
| Auflösung | 0.001 mg/m³ |
| Wählbare Einheiten | mg/m³ |
| Messbereich | 0.001 ... 5.000 mg/m³ |
| Sensor | PID (Photoionisationsdetektor) |
| Lebensdauer der UV-Lampe | 9.000 Arbeitsstunden |
| Abtastrate | 1 sec. |
| Druck | |
| Genauigkeit | 0.5 % FS |
| Messbereich | 0.1 ... 1.6 MPa(g) |
| Sensor | Piezo-Widerstandssensor |
| Temperatur | |
| Genauigkeit | ± 0.3 °C |
| Messbereich | -30 ... +70 °C |
| Sensor | Pt100 |
| Referenzbedingungen | |
| Wählbare Bedingungen | ISO1217 20 °C 1000 mbar |
SIGNAL / SCHNITTSTELLE & VERSORGUNG | |
| Feldbus | |
| Protokoll | Modbus/TCP |
| Aktualisierungsrate | 1 / sec. |
| Versorgung | |
| Versorgungsspannung | Adapter für die Netzversorgung (AC/DC) Eingang: 100 ... 240 VAC, 50/60 Hz, 1.4 A Ausgang: 24 VDC, 2.5 A, 60 W max. |
| Stromverbrauch | 1.4 A |
| Datenschnittstelle | |
| USB | Micro-USB mit OTG-Unterstützung |
| LTE/4G USB | USB-Anschluss für 4G/LTE-Modem |
ALLGEMEINE SPEZIFIKATION | |
| Konfiguration | |
| Andere | Gerät wird vorkonfiguriert geliefert Die Konfiguration kann über den Touchscreen vorgenommen werden |
| Display | |
| Integriert | Touchscreen, Size: 5“, Auflösung: 800 x 480 px |
| Datenlogger | |
| Speicher | Bis zu 3 Millionen aufgezeichnete Datensätze (jeweils 10 Kanäle) |
| Bericht | Integrierter Berichtsgenerator für den PDF-Export |
| Material | |
| Prozessanschluss | Messing vernickelt, FKM |
| Gehäuse | PC + ABS, Al-Legierung |
| Sonstiges | |
| Elektrischer Anschluss | 2-Stift, Push-Pull-Buchse |
| Schutzklasse | IP54 (Deckel geschlossen) |
| Zulassungen | CE |
| Prozessanschluss | Mikro-Schnellanschluss, voller Durchgang, männlich (1,5 m Schlauch mit Kupplung enthalten) |
| Gewicht | 9.8 kg |
| Betriebsparameter | |
| Medium | Druckluft, Stickstoff N₂, Kohlendioxid CO₂ (Softwareeinstellung) |
| Qualität des Mediums | ISO 8573-1: 4.4.4 oder besser |
| Temperatur des Mediums | 0 ... + 40 °C |
| Feuchtigkeit des Mediums | Mittlere Feuchtigkeit < 40 % rH, kein Kondenswasser |
| Betriebsdruck | 0.3 ... 1.5 MPa(g) |
| Temperatur in der Umgebung | 0 ... +50 °C |
| Luftfeuchtigkeit der Umgebung | 0 ... 90 % rH |
| Lagertemperatur | -10 ... + 70 °C |
| Transporttemperatur | -10 ... + 70 °C |
MESSUNG | |
| Messeinheit | Messeinheit Probenahmerohr mit integriertem isokinetischem Probenahmerohr, Durchflussregulierung und -kontrolle durch integrierten Durchflusssensor, zur Verwendung für Partikelmessungen nach ISO 8573-4 |
| Durchflussmesser- | 3 % o.RDG ±0.3 % FS |
| Einheit | Thermischer Massendurchflussmesser (nur für isokinetische Durchflussmessung, keine Systemdurchflussmessung) |
| Sensor | Thermischer Massendurchflusssensor |
| Genauigkeit | 3 % o. RDG |
Signalschnittstelle und Versorgung | |
| Verbindung | Kommunikation mit S600 (Kabel im Lieferumfang enthalten) |
| Aktualisierungsrate | 1 / sec. |
