S402 OEM
S402 Débitmètre OEM pour air comprimé et gaz (capteur à piquer)
Débitmètre économique et avantageux pour la surveillance de l’air comprimé et des gaz dans les applications OEM.
Surveillance simple du déroulement des processus
Des résultats précis et un temps de réaction rapide
Mesure économique et fiable
Configuration via une application mobile gratuite
Installation facile sous pression
Conception robuste pour une longue durée de vie
4... 20 mA & impulsion ; Modbus/RTU ; Modbus/TCP ; M-Bus
Montage par vanne à bille 1/2" jusqu'à DN500
Avec le débitmètre S402 OEM, SUTO complète sa gamme de débitmètres en proposant une solution de débitmètre dédiée aux OEM. Le S402 OEM est destiné aux fournisseurs de systèmes d’air comprimé et de solutions, offrant un débitmètre économique et abordable pour l’air et les gaz comprimés avec leurs solutions.
Technologie de débit massique thermique
Le débitmètre S402 OEM est basé sur le principe de mesure du débit massique thermique. Grâce à cette technologie, le capteur n’a pas besoin d’être compensé par les changements de pression et de température de l’air comprimé. Par conséquent, aucune installation de mesure supplémentaire n’est nécessaire.
En outre, la technologie du capteur de débit massique thermique offre une haute résolution et un taux d’échantillonnage élevé, ce qui se traduit par une mesure rapide et précise. Cela permet également de l’utiliser pour tout autre gaz tel que l’azote et de nombreux autres gaz techniques.
Options de marque privée
Le débitmètre S402 OEM est personnalisable en termes de couleurs et d’étiquetage et s’adapte au design et aux couleurs de votre entreprise. Veuillez nous contacter pour les options de personnalisation ou pour toute autre question.
Installation facile

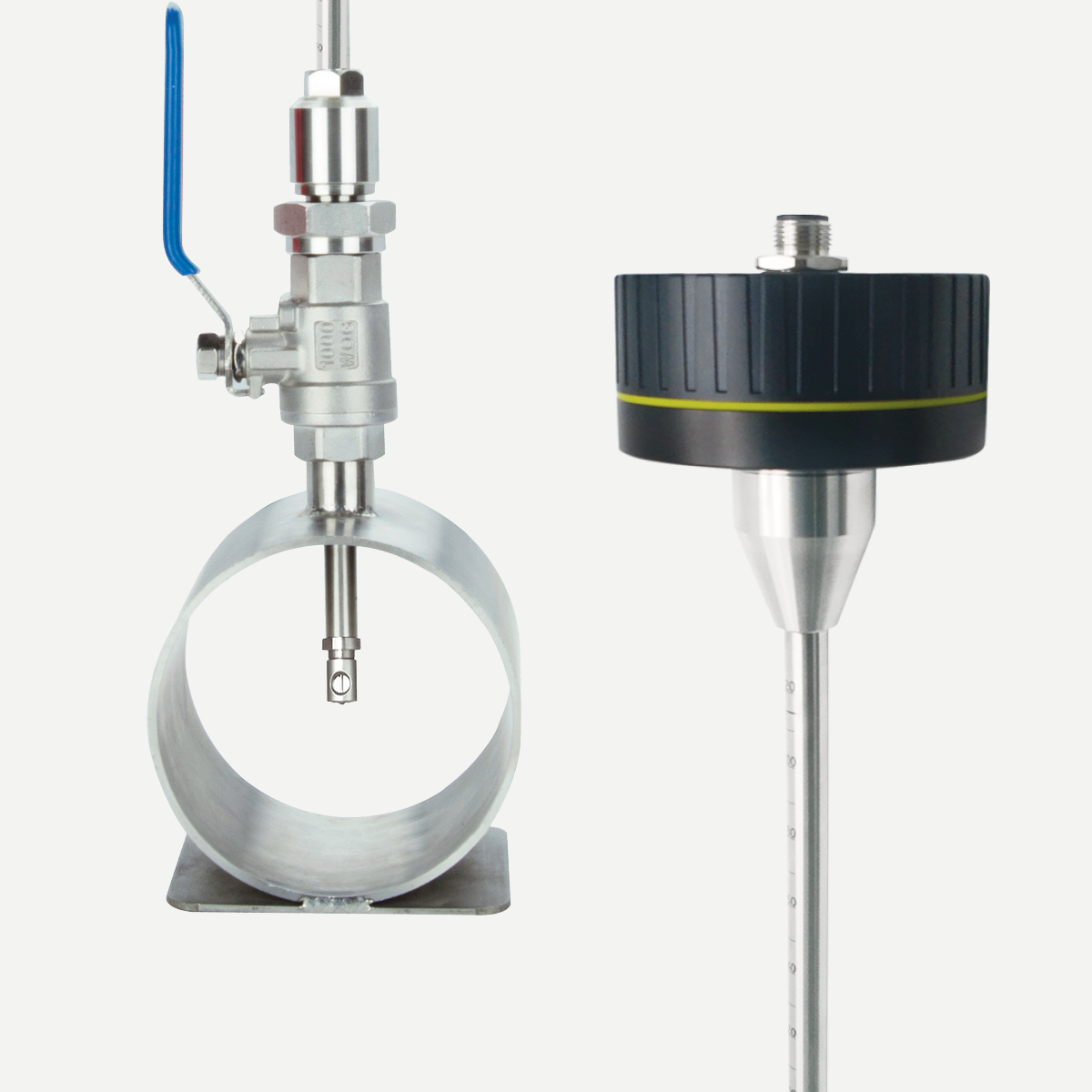

L’installation peut se faire sous pression par l’intermédiaire d’un robinet à boisseau sphérique 1/2″, sans arrêter le système d’air comprimé, grâce au capteur à insertion. Différents paramètres tels que le type de gaz, l’unité de débit, les normes de référence, peuvent être réglés en usine en fonction de vos besoins.
Lecture et configuration en ligne
La configuration sans fil du débitmètre facilite au maximum la tâche des ingénieurs sur site. Non seulement le capteur peut être configuré et réglé sur site à l’aide de l’application pour smartphone SUTO S4C-FS, mais les données de mesure en direct, telles que le débit réel ou le totalisateur, peuvent également être lues sans fil sur site.
Conçu pour les applications OEM
L’acier inoxydable de haute qualité 1.4404 en fait un produit unique, offrant une qualité et une précision élevées. Nos clients OEM disposent ainsi d’une solution économique et abordable pour la mesure du débit et de la consommation d’air et de gaz comprimés.
Diverses sorties de signal
Le débitmètre S402 OEM offre deux options de sortie de signal différentes. Il peut être équipé d’une interface de données Modbus/RTU ou d’une sortie analogique isolée 4…20 mA et d’une sortie d’impulsion.
Veuillez nous contacter ici pour plus d’informations ou une consultation.

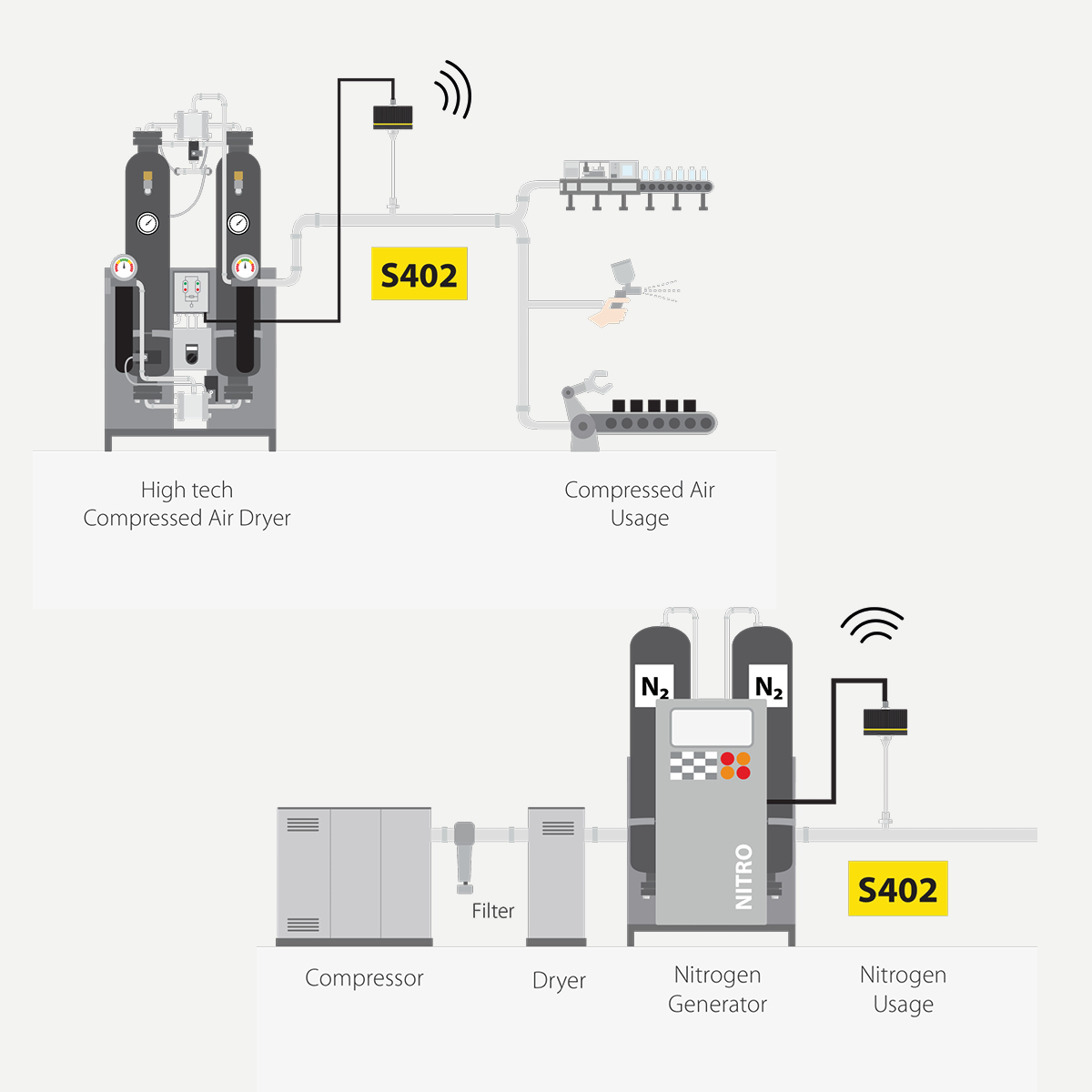

Le capteur de débit S402 OEM offre des mesures fiables de débit et de consommation pour les sécheurs et les consommateurs. Le capteur à piquer s’adapte à toutes les tailles de tuyaux.
Tous les téléchargements sont disponibles en anglais sur la page des téléchargements. Cliquez ici.
MEASUREMENT | |
| Durchfluss | |
| Accuracy | 2 % of reading ± 0.3% FS |
| Selectable units | m³/h, m³/min, l/min, l/s, cfm, kg/h, kg/min, kg/s |
| Measuring range | see table below |
| Repeatability | 0.25 % o.RDG |
| Sensor | Thermal mass flow sensor |
| Sampling rate | 3 samples / sec |
| Turndown ratio | 1:100 |
| Response time (t90) | 0.5 sec |
| Consumption | |
| Selectable units | m³, ft³, l |
| Reference conditions | |
| Selectable conditions | 20 °C 1000 mbar (ISO1217), 0 °C 1013 mbar (DIN1343) freely adjustable |
SIGNAL INTERFACE & SUPPLY | |
| Analog output | |
| Signal | 4 ... 20 mA, isolated |
| Scaling | 0 ... max flow, freely adjustable |
| Load | Max. 250R |
| Update rate | 1/sec |
| Pulse output | |
| Signal | Switch output, normally open, max. 30 VDC, 20 mA |
| Scaling | 1 pulse per consumption unit |
| Fieldbus | |
| Protocol | Modbus/RTU |
| Supply | |
| Voltage supply | 15 ... 30 VDC |
| Current consumption | 200 mA |
GENERAL DATA | |
| Configuration | |
| Wireless | S4C-FS App for mobile phones |
| Material | |
| Process connection | Stainless steel 1.4404 (SUS 316L) |
| Housing | PC + ABS |
| Sensor | Ceramic, glass coated |
| Metal parts | Stainless steel 1.4404 (SUS 316L) |
| Miscellaneous | |
| Electrical connection | A1415: M12 (6 pole) other options: M12 (5-pole) |
| Protection class | IP65 |
| Approvals | CE, RoHS, FCC |
| Process connection | G1/2” (ISO 228/1) |
| Weight | 0,9 kg |
| Operating conditions | |
| Medium | Air, N2, O2, CO2 and other gases |
| Medium quality | ISO 8573: 4.4.3 or better |
| Medium temperature | -30 ... +140 °C |
| Medium humidity | < 90 % rH, no condensation |
| Operating pressure | Max. 1.6 MPa(g) |
| Ambient temperature | -30 ... +70 °C |
| Ambient humidity | < 99 % rH |
| Storage temperature | -30 ... +70 °C |
| Transport temperature | -30 ... 70 °C |
| Pipe sizes | ½” ... 12” (bigger pipes on request) |
MEASURING RANGE | ||||
| Inch | DN | DN (mm) | Standard (m3/h) | Max (m3/h) |
| 1” | DN25 | 27.3 | 0,5 ... 147 | 0,6 ... 294 |
| 1¼” | DN32 | 36.0 | 0,9 ... 266 | 1,2 ... 531 |
| 1½” | DN40 | 41.9 | 1,2 ... 366 | 1,5 ... 731 |
| 2” | DN50 | 53.1 | 2,0 ... 600 | 2,5 ... 1197 |
| 2½” | DN65 | 68.9 | 3,5 ... 1026 | 5.0 ... 2048 |
| 3” | DN80 | 80.9 | 5,0 ... 1424 | 7,0 ... 2842 |
| 4” | DN100 | 100.0 | 10 ... 2183 | 12 ... 4357 |
| 5” | DN125 | 125.0 | 13 ... 3419 | 18 ... 6824 |
| 6” | DN150 | 150.0 | 18 ... 4930 | 25 ... 9838 |
| 8” | DN200 | 200.0 | 26 ... 8785 | 33 ... 17533 |
| 10” | DN250 | 250.0 | 40 ... 13743 | 52 ... 27428 |
| 12” | DN300 | 300.0 | 60 ... 19814 | 80 ... 39544 |
| The table shows flow ranges up to 300 mm pipe diameter at standard conditions in air. Other standard conditions and gases flow ranges are available on request. In larger pipe diameters flow can also be measured. | ||||
