S402 OEM
S402 Przepływomierz OEM do sprężonego powietrza i gazów (czujnik wgłębny)
Ekonomiczny i oszczędny przepływomierz do monitorowania sprężonego powietrza i gazów w zastosowaniach OEM.
Proste monitorowanie sekwencji procesów
Dokładne wyniki i szybki czas reakcji
Ekonomiczny i wiarygodny pomiar
Konfiguracja za pomocą bezpłatnej aplikacji mobilnej
Łatwa instalacja pod ciśnieniem
Solidna konstrukcja zapewniająca długą żywotność
4... 20 mA i impuls; Modbus/RTU; Modbus/TCP; M-Bus
Instalacja przez zawór kulowy 1/2" do DN500
Wraz z przepływomierzem S402 OEM, SUTO uzupełnia swoją ofertę przepływomierzy o specjalne rozwiązanie OEM. S402 OEM jest przeznaczony dla dostawców systemów i rozwiązań sprężonego powietrza, którzy oferują niedrogi i ekonomiczny przepływomierz sprężonego powietrza i gazów wraz ze swoimi rozwiązaniami.
Technologia termicznego przepływu masowego
Przepływomierz S402 OEM oparty jest na zasadzie termicznego pomiaru przepływu masowego. Dzięki tej technologii czujnik nie wymaga kompensacji zmian ciśnienia i temperatury sprężonego powietrza. W związku z tym nie jest wymagany żaden dodatkowy sprzęt pomiarowy.
Ponadto technologia termicznego przepływu masowego oferuje wysoką rozdzielczość i dużą częstotliwość próbkowania, co skutkuje szybkim i dokładnym pomiarem. Dzięki temu dobrze nadaje się do stosowania z innymi gazami, takimi jak azot i wiele innych gazów technicznych.
Opcje marek własnych
S402 OEM można dostosować pod względem etykietowania, projektu firmy i kolorów zgodnie z życzeniem klienta. Prosimy o kontakt tutaj celu uzyskania informacji na temat prywatnych opcji dostosowywania lub dalszych pytań.
Łatwa instalacja

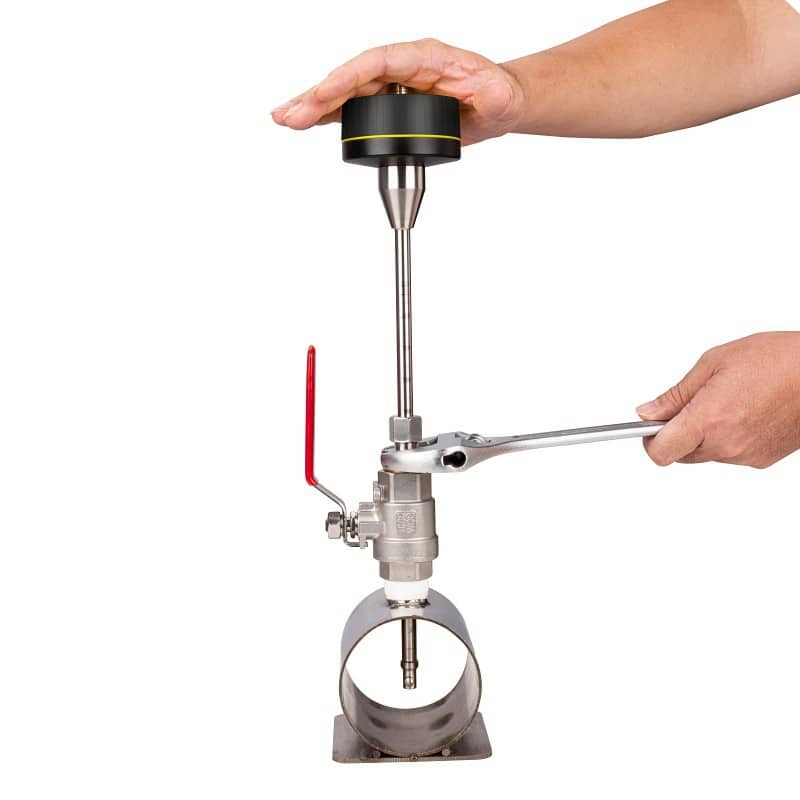

Instalacja może być wykonana pod ciśnieniem przez zawór kulowy 1/2″ bez wyłączania systemu sprężonego powietrza. Różne ustawienia, takie jak rodzaj gazu, jednostka przepływu, wzorce odniesienia, mogą być ustawione fabrycznie zgodnie z potrzebami użytkownika.
Pomiary i konfiguracja online
Bezprzewodowa konfiguracja czujnika maksymalnie ułatwia pracę technika na miejscu. Dzięki aplikacji SUTO S4C-FS na smartfony, czujnik można nie tylko skonfigurować i ustawić na miejscu, ale także bezprzewodowo odczytywać dane pomiarowe na żywo, takie jak bieżące natężenie przepływu lub sumator.
Stworzony do zastosowań OEM
Wysokiej jakości stal nierdzewna 1.4404 sprawia, że jest to wyjątkowy produkt, który oferuje wysoką jakość i dokładność, zapewniając jednocześnie naszym klientom OEM niedrogie i ekonomiczne rozwiązanie do pomiaru przepływu i zużycia sprężonego powietrza i gazów.
Różne wyjścia sygnału
Przepływomierz S402 OEM oferuje dwie różne opcje wyjścia sygnału. Może być wyposażony w interfejs danych Modbus/RTU lub izolowane wyjście analogowe i impulsowe 4…20 mA.
Czujnik przepływu S402 OEM zapewnia niezawodne pomiary przepływu i zużycia w osuszaczach i odbiornikach. Czujnik przebicia pasuje do wszystkich rozmiarów rur.
MEASUREMENT | |
| Durchfluss | |
| Accuracy | 2 % of reading ± 0.3% FS |
| Selectable units | m³/h, m³/min, l/min, l/s, cfm, kg/h, kg/min, kg/s |
| Measuring range | see table below |
| Repeatability | 0.25 % o.RDG |
| Sensor | Thermal mass flow sensor |
| Sampling rate | 3 samples / sec |
| Turndown ratio | 1:100 |
| Response time (t90) | 0.5 sec |
| Consumption | |
| Selectable units | m³, ft³, l |
| Reference conditions | |
| Selectable conditions | 20 °C 1000 mbar (ISO1217), 0 °C 1013 mbar (DIN1343) freely adjustable |
SIGNAL INTERFACE & SUPPLY | |
| Analog output | |
| Signal | 4 ... 20 mA, isolated |
| Scaling | 0 ... max flow, freely adjustable |
| Load | Max. 250R |
| Update rate | 1/sec |
| Pulse output | |
| Signal | Switch output, normally open, max. 30 VDC, 20 mA |
| Scaling | 1 pulse per consumption unit |
| Fieldbus | |
| Protocol | Modbus/RTU |
| Supply | |
| Voltage supply | 15 ... 30 VDC |
| Current consumption | 200 mA |
GENERAL DATA | |
| Configuration | |
| Wireless | S4C-FS App for mobile phones |
| Material | |
| Process connection | Stainless steel 1.4404 (SUS 316L) |
| Housing | PC + ABS |
| Sensor | Ceramic, glass coated |
| Metal parts | Stainless steel 1.4404 (SUS 316L) |
| Miscellaneous | |
| Electrical connection | A1415: M12 (6 pole) other options: M12 (5-pole) |
| Protection class | IP65 |
| Approvals | CE, RoHS, FCC |
| Process connection | G1/2” (ISO 228/1) |
| Weight | 0,9 kg |
| Operating conditions | |
| Medium | Air, N2, O2, CO2 and other gases |
| Medium quality | ISO 8573: 4.4.3 or better |
| Medium temperature | -30 ... +140 °C |
| Medium humidity | < 90 % rH, no condensation |
| Operating pressure | Max. 1.6 MPa(g) |
| Ambient temperature | -30 ... +70 °C |
| Ambient humidity | < 99 % rH |
| Storage temperature | -30 ... +70 °C |
| Transport temperature | -30 ... 70 °C |
| Pipe sizes | ½” ... 12” (bigger pipes on request) |
MEASURING RANGE | ||||
| Inch | DN | DN (mm) | Standard (m3/h) | Max (m3/h) |
| 1” | DN25 | 27.3 | 0,5 ... 147 | 0,6 ... 294 |
| 1¼” | DN32 | 36.0 | 0,9 ... 266 | 1,2 ... 531 |
| 1½” | DN40 | 41.9 | 1,2 ... 366 | 1,5 ... 731 |
| 2” | DN50 | 53.1 | 2,0 ... 600 | 2,5 ... 1197 |
| 2½” | DN65 | 68.9 | 3,5 ... 1026 | 5.0 ... 2048 |
| 3” | DN80 | 80.9 | 5,0 ... 1424 | 7,0 ... 2842 |
| 4” | DN100 | 100.0 | 10 ... 2183 | 12 ... 4357 |
| 5” | DN125 | 125.0 | 13 ... 3419 | 18 ... 6824 |
| 6” | DN150 | 150.0 | 18 ... 4930 | 25 ... 9838 |
| 8” | DN200 | 200.0 | 26 ... 8785 | 33 ... 17533 |
| 10” | DN250 | 250.0 | 40 ... 13743 | 52 ... 27428 |
| 12” | DN300 | 300.0 | 60 ... 19814 | 80 ... 39544 |
| The table shows flow ranges up to 300 mm pipe diameter at standard conditions in air. Other standard conditions and gases flow ranges are available on request. In larger pipe diameters flow can also be measured. | ||||
