Měření rosného bodu stlačeného vzduchu a plynů
Představuje vlhkost v systému stlačeného vzduchu riziko pro výrobu?
Ja, und zwar erheblich. Feuchtigkeit in Druckluft und Gassystemen kann Anlagen beschädigen, Verunreinigungen verursachen und teure Stillstände auslösen.
Zařízení pro měření rosného bodu od společnosti SUTO iTEC pomáhají včas rozpoznat problémy s vlhkostí a předejít jim. Spolehlivě monitorují stlačený vzduch, v případě překročení mezních hodnot poskytují alarm a podporují dodržování norem, jako jsou ISO 8573-1 a ISO 8573-3.
Využijte více než 20 let zkušeností s vysoce přesným měřením rosného bodu pro průmyslové aplikace.

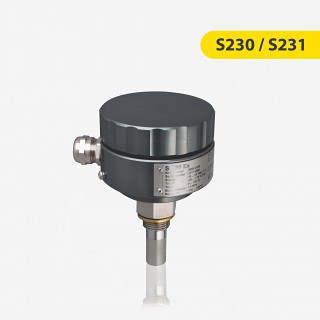

Přehled zařízení pro měření rosného bodu SUTO iTEC
Nabízíme zařízení pro měření rosného bodu pro každou aplikaci, od přenosných zařízení pro rychlé namátkové kontroly až po stacionární senzory pro nepřetržité monitorování stlačeného vzduchu a plynů.
Proč měřit rosný bod stlačeného vzduchu?
Stlačený vzduch obsahuje vodní páru, která může v potrubí nekontrolovaně kondenzovat jako kapalina (kondenzace). To často zůstává nepovšimnuto a vede k různým problémům, jako jsou např.
- Tvorba rzi a koroze v potrubí a systémech.
- Kontaminace výrobků a procesů, zejména v citlivých odvětvích, jako je potravinářský a farmaceutický průmysl.
- Snížení účinnosti sušiček a dalších systémů.
- Nesoulad s normou ISO 8573-1, který může vést k problémům s kvalitou a shodou.
Monitorování rosného bodu pomáhá těmto problémům předcházet a zajišťuje bezproblémový provoz a optimální kvalitu produktu a procesu.
Typy přístrojů pro měření rosného bodu stlačeného vzduchu ve společnosti SUTO iTEC
Existují různá zařízení pro měření rosného bodu v systémech stlačeného vzduchu, která jsou vhodná pro různé aplikace:
1. polymerní senzory
Ideální pro standardní použití v chladicích a adsorpčních sušičkách. Měří rosný bod v rozmezí od -60 °C do +50 °C. Používají se ve většině našich zařízení pro měření rosného bodu.
2. senzory s křemennou krystalovou mikrobalancí (QCM):
Pro obzvláště nízké rosné body od -100 °C do -20 °C. Tyto senzory jsou obzvláště přesné a používají se v odvětvích, jako je elektronický a farmaceutický průmysl.
Polymer + QCM: Senzor rosného bodu S220
Na stránkách Měřič rosného bodu S220 kombinuje polymerní a QCM senzory v jednom zařízení a pokrývá široký měřicí rozsah od -100 °C do +20 °C. Je ideální pro aplikace, které vyžadují vysokou přesnost a flexibilitu.
Integrované měření tlaku
Aby bylo možné zobrazit tlakový rosný bod podle normy ISO 8573-1, je třeba provést přepočet. K tomu je zapotřebí integrovaný snímač tlaku.
Měření rosného bodu plynů mimo stlačený vzduch
Pro získání smysluplných hodnot by se měl rosný bod měřit v místech, kde vlhkost vzniká nebo se stává kritickou.
Typické měřicí body
- Za sušičkou: Toto je nejčastější místo instalace. Měření v tomto místě kontroluje výkon sušičky a zajišťuje, že je dosaženo požadovaného tlakového rosného bodu před vstupem stlačeného vzduchu do potrubí.
- Před kritickými procesy: Citlivé aplikace, jako je lakování, výroba potravin, farmaceutické výrobky nebo elektronika, vyžadují trvale suchý stlačený vzduch. Zařízení pro měření rosného bodu před procesem zajistí, že nebudou překročeny přípustné hodnoty vlhkosti.
- V místě použití: Měření přímo na konci vedení stlačeného vzduchu pomáhá odhalit vniknutí vlhkosti v důsledku netěsností, tlakových ztrát nebo nedostatečně izolovaných vedení v distribuční síti.
Doporučená místa pro instalaci jednotlivých zařízení
S211 – Snímač rosného bodu pro adsorpční sušičky
- -60 … +20 °C Td
- Ideální pro průběžné monitorování po adsorpčních sušičkách a pro kompaktní instalace OEM.

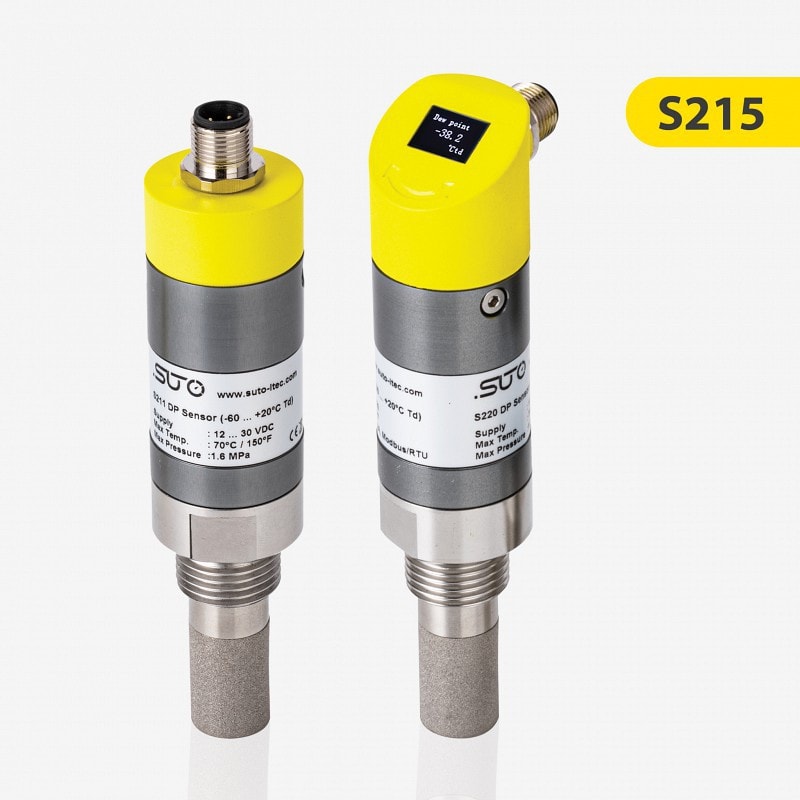

S215 – Snímač rosného bodu pro chladicí sušičky
- -20 … +50 °C Td
- Ideální pro monitorování po chladicích sušičkách, např. před citlivými procesy nebo ve výrobních linkách.
S220 – Vysoce přesný snímač rosného bodu
- -100 … +20 °C Td
-
Provelmi suchý stlačený vzduch a náročné aplikace, např. high-tech procesy nebo kritéria ISO 8573-1.
S520 – Přenosný měřič rosného bodu
-
-100 … +20 °C Td (standard) / -60 … +50 °C Td (standardní)
- Flexibilní zařízení pro náhodné měření vzorků na různých měřicích místech, např. za sušičkou nebo v místě spotřeby.

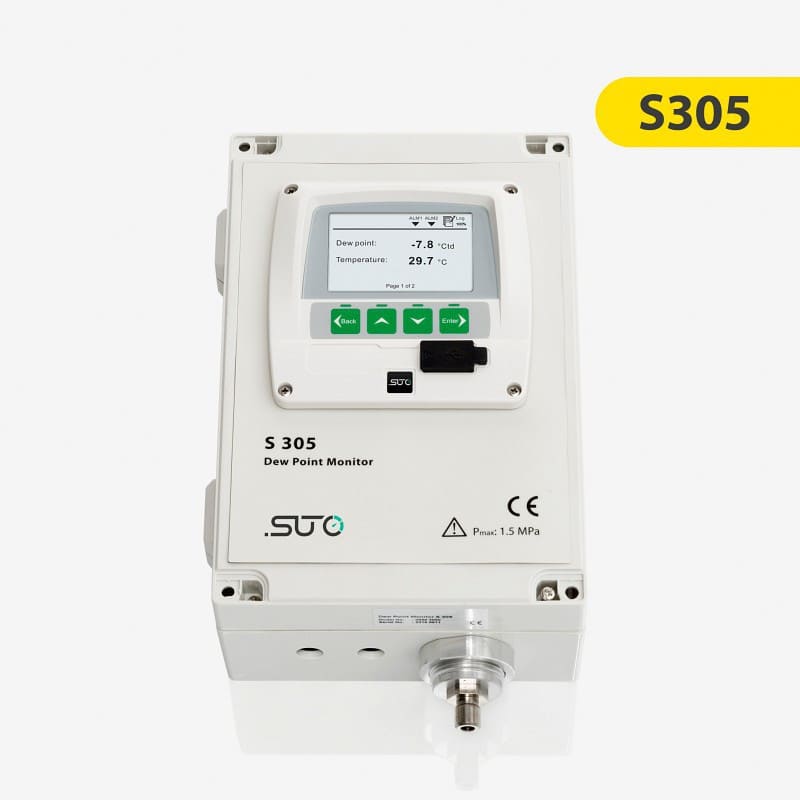

S305 – Monitor rosného bodu s displejem a alarmem
- -60 … +20 °C Td
- Stacionární monitor s displejem a funkcí alarmu pro nepřetržité sledování po sušení.
Typické oblasti použití zařízení pro měření rosného bodu ve stlačeném vzduchu
Snímače rosného bodu jsou nepostradatelné všude tam, kde je zapotřebí suchý procesní vzduch. Sledují zbytkovou vlhkost ve stlačeném vzduchu, ukládají naměřená data a při překročení mezních hodnot spouštějí alarmy nebo automatická opatření. Tímto způsobem chrání procesy a zajišťují stálou kvalitu vzduchu.
Lakovny
V moderních lakovacích systémech se stříkací pistole používají se stlačeným vzduchem. Pokud se do vzduchu dostane vlhkost, dochází k viditelným vadám barvy. I jediný incident může znemožnit celý výrobní den.
Farmaceutická výroba
Stlačený vzduch bez vlhkosti je nezbytný pro splnění zákonných požadavků a zajištění čistoty výrobků.
Výroba elektroniky
Vlhkost může poškodit citlivé komponenty. Sledování rosného bodu chrání komponenty a zajišťuje jejich funkčnost.
Potravinářský průmysl
Stlačený vzduch se používá k nafukování obalů, jako jsou sáčky crisp. Vlhkost může přenášet choroboplodné zárodky nebo změkčovat křupavé výrobky. Suchý vzduch chrání kvalitu a prodlužuje trvanlivost.
Balicí linky
Čistý a suchý vzduch zabraňuje kontaminaci a podporuje hygienické a vysoce kvalitní balicí procesy.
Měření rosného bodu plynů mimo stlačený vzduch
Snímače rosného bodu pro stlačený vzduch od společnosti SUTO iTEC jsou univerzální a mohou měřit i různé plyny, včetně:
- Oxid uhličitý (CO₂): Používá se v potravinářském a nápojovém průmyslu.
- Dusík (N₂): Často používaný ve výrobě a balení.
- Kyslík (O₂): Potřebný ve farmaceutických a lékařských aplikacích.
Přizpůsobená řešení pro měření vlhkosti, teploty a rosného bodu jsou k dispozici také pro další plyny, aby splňovaly specifické požadavky vašeho odvětví.
Kontaktujte naše odborníkya najděte nejlepší možné řešení pro měření rosného bodu.
Proč kalibrovat měřič rosného bodu stlačeného vzduchu?
Kalibrace je nezbytná k zajištění spolehlivé a přesné funkce měřiče rosného bodu stlačeného vzduchu. Pravidelná kalibrace pomáhá:
- Zajistěte přesnost: Získáte tak vždy přesné naměřené hodnoty.
- Dodržování norem: Kalibrace zajišťuje, že váš přístroj splňuje požadavky normy ISO 8573-1.
- Snížení rizika: Snižuje riziko selhání a kontaminace v důsledku nepřesných měření.
Společnost SUTO iTEC nabízí profesionální kalibraci ve vlastních laboratořích po celém světě. Ty zajišťují dlouhodobou přesnost a spolehlivost vašich zařízení.
Zjistěte více o našich rozsáhlou nabídku služebkteré přesahují rámec kalibrace.
Proč zařízení pro měření rosného bodu od společnosti SUTO iTEC?
Zařízení pro měření rosného bodu stlačeného vzduchu od společnosti SUTO iTEC nabízí významné výhody:
- Vysoká přesnost: Přesné měření v širokém rozsahu teplot a tlaků.
- Jedinečná technologie: S220 kombinuje polymerové a QCM senzory pro větší flexibilitu.
- Odolnost: Zařízení jsou robustní a odolávají nárokům náročného průmyslového prostředí.
- 20 let zkušeností: řešení SUTO iTEC pro měření rosného bodu stlačeného vzduchu se již osvědčila v mnoha podnicích po celém světě.
- Poprodejní servis: Naše zákaznická podpora je vám vždy k dispozici a nabízí pomoc pro vaše aplikace měření rosného bodu.
Naši odborníci ve společnosti SUTO iTEC vám rádi poradí a pomohou vám najít správné měřicí zařízení pro vaše požadavky. Kontaktujte nás pro osobní konzultaci.
Často kladené otázky (FAQ)
Proč snímač rosného bodu reaguje pomalu?
- Senzor byl předtím vystaven velmi vlhkému vzduchu a potřebuje čas na regeneraci.
- Znečištění, jako je olej, částice nebo chemikálie, zpomaluje výměnu vlhkosti na snímacím povrchu.
- Průtok vzorku je příliš nízký nebo stagnuje.
- Snímač je instalován v mrtvém bodě nebo v místě se špatnou výměnou vzduchu.
- Snímací prvek zestárl a již nesplňuje původní specifikaci odezvy.
- Ověřte, zda do senzoru proudí dostatečné množství vzorku a zda je měřicí bod reprezentativní.
- Zkontrolujte, zda snímač nebyl vystaven kondenzátu nebo znečištění olejem.
- Porovnejte odezvu po změně kroku procesu s očekávaným chováním senzoru z datasheetu.
- V případě potřeby vyčistěte nebo proveďte servis systému odběru vzorků, ale nepoškoďte snímací prvek.
- Při podezření na dlouhodobý drift nebo stárnutí senzoru jej překalibrujte nebo vyměňte.
Proč je údaj rosného bodu nestabilní?
Nestálý údaj rosného bodu obvykle znamená, že se mění vlhkostní podmínky na snímači nebo že podmínky měření jsou nestabilní. Mezi možné příčiny patří nestabilita systému, špatná instalace, kontaminace nebo elektrické rušení.
Možné příčiny:
- Kolísání tlaku nebo pulzace ovlivňující snímač
- Nestabilní nebo nedostatečný průtok vzorku
- Mrtvý objem nebo špatná konstrukce vzorkovací linky
- Kondenzát, olejová mlha nebo znečištění, které se dostalo do snímače.
- Rychlé cyklování sušičky nebo měnící se procesní podmínky
- Nedostatečná doba stabilizace po spuštění nebo změně vlhkosti
- Elektrický šum, špatné uzemnění nebo rušení signálu
- Závady v analogovém čtecím zařízení nebo v kabeláži
Doporučené kontroly:
- Ověření stabilních tlakových a průtokových podmínek
- Kontrola místa instalace a konstrukce vzorkovacího vedení
- Zkontrolujte filtraci a odvodnění proti proudu
- Kontrola kabeláže, stínění a uzemnění
- Dostatek času na stabilizaci
- V případě potřeby porovnejte s referenčním přístrojem
- V případě podezření na elektrický šum zkontrolujte pomocí multimetru nebo osciloskopu.
Proč je hodnota rosného bodu příliš vysoká?
Příliš vysoká hodnota rosného bodu znamená, že obsah vlhkosti ve stlačeném vzduchu je vyšší než očekávaná hodnota. To může znamenat buď problém se systémem, nebo problém se snímačem/instalací.
Možné systémové příčiny:
- Sušička je poddimenzovaná, přetížená nebo nefunkční.
- Obtokový ventil je otevřený nebo netěsný
- Bod měření je před závěrečnou fází sušení
- Tlakové nebo průtokové podmínky jsou mimo zamýšlený rozsah
Kontrola snímače a instalace:
- Ověřte správnou instalaci a orientaci snímače
- Zajistěte dostatečné proudění vzduchu na špičce senzoru
- Zkontrolujte, zda v okolí nedochází k únikům nebo nestabilnímu tlaku.
- Zkontrolujte, zda senzor není znečištěný nebo zda nedochází ke kalibračnímu posunu.
- Porovnání naměřených hodnot s přenosným referenčním měřičem rosného bodu
Doporučený diagnostický přístup:
- Ověřte typ sušičky a cílový tlakový rosný bod.
- Zkontrolujte, zda skutečný průtok nepřekračuje kapacitu sušičky
- Zkontrolujte filtry, odlučovače, odlučovače a obtokové potrubí.
- Zkontrolujte instalaci podle příručky
- Ověření naměřených hodnot pomocí přenosného referenčního přístroje
- V případě potřeby čidlo překalibrujte nebo vyměňte.
Jaký je rozdíl mezi atmosférickým a tlakovým rosným bodem?
Atmosférický rosný bod je rosný bod bez tlaku za normálních okolních podmínek, jako je tomu například u expandovaného stlačeného vzduchu. Pokud je vzduch stlačen, je vlhkost v něm obsažená vytlačena do menšího objemu. Tím se zvyšuje vlhkost na jednotku objemu a roste i rosný bod. Tlakový rosný bod se vždy měří pod tlakem.
Proč se musí rosný bod kontrolovat v místě použití?
Vzhledem k tomu, že přirozený jev vyrovnávání (vyrovnávání nestabilních podmínek prouděním), je vlhkost z okolí schopna pronikat do potrubí stlačeného vzduchu, i když je vzduch pod tlakem. Protože běžný systém stlačeného vzduchu má nespočet přípojných míst, kterými se vlhkost dostává do potrubí. To má za následek negativní ovlivnění rosného bodu. Tento vliv je třeba vzít v úvahu u aplikací, kde je rosný bod kritický, a proto je místo použití jediným spolehlivým způsobem, jak se vyhnout jakýmkoli rizikům pro výrobu.
Ve kterých bodech systému stlačeného vzduchu bych měl měřit rosný bod?
Měření čistoty vzduchu v klíčových bodech systému stlačeného vzduchu zajišťuje čistý a spolehlivý vzduch pro všechny aplikace. Po filtraci je třeba zkontrolovat kvalitu a ověřit, zda byly odstraněny nečistoty, jako je olej, voda a částice. Měla by se také sledovat před distribučními body a u kritických zařízení, aby se zajistilo, že vzduch zůstane čistý v celé síti. Nejdůležitějším místem je místo použití, kde stlačený vzduch přímo ovlivňuje procesy a kvalitu výrobků. Pravidelné kontroly celého systému pomáhají včas odhalit problémy a udržet soulad s požadovanými normami.
Co je to snímač rosného bodu?
Snímač rosného bodu stlačeného vzduchu měří teplotu, při které začíná kondenzovat vlhkost. Udržování této hodnoty na nízké úrovni je nezbytné, aby se zabránilo korozi, kontaminaci a poškození zařízení.
Kapacitní snímače rosného bodu jsou široce používány, protože jsou přesné, rychlé, robustní a cenově výhodné. Fungují na základě detekce změn elektrické kapacity při interakci vodní páry s povrchem snímače. Tyto změny umožňují snímači vypočítat rosný bod stlačeného vzduchu.
Kapacitní senzory mají několik výhod. Poskytují spolehlivou přesnost, rychlou odezvu a dlouhodobou stabilitu i v náročných průmyslových podmínkách. Jsou také mnohem cenově dostupnější než systémy s chlazeným zrcadlem a vhodné pro mnoho průmyslových odvětví, jako je výroba, farmaceutický průmysl, potravinářství a automobilový průmysl.
Sledování rosného bodu je nezbytné pro ochranu zařízení, udržení kvality výrobků a zajištění efektivního provozu systémů stlačeného vzduchu.
Celkově jsou kapacitní snímače rosného bodu klíčovým nástrojem pro udržení suchého a čistého stlačeného vzduchu v široké škále průmyslových aplikací.
Kalkulačka rosného bodu a vlhkosti
Naše kalkulačka vlhkosti nabízí jednoduché řešení pro výpočet měřených parametrů, jako je vlhkost a rosný bod. Kalkulačka vám pomůže najít správný snímač rosného bodu pro vaši aplikaci.
Najděte nejvhodnější měřič rosného bodu pro svou aplikaci.
